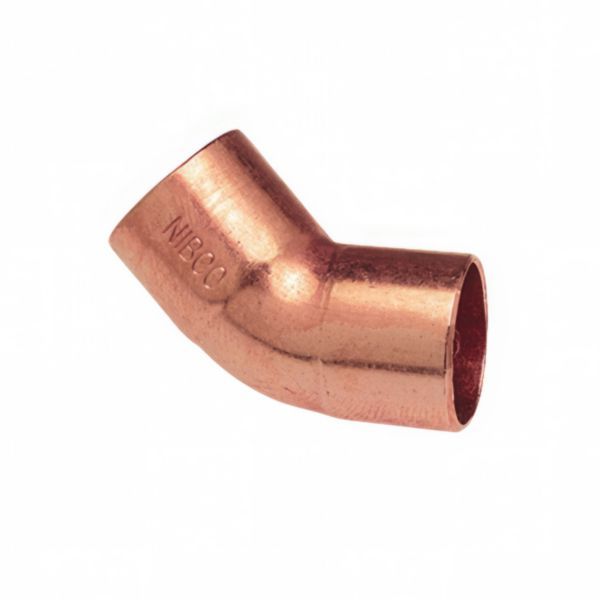

Conex Bänninger ACR bøjning 45°, 7/8” (9606 007000000)

43 kr. inkl. moms

Bøjning der samler to kølerør af kobber i tommemål, til køle- og klimaanlæg.

  • Dimension: 7/8″
  • Samling: Hårdloddes i begge ender
  • Serie: Conex Bänninger >B< ACR

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 042078007 Kategori:

Beskrivelse

Conex Bänninger >B< ACR bøjning 45° er en kapillar-lodefitting i kobber til kølerør i tommemål, dimension 7/8″. Serien er udviklet specielt til køletekniske anlæg, og bøjningen fås i tommemål fra 1/4″ til 4 1/8″. Conex Bänninger angiver en driftstemperatur på -100…150 °C og maks. 40 bar ved driftstemperaturer op til 120 °C.

Fordele

  • Sømløst kobberrør: Fremstillet af sømløst rør i kobberkvaliteten Cu-DHP, som Conex Bänninger har udviklet til køletekniske anlæg.
  • Kuldefast: Kobber bliver stærkere og mere strækbart, når temperaturen falder, og bliver ikke skørt i kulde.
  • Normer: Mål, loddelængder og trykstyrke opfylder mindst kravene i fittingnormen ASME B16.22.
  • Ren indvendigt fra fabrikken: Fittingen har den indvendige overfladekvalitet, kølemiddelkredse kræver – det gælder, så længe den ligger i den originale, uåbnede emballage.

Passer den til dit anlæg?

Bruges til

  • Bøjning til køle-, klima- og airconditionanlæg (ACR) med kobberrør i tommemål. Conex Bänninger har udviklet >B< ACR-serien specielt til køletekniske anlæg.

Sådan vælger du

Montering

  • Kølemiddelførende rørledninger skal udføres af uddannede kølefagfolk. Samlingen hårdloddes, og rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.
  • Når den originale emballage er åbnet, er det montørens ansvar, at fittingens indvendige overflader holdes rene.
Til installatøren
  • Lodning: Samlingen hårdloddes. Rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt. Conex Bänninger anbefaler sølvholdigt hårdlod, fordi det fylder lodespalten bedre.
  • Driftsgrænser: Conex Bänninger bekræfter maks. 40 bar for ACR-serien i målene 1/4″–2 1/8″ ved driftstemperaturer op til 120 °C. For 7/8″ angiver producenten et sikkert arbejdstryk på 36 bar ved 100 °C og 32 bar ved 150 °C. Forarbejdningen skal følge DIN EN 378 og DIN EN 14276.
  • Renhed: Fittingen leveres fra fabrikken med en indvendig overfladekvalitet, der svarer til kravene til kølemiddelkredse. Det gælder kun, så længe fittingen ligger i den originale emballage; når emballagen er åbnet, er renheden montørens ansvar.
  • Kvalitetsdokumentation: Conex Bänninger stiller værksattester efter DIN EN 10204 til rådighed. Attesterne dækker serien, ikke et bestemt produktionsparti.

Varianter

Tilbehør

Ofte stillede spørgsmål

Kan fittingen bruges med alle kølemidler?
Kobber tåler næsten alle almindeligt brugte kølemidler og blandinger af dem. Med ammoniak (R-717) og svovldioxid (R-764) kan fittingen ikke bruges under normale forhold.

Hvordan samles fittingen?
Samlingen hårdloddes. Kølemiddelførende rørledninger skal udføres af uddannede kølefagfolk, og rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.

Hvor meget tryk kan fittingen tage?
Conex Bänninger bekræfter maks. 40 bar for ACR-serien i målene 1/4″–2 1/8″ ved driftstemperaturer op til 120 °C. Ved 150 °C angiver producenten 32 bar for 7/8″.

Hvilke størrelser fås bøjningen i?
Conex Bänninger oplyser, at bøjningen fås i tommemål fra 1/4″ til 4 1/8″.

Dokumentation

Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.

Specifikationer

TypeBøjning 45°, muffe/muffe (Obtuse Elbow)
Serie / systemConex Bänninger >B< ACR
Producentens varenr.9606 007000000
Dimension7/8"
Tilslutning7/8" loddeende (muffe)
Tilslutning 27/8" loddeende (muffe)
Vinkel45°
MaterialeKobber Cu-DHP (CW024A efter DIN CEN/TS 13388), sømløst rør
Maks. driftstryk40 bar ved driftstemperatur op til 120 °C
Driftstemperatur-100…150 °C
MedieKølemidler og blandinger af dem; ikke ammoniak (R-717) og svovldioxid (R-764)
MålZA 11 / b 30 mm
StandardASME B16.22 (mål, loddelængder og trykstyrke opfylder mindst normens krav)
Pakning (antal)25 stk. pr. pose
Nettovægt0,037 kg
Mærke
Varenummer042078007
EAN4011862022808
