Beskrivelse

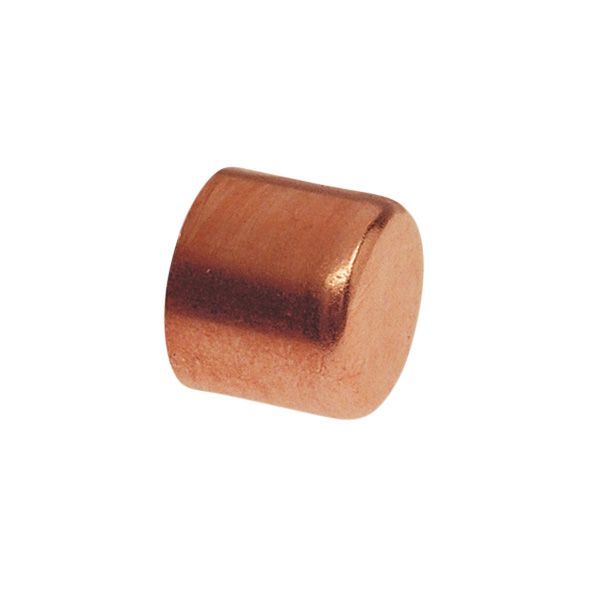

Conex Bänninger >B< ACR slutmuffe (kappe) i kobber til kølerør i tommemål, 3/8″. Fittingen loddes (brazing) og tåler et driftstemperaturområde på -100…150 °C ved et maksimalt driftstryk på 40 bar. Den er beregnet til køle- og klimaanlæg (ACR).
Fordele
- ACR-serie: Udviklet til køle- og klimaanlæg (ACR) med kobberrør i tommemål.
- Driftsområde: -100…150 °C ved maks. 40 bar.
- Materiale: Fremstillet af sømløst kobberrør, som Conex Bänninger angiver er udviklet specielt til køletekniske anlæg.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål. >B< ACR-serien er udviklet specifikt til ACR-markedet.
Sådan vælger du
Montering
- Tilslutning: 3/8" loddeende (muffe). Passende fittings: Kølekobberrør 3/8" til loddetilslutningen.
- Monteres af uddannede kølefagfolk med hårdlodning (brazing); rørene skylles med tør beskyttelsesgas (inertgas) før og under lodning.
- Kontrollér, at fittingens maksimale driftstryk dækker anlæggets driftstryk; højtryksanlæg kræver fittings til det højere tryk.
Til installatøren
- Montage: Rørene skylles med tør beskyttelsesgas (inertgas) før og under lodning, så der ikke dannes glødeskal indvendigt.
- Renhed: Fittingen leveres med en indvendig overfladekvalitet, der lever op til kravene til kølemiddelkredsløb, så længe emballagen er original; når emballagen er åbnet, er det montørens ansvar at holde de indvendige overflader rene.
- Driftsgrænser: -100…150 °C ved maks. 40 bar.
Se alle tekniske specifikationer →
Varianter
- ACR slutmuffe, 1 1/8″
- ACR slutmuffe, 7/8″
- ACR slutmuffe, 3/4″
- ACR slutmuffe, 5/8″
- ACR slutmuffe, 1/2″
- ACR slutmuffe, 1/4″
Tilbehør
Altech kølekobberrør, blødt i ring, 3/8'' x 0,85 mm, maks. 96 bar, 15 m1.073 kr. inkl. moms+
Ofte stillede spørgsmål
Hvad betyder tommemålet i produktkoden?
Dimensionen (fx 1/4″) er fittingens størrelse i den tommemål, der bruges til kølerør.
Hvordan monteres fittingen?
Den loddes (brazing) fast på røret – det er ikke en skrue- eller pressfitting.
Hvad er fittingens maksimale driftstryk?
Ifølge Conex Bänningers produktdata maks. 40 bar, i driftstemperaturområdet -100…150 °C.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
