Beskrivelse

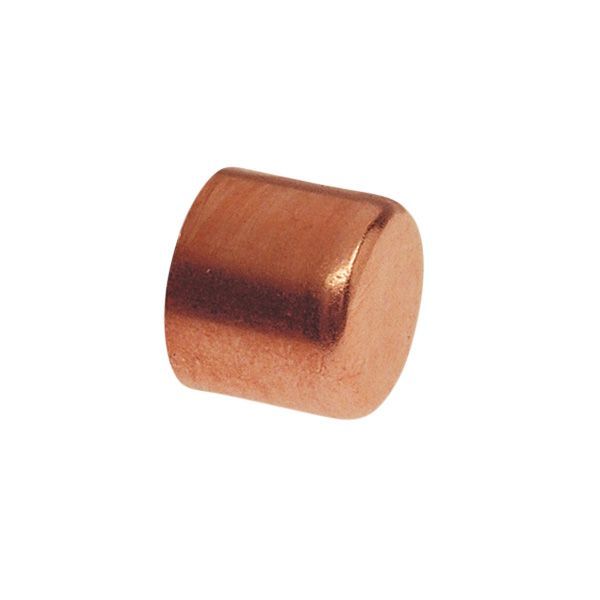

Conex Bänninger >B< ACR slutmuffe er en kobberfitting til at lukke rørender på kølerør i tommemål, udviklet til køle- og klimaanlæg (ACR). Fittingen loddes fast (muffe) i dimension 5/8″, og Conex Bänninger bekræfter et maks. driftstryk på 40 bar for >B< ACR-fittings i tommemål.
Fordele
- ACR-fitting: Udviklet specifikt til køle- og klimaanlæg, fremstillet af tykvæggede kobberrør efter ANSI B16.22.
- Driftstryk: Conex Bänninger bekræfter maks. 40 bar for >B< ACR-fittings i tommemålene 1/4″–2 1/8″.
- Ren indvendig overflade: Leveres fra fabrikken med en overfladekvalitet, der passer til kølemiddelkredse, så længe emballagen er original.
Passer den til dit anlæg?
Bruges til
- Køle-, klima- og aircondition-anlæg (ACR) med kobberrør i tommemål.
Sådan vælger du
- Denne variant: slutmuffe (kappe) 5/8″.
- Anden dimension: ACR slutmuffe, 1 1/8″
- Anden dimension: ACR slutmuffe, 7/8″
- Anden dimension: ACR slutmuffe, 3/4″
- Anden dimension: ACR slutmuffe, 1/2″
- Anden dimension: ACR slutmuffe, 3/8″
- Anden dimension: ACR slutmuffe, 1/4″
- Kontrollér, at fittingens maks. driftstryk er tilstrækkeligt til anlæggets driftstryk.
Montering
- Kølemiddelførende rørledninger skal udføres af uddannede kølefagfolk. Samlingen hårdloddes, og rørene skylles med tør beskyttelsesgas (inertgas) før og under lodningen, så der ikke dannes glødeskal indvendigt.
- Når den originale emballage er åbnet, er det montørens ansvar, at fittingens indvendige overflader holdes rene.
Til installatøren
- Driftstryk: Conex Bänninger bekræfter maks. 40 bar for >B< ACR-fittings i tommemålene 1/4″–2 1/8″ ved driftstemperaturer fra -269 til 120 °C, forudsat forarbejdning efter DIN EN 378 og DIN EN 14276.
- Forarbejdning: Kølemiddelførende rørledninger udføres af uddannede kølefagfolk; samlingen hårdloddes med skylning med tør beskyttelsesgas (inertgas) før og under lodningen.
Se alle tekniske specifikationer →
Varianter
- ACR slutmuffe, 1 1/8″
- ACR slutmuffe, 7/8″
- ACR slutmuffe, 3/4″
- ACR slutmuffe, 1/2″
- ACR slutmuffe, 3/8″
- ACR slutmuffe, 1/4″
Tilbehør
Altech kølekobberrør, hårde lige længder, 5/8'' x 1,05 mm, 130 bar, 5 m931 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilket direktiv er fittingen godkendt efter?
Fittingen opfylder trykudstyrsdirektivet (Pressure Equipment Directive) 97/23/EC til høj- og lavtryksanvendelser, ifølge Conex Bänninger.
Hvad er fittingens mål?
Ifølge Conex Bänninger er muffedybden (b) 16 mm.
Hvilken standard er fittingen fremstillet efter?
Fittingen er fremstillet af tykvæggede kobberrør efter ANSI B16.22, som gælder tommedimensionerede kølerør, ifølge Conex Bänninger.
Dokumentation
- Dokument >B< ACR Product Range Sheet (PDF, engelsk) PDF · 981 KB
Tekniske data fra producentens officielle materiale (conexbanninger.com). Ret til ændringer forbeholdes.
