Beskrivelse

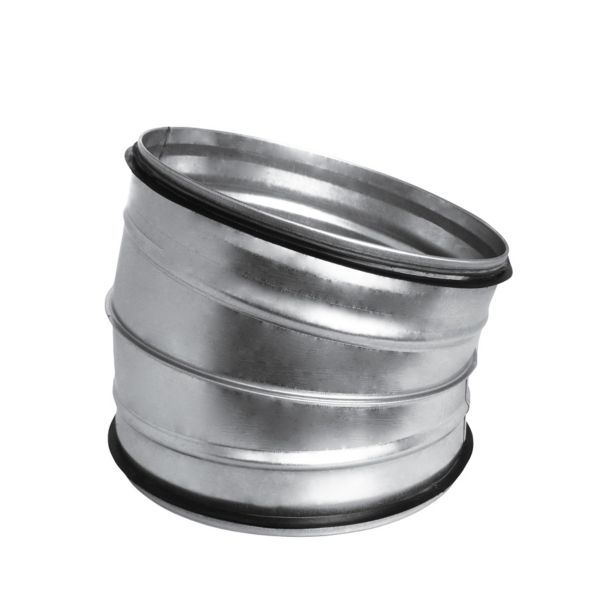

Altech bøjning 15° Ø125 mm er en presset bøjning til cirkulære ventilationskanaler. Den er sømsvejset og kalibreret, har nippel i begge ender med dobbelt EPDM-pakning og er udført i galvaniseret stål.
Fordele
- Pakning: Nippelenderne er forsynet med dobbelt EPDM, der tætner samlingen.
- Udførelse: Presset, sømsvejset og kalibreret.
- Materiale: Galvaniseret stål.
Passer den til dit anlæg?
Bruges til
- Retningsskift på 15° i cirkulære ventilationskanaler Ø125 mm.
Sådan vælger du
- Denne variant: 15°, Ø125 mm, L 16 mm.
- Bøjning 90° Ø125 mm
- Bøjning 45° Ø125 mm
- Bøjning 30° Ø125 mm
Montering
- Tilslutning: Ø125 mm nippel med dobbelt EPDM-pakning (kanaltilslutning (begge ender)). Passende fittings: Ventilationsrør Ø125 mm, 3 m – nippelenden skydes ind i røret, Ventilationsrør Ø125 mm, 2 m – nippelenden skydes ind i røret, Muffe Ø125 mm til at samle nippelenden direkte med en anden fitting.
- Monteres med nippelender, der stikkes ind i et rør eller en fitting med muffe.
Til installatøren
- Hvert retningsskift i en ventilationskanal giver tryktab; en blød bøjning giver mindre tryktab end en skarp.
- Fittings med nippelender stikkes ind i rør eller fittings med muffe; skal to nippelender samles direkte, bruges en separat muffe.
Se alle tekniske specifikationer →
Varianter
- Bøjning 15° Ø100 mm
- Bøjning 15° Ø160 mm
- Bøjning 15° Ø200 mm
- Bøjning 90° Ø125 mm
- Bøjning 45° Ø125 mm
- Bøjning 30° Ø125 mm
Tilbehør
Altech spiralfalset ventilationsrør Ø125 mm, længde 3 m229 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø125 mm, længde 2 m135 kr. inkl. moms+
Altech muffe Ø125 mm, galvaniseret stål, uden pakning22 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor lang er bøjningen (hvor meget fylder den i kanalføringen)?
L = 16 mm, ved Ø125 mm og 15°.
Hvordan tilsluttes bøjningen til kanalrøret?
Begge ender er nipler med dobbelt EPDM-pakning. Nippelenderne stikkes ind i et rør eller en fitting med muffe; skal to nippelender samles direkte, skal der bruges en separat muffe.
Hvilket materiale er bøjningen lavet af, og hvordan er den fremstillet?
Den er udført i galvaniseret stål og er presset, sømsvejset og kalibreret.
Fås bøjningen i andre vinkler eller diametre?
Ja. Ø125 mm fås også som 90°-, 45°- og 30°-bøjning, og 15°-bøjningen fås desuden i Ø100, Ø160 og Ø200 mm.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
