Beskrivelse

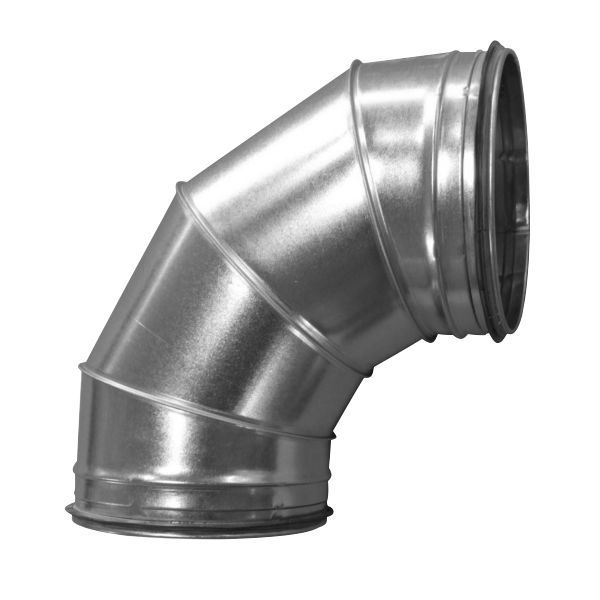

Altech bøjning 90° Ø500 er en falset bøjning i galvaniseret stål til cirkulære ventilationskanaler med nippel i begge ender. Altech oplyser bøjningen i tre udførelser under samme varenummer: bøjningsradius 1d (l 500 mm, 8,6 kg), 1,5d (l 750 mm, 12,1 kg) og 2d (l 1.000 mm, 15,6 kg). Altech laver desuden bøjningerne i en udgave med pakning.
Fordele
- Bøjningsradius: Altech laver bøjningen med bøjningsradius 1d, 1,5d eller 2d.
- Materiale: Galvaniseret stålplade i falset udførelse.
- Tilslutning: Nippel i begge ender til cirkulære ventilationskanaler Ø500 mm.
Passer den til dit anlæg?
Bruges til
- Retningsskift på 90° i cirkulære ventilationskanaler Ø500 mm. Bøjningen hører til Altechs program af ventilationsfittings sammen med T-stykker, reduktioner, muffer, nipler og lyddæmpere.
Sådan vælger du
- Denne variant: bøjning 90°, Ø500 mm, nippel/nippel.
- Kort bøjning 90° Ø500, nippel/nippel
- Kort bøjning 90° Ø500, muffe/nippel
- Bøjning 45° Ø500
- Bøjning 30° Ø500
- Bøjning 15° Ø500
- Ventilationsrør Ø500, 3 m
- Muffe Ø500
Montering
- Bøjningen har nippel i begge ender, ifølge Altechs produktbetegnelse BF-500-90 nippel/nippel.
- Altech oplyser bøjningerne med bøjningsradius 1d, 1,5d eller 2d – kontrollér den leverede udførelse mod målene (l = 500, 750 eller 1.000 mm), før kanalen tilpasses.
Til installatøren
- Udførelser: Altech oplyser bøjningen i bøjningsradius 1d (l 500 mm, 8,6 kg), 1,5d (l 750 mm, 12,1 kg) og 2d (l 1.000 mm, 15,6 kg).
- Pakning: Altech laver bøjningerne også i en udgave med pakning; databladet knytter ikke udgaven til et bestemt varenummer.
- Trykfald: Altechs trykfaldsdiagrammer (tryktab mod luftflow) gælder radius 1d og ≥1,5d.
Se alle tekniske specifikationer →
Varianter
- Altech bøjning 45° Ø500
- Altech bøjning 30° Ø500
- Altech bøjning 90° Ø400
- Altech bøjning 90° Ø630
- Altech kort bøjning 90° Ø500, nippel/nippel
Tilbehør
Altech spiralfalset ventilationsrør Ø500 mm, længde 3 m1.504 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø500 mm, længde 2 m1.160 kr. inkl. moms+
Altech muffe Ø500 mm, galvaniseret stål, uden pakning87 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilken bøjningsradius har bøjningen?
Altechs datablad oplyser Ø500-bøjningen med tre bøjningsradier under samme varenummer: rm 1d med l = 500 mm og 8,6 kg, rm 1,5d med l = 750 mm og 12,1 kg, og rm 2d med l = 1.000 mm og 15,6 kg. Databladet skriver ikke, hvilken af de tre der er standardudførelsen.
Følger der en pakning med?
Altechs datablad siger, at bøjningerne også laves i en udgave med pakning, men knytter ikke udgaven til et bestemt varenummer. Der er derfor ingen kildeoplysning om, at netop denne bøjning har pakning.
Hvilket materiale er bøjningen lavet af?
Falset, galvaniseret stål, ifølge Altech.
Hvor meget vejer bøjningen?
Nettovægten er oplyst til 8,6 kg.
