Beskrivelse

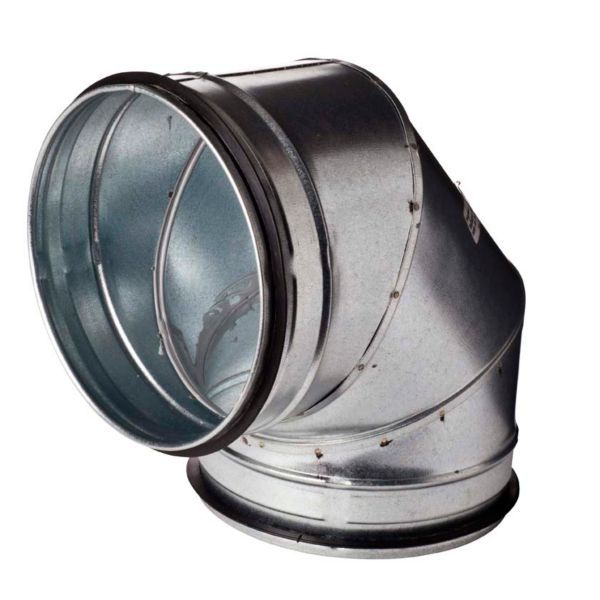

Øland BF-90-80 er en 90° bøjning til runde ventilationskanaler i Ø80 mm. Den har nippelmål i begge ender og en radius på 1 x Ø. Bøjningen er galvaniseret, og tætningslisten er af EPDM-gummi.
Fordele
- Nippel i begge ender: Bøjningen skydes ind i rørene til stopvulsten.
- Radius: Øland angiver radius 1 x Ø for BF-bøjningen.
- Tætning: Tætningslisten er af EPDM-gummi og tåler ifølge Øland -30…80 °C.
- Også i andre udførelser: Øland har samme bøjning i rustfri type (BR) og i andre vinkler.
Passer den til dit anlæg?
Bruges til
- Retningsskift på 90° i runde ventilationskanaler i Ø80 mm.
Sådan vælger du
- Denne variant: 90° bøjning, Ø80 mm, nippel/nippel.
- Ø160 mm, 60°: BF-60-160
Montering
- Skydes ind i rørene til stopvulsten. Samlingen fastskrues med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13).
- Skruerne må ifølge Øland ikke overspændes, da fastholdelsen hermed mistes og kanallækagen øges.
- Medfølger ikke: Selvborende kanalskruer SK-S-13 (sælges separat).
Til installatøren
- Montage: Bøjningen drejes let frem og tilbage og skydes ind i røret til stopvulsten; derefter fastskrues den med selvborende kanalskruer Ø4,2 × 13 mm (varenr. SK-S-13).
- Tætning: Tætningslisten er af EPDM-gummi og tåler ifølge Øland -30…80 °C.
Se alle tekniske specifikationer →
Tilbehør
Øland Selvborende skrue 4,2-13mm SK-S-13 - Pakke a 1000 stk369 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø80 mm, længde 3 m194 kr. inkl. moms+
Altech muffe Ø80 mm, galvaniseret, uden pakning31 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan beregnes tryktabet i en 45° eller 30° bøjning?
Øland angiver, at tryktabet for 45° er 0,50 x og for 30° 0,33 x tryktabet for en 90° bøjning.
Hvordan monteres bøjningen?
Den skydes ind i rørene til stopvulsten og fastskrues med selvborende kanalskruer Ø4,2 × 13 mm (Øland SK-S-13). Skruerne må ikke overspændes, da fastholdelsen så mistes og kanallækagen øges.
Fås bøjningen i rustfri stål?
Ja, Øland har den samme bøjning i rustfri udførelse, type BR.
Dokumentation
- Datablad bøjning BF (PDF)
- Montageanvisning cirkulært kanalsystem (PDF)
- Miljøvaredeklaration (EPD) for ventilationsfittings (PDF, engelsk)
Tekniske data fra producentens officielle materiale (www.oeland.dk). Ret til ændringer forbeholdes.
