Beskrivelse

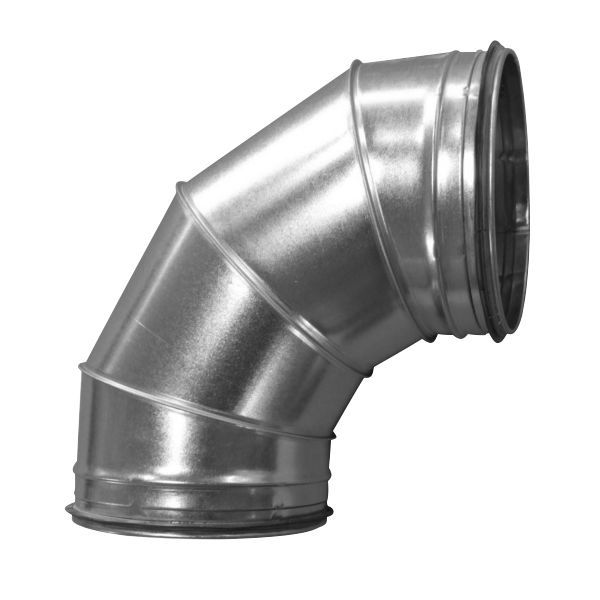

Altech bøjning 90° Ø250 er en falset bøjning i galvaniseret stål til cirkulære ventilationskanaler, med nippel i begge ender. Altech angiver bøjningsradius 1d, 1,5d og 2d for 90°-bøjninger med hver sin længde og vægt i tabellen for dette varenummer. Bøjningen hører til Altechs program af ventilationsfittings med bøjninger, reduktioner, T-stykker og lyddæmpere.
Fordele
- Bøjningsradius: Altech angiver tre bøjningsradier for 90°-bøjninger i Ø250 mm – 1d, 1,5d og 2d – med hver sin længde og vægt.
- Samling: Nippel i begge ender med en nominel tilslutningslængde på 40 mm ind i kanalrøret.
- Overflade: Pladen er galvaniseret på begge sider (zink 275 g/m²), som Altechs ventilationsfittings oftest fremstilles af.
Passer den til dit anlæg?
Bruges til
- Retningsskift på 90° i cirkulære ventilationskanaler Ø250 mm.
Sådan vælger du
- Denne variant: bøjning 90°, Ø250 mm, nippel/nippel.
- Bøjning 15° Ø250
- Bøjning 30° Ø250
- Bøjning 45° Ø250
Montering
- Fittings med nippelender stikkes ind i kanalrøret; skal to fittings med nippel samles direkte, bruges en muffe.
Til installatøren
- Bøjningsradius: Databladet angiver længde og vægt for alle tre radier under dette varenummer – 1d: l = 250 mm, 1,9 kg · 1,5d: l = 375 mm, 2,6 kg · 2d: l = 500 mm, 3,3 kg.
- Tilslutningslængde: Nominel tilslutningslængde (lp) 40 mm; med F-type tætningsmontering (Shaper-maskiner) er den reelle længde 5 mm kortere.
- Materialestandard: Pladen er nr. 1,0226 (DX51D+Z275 MA-C) efter PN-EN 10142 med 275 g/m² zinkbelægning – Altechs ventilationsfittings fremstilles oftest af denne plade.
Se alle tekniske specifikationer →
Varianter
- Altech bøjning 15° Ø250
- Altech bøjning 30° Ø250
- Altech bøjning 45° Ø250
- Altech bøjning 90° Ø315
- Altech bøjning 90° Ø400
- Altech bøjning 90° Ø500
Tilbehør
Altech spiralfalset ventilationsrør Ø250 mm, længde 3 m645 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø250 mm, længde 2 m440 kr. inkl. moms+
Altech muffe Ø250 mm, galvaniseret stål, uden pakning39 kr. inkl. moms+
Ofte stillede spørgsmål
Hvilke bøjningsradier findes til Ø250?
Altech angiver tre bøjningsradier for Ø250 mm: 1d med l = 250 mm, 1,5d med l = 375 mm og 2d med l = 500 mm.
Følger der pakning med bøjningen?
Altech angiver, at 90°-bøjningerne også er lavet med pakning, men knytter det ikke til et bestemt varenummer.
Hvordan samles bøjningen med andre kanaldele?
Bøjningen har nippel i begge ender, der stikkes ind i kanalrøret; skal to nippelender samles direkte, bruges en muffe.
Hvad er bøjningen gjort af?
Galvaniseret stål, falset, galvaniseret på begge sider.
Hvor meget vejer bøjningen?
1,9 kg. Altechs tabel angiver 2,6 kg ved bøjningsradius 1,5d og 3,3 kg ved 2d.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
