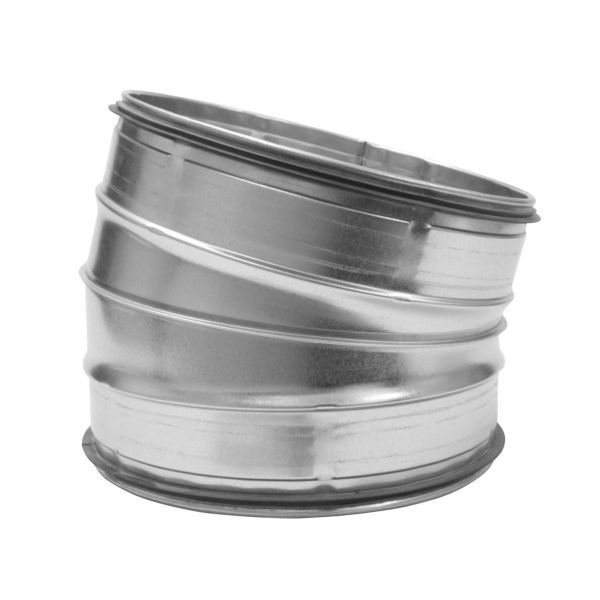

Altech bøjning 15° Ø315 mm, nippel/nippel (BF-315-15)

308 kr. inkl. moms

Altech bøjning, der laver et 15°-knæk på en cirkulær ventilationskanal.

  • Vinkel: 15°
  • Dimension: Ø315 mm
  • Tilslutning: Nippel/nippel

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 353918325 Kategori:

Beskrivelse

Altech bøjning 15° Ø315 er en falset bøjning i galvaniseret stål til cirkulære ventilationskanaler, med nippel i begge ender. Altech angiver tre bøjningsradier for 15°-bøjninger i Ø315 mm – 1d, 1,5d og 2d – med hver sin længde og vægt i tabellen for dette varenummer. Bøjningen hører til Altechs program af ventilationsfittings med bøjninger, reduktioner, T-stykker og lyddæmpere.

Fordele

  • Bøjningsradius: Altech angiver tre bøjningsradier for 15°-bøjninger i Ø315 mm – 1d, 1,5d og 2d – med hver sin længde og vægt.
  • Samling: Nippel i begge ender; Altech angiver en nominel tilslutningslængde på 60 mm for Ø315.
  • Overflade: Pladen er galvaniseret på begge sider (zink 275 g/m²), som Altechs ventilationsfittings oftest fremstilles af.

Passer den til dit anlæg?

Bruges til

  • Retningsskift på 15° i cirkulære ventilationskanaler Ø315 mm.

Sådan vælger du

Montering

  • Bøjningen har nippel i begge ender; Altech angiver en nominel tilslutningslængde (lp) på 60 mm for Ø315.
Til installatøren
  • Bøjningsradius: Databladet angiver længde og vægt for alle tre radier under dette varenummer – 1d: l = 50 mm, 1,1 kg · 1,5d: l = 75 mm, 1,3 kg · 2d: l = 100 mm, 1,5 kg.
  • Tilslutningslængde: Nominel tilslutningslængde (lp) 60 mm for Ø315; med F-type tætningsmontering (Shaper-maskiner) er den reelle længde 5 mm kortere.
  • Materialestandard: Pladen er nr. 1,0226 (DX51D+Z275 MA-C) efter PN-EN 10142 med 275 g/m² zinkbelægning – Altechs ventilationsfittings fremstilles oftest af denne plade.
  • Dimensionstolerancer: Altech angiver tolerancerne efter PN-B-03434 og PN-EN 1506; for Ø315 skal den ydre diameter ligge mellem 313,4 og 314,3 mm.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke bøjningsradier findes til Ø315?
Altech angiver tre bøjningsradier for 15°-bøjninger i Ø315 mm: 1d med l = 50 mm, 1,5d med l = 75 mm og 2d med l = 100 mm.

Følger der pakning med bøjningen?
Altech skriver om 15°-bøjningerne, at de også er lavet med pakning, men knytter det ikke til et bestemt varenummer.

Hvad er bøjningen gjort af?
Galvaniseret stål i falset udførelse. Altech oplyser, at pladen oftest er galvaniseret på begge sider med 275 g/m² zinkbelægning.

Hvor meget vejer bøjningen?
1,1 kg. Altechs tabel angiver 1,3 kg ved bøjningsradius 1,5d og 1,5 kg ved 2d.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeBøjning 15°
TypebetegnelseBF-315-15
DimensionØ315 mm
TilslutningNippel/nippel
Vinkel15°
MaterialeGalvaniseret stål, falset
Bøjningsradius (rm)1d: l = 50 mm, 1,1 kg · 1,5d: l = 75 mm, 1,3 kg · 2d: l = 100 mm, 1,5 kg
Nominel tilslutningslængde (lp)60 mm
StandardPN-B-03434 og PN-EN 1506 (dimensionstolerancer)
Nettovægt1,1 kg
OprindelseslandPolen (PL)
Mærke
Varenummer353918325
