Beskrivelse

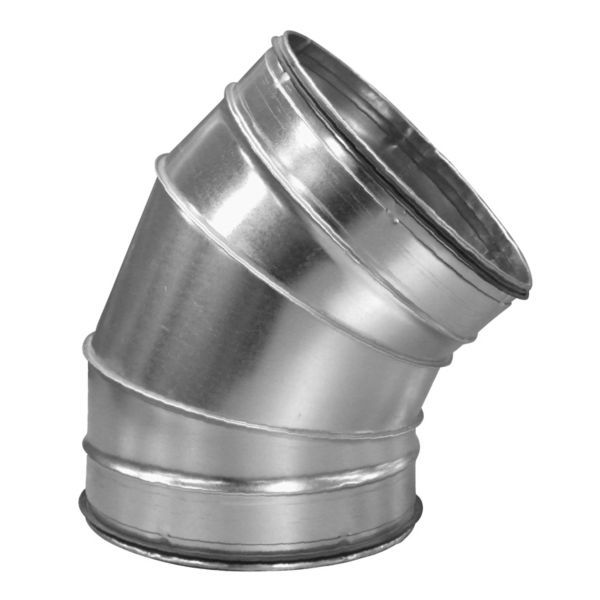

Altech bøjning 45° Ø315 er en falset bøjning i galvaniseret stål til cirkulære ventilationskanaler. Bøjningen har nippel i begge ender, bøjningsradius rm = 1d og længden l = 129 mm.
Fordele
- Tilslutning: Nippel i begge ender, til montage i spirorør.
- Materiale: Falset og galvaniseret stål.
- Bøjningsradius: Denne udgave har Altechs bøjningsradius rm = 1d.
Passer den til dit anlæg?
Bruges til
- Retningsskift på 45° i cirkulære ventilationskanaler Ø315 mm.
Sådan vælger du
- Denne variant: bøjning 45°, Ø315 mm, rm = 1d, l = 129 mm, nippel/nippel.
- Bøjning 15° Ø315
- Bøjning 30° Ø315
- Bøjning 90° Ø315
Montering
- Fittings med nippelender stikkes ind i spirorør; skal to fittings med nippel samles direkte, bruges en muffe.
Til installatøren
- Bøjningsradius: Altech angiver tre bøjningsradier for Ø315 45°-bøjningen (rm = 1d, 1,5d eller 2d), hver med sin længde og vægt (l = 129/194/258 mm, 1,8/2,4/3,0 kg). Denne vare er udgaven med rm = 1d.
- Tryktab: Altechs datablad har tryktabsdiagrammer for 45°-bøjninger i to udførelser – med bøjningsradius R = 1D og med R ≥ 1,5D – med en kurve pr. diameter.
Se alle tekniske specifikationer →
Varianter
- Altech bøjning 15° Ø315
- Altech bøjning 30° Ø315
- Altech bøjning 90° Ø315
- Altech bøjning 45° Ø250
- Altech bøjning 45° Ø400
- Altech bøjning 45° Ø500
Tilbehør
Altech spiralfalset ventilationsrør Ø315 mm, længde 3 m880 kr. inkl. moms+
Altech spiralfalset ventilationsrør Ø315 mm, længde 2 m503 kr. inkl. moms+
Altech muffe Ø315 mm, galvaniseret stål, uden pakning52 kr. inkl. moms+
Ofte stillede spørgsmål
Findes bøjningen med andre radier?
Altech angiver tre bøjningsradier for Ø315 45° (rm = 1d, 1,5d eller 2d), hver med sin egen længde og vægt. Denne vare er udgaven med rm = 1d, l = 129 mm, 1,8 kg.
Fås bøjningen med pakning?
Altechs datablad skriver om 45°-bøjningerne: ‘De er også lavet med pakning.’ Producentens oplysninger angiver ikke pakning for netop denne vare.
Hvordan samles to fittings med nippelender?
De stikkes ind i spirorøret hver for sig; skal de samles direkte, bruges en muffe.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
