Beskrivelse

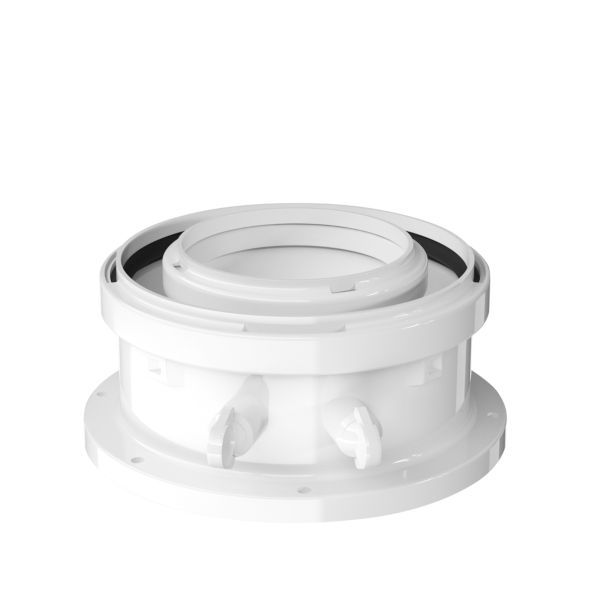

Bosch aftræksadapter i DN60/100, som Bosch anfører som “Aftræksadapter til kedel” i sin aftrækshåndbog. Adapteren findes også i en 87°-udgave (Bosch nr. 7738112535). Hvilken adapter den enkelte kedel skal have, og hvor langt aftrækket må være, fremgår af Boschs aftrækshåndbog og kedlens installationsmanual.
Fordele
- Systemdel: Passer til Boschs DN60/100-rør, -bøjninger og -pakker.
- Dokumentation: Bosch angiver, at aftrækkene i håndbogen er CE-mærkede og dokumenteret med en ydeevnedeklaration.
- Test: Bosch oplyser, at der er udført test med aftræksdelene, og at alle længder er beregnet for at sikre funktion, ydeevne og tæthed.
Passer den til dit anlæg?
Bruges til
- Tilslutning af balanceret aftræk DN60/100 på en Bosch gaskedel efter Boschs aftrækshåndbog.
- Bosch angiver, at aftrækssystemerne i håndbogen er til kedler op til 50 kW.
Sådan vælger du
- Denne variant: lige aftræksadapter DN60/100 til kedel.
- DN60/100 forlængerrør 0,5 m
- DN60/100 forlængerrør 1 m
- DN60/100 forlængerrør 2 m
- DN60/100 bøjning 87°
- DN60/100 bøjning 45°
- De maksimale aftrækslængder for den enkelte kedel står i Boschs aftrækshåndbog og i kedlens installationsmanual.
Montering
- Bosch oplyser, at alle aftræksdele og -pakker leveres med en installationsmanual.
- Tjek i kedlens installationsmanual og i Boschs aftrækshåndbog, hvilken adapter netop din kedel skal have – Bosch har fx en særskilt “DN60/100 Aftræksadapter til C9000iW” (Bosch nr. 7738112638).
- Bosch fører et smøre- og klæbemiddel til samling af aftrækssystemerne (7738112534, separat varenummer).
- Medfølger: Aftræksadapter DN60/100 til kedel, Installationsmanual.
- Medfølger ikke: Smøre- og klæbemiddel til samling (7738112534).
Til installatøren
- Aftrækslængde: Den maksimale tilladte aftrækslængde for den enkelte kedel står i Boschs aftrækshåndbog og kedlens installationsmanual; ved bøjninger fratrækkes 1,5 m pr. 87° og 0,5 m pr. 15–45°.
- Variant: Adapteren findes også som 87°-udgave (Bosch nr. 7738112535).
- Kedelmodel: Boschs aftrækshåndbog har også en særskilt “DN60/100 Aftræksadapter til C9000iW” (Bosch nr. 7738112638) og skriver, at den skal anskaffes ved vandret aftræk til Condens 9000i W.
- Dokumentation: Bosch har testet aftræksdelene og beregnet alle længder for at sikre funktion, ydeevne og tæthed; delene er CE-mærkede og dokumenteret med en ydeevnedeklaration.
Se alle tekniske specifikationer →
Tilbehør
Bosch aftræksrør, balanceret, DN60/100, 0,5 m (7 738 112 614)420 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN60/100, 1 m (7 738 112 615)646 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN60/100, 2 m (7 738 112 500)1.201 kr. inkl. moms+
Bosch aftræksbøjning 87°, balanceret, DN60/100 (7 738 112 616)478 kr. inkl. moms+
Bosch aftræksbøjning 45°, balanceret, DN60/100 (7 738 112 501)478 kr. inkl. moms+
Bosch aftrækspakke DN60/100 til lodret balanceret1.343 kr. inkl. moms+
Bosch aftrækspakke DN60/100 til vandret balanceret995 kr. inkl. moms+
Bosch reduktion DN80/125 - DN60/100 til balanceret aftræk503 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt må aftrækket være?
Det afhænger af kedlen og aftrækstypen. Boschs håndbog har tabeller med maks. aftrækslængder for hver kedel. Fradrag for bøjninger: 87° = 1,5 m og 15–45° = 0,5 m.
Passer adapteren til min kedel?
Bosch anfører den som “Aftræksadapter til kedel” i DN60/100 uden at nævne enkelte kedelmodeller. Til Condens 9000i W har Bosch en særskilt adapter (Bosch nr. 7738112638), så tjek kedlens installationsmanual og Boschs aftrækshåndbog.
Findes adapteren også vinklet?
Ja, Bosch har også en 87°-udgave af adapteren (Bosch nr. 7738112535).
Følger der en vejledning med?
Ja. Bosch oplyser, at alle aftræksdele og -pakker leveres med en installationsmanual.
Skal der bruges klæbemiddel i samlingen?
Bosch fører et smøre- og klæbemiddel til samling af aftrækssystemerne (7738112534). Det har sit eget varenummer og følger ikke med adapteren.
Dokumentation
- Dokument Bosch håndbog for aftræk DN60-DN80/125 PDF · 3,3 MB
- Dokument Bosch gashåndbog op til 30 kW PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
