Bosch aftrækspakke DN80/125 til vandret balanceret

2.235 kr. inkl. moms

Bosch aftrækspakke DN80/125 er en samlet pakke til vandret balanceret aftræk fra en gaskedel ud gennem ydervæggen.

  • Medfølger: Kedeladapter, teleskopisk aftræksrør med UV-afslutning samt indvendig og udvendig dækrosette.
  • Aftrækstype: C13x (balanceret vandret) i Boschs DN80/125-system.
  • Aftrækslængde: Boschs håndbog angiver den maksimale aftrækslængde for hver kedelmodel, og hver bøjning trækker fra.

Levering 1–3 hverdage

Varenummer (SKU): 342141418 Kategori:

Beskrivelse

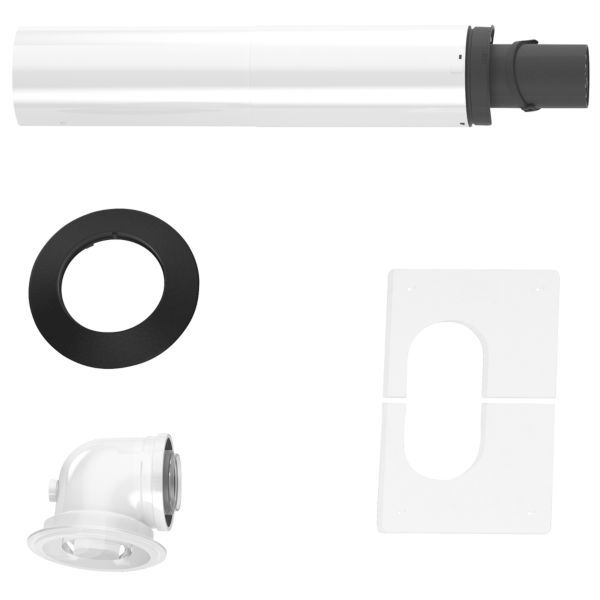

Bosch aftrækspakke DN80/125 er en pakke til vandret balanceret aftræk (type C13x) fra gaskedler. Pakken indeholder en DN80 kedeladapter 87°, et teleskopisk DN80/125-rør på 335–530 mm med UV-afslutning samt en indvendig og en udvendig dækrosette (Ø200 mm og 200 × 200 mm). Den kan forlænges med balancerede rør og bøjninger fra samme DN80/125-system.

Fordele

  • Teleskopisk rør: Aftræksrørets længde kan justeres mellem 335 og 530 mm.
  • Udbygning: Pakken kan forlænges med balancerede rør og bøjninger fra samme DN80/125-system.
  • Dokumentation: Bosch angiver, at aftræksdelene i håndbogen er CE-mærkede og dokumenteret af en ydeevnedeklaration, og at der følger en installationsmanual med hver aftræksdel og -pakke.

Passer den til dit anlæg?

Bruges til

  • Aftræk fra Bosch gaskedler i håndbogens DN80/125-system.
  • Denne pakke er til vandret balanceret aftræk (C13x) ud gennem en ydervæg; pakken har dækrosetter til gennemføringen.

Montering

  • Boschs håndbog angiver den maksimale aftrækslængde pr. kedelmodel; fradrag for bøjninger: 87° = 1,5 m, 15–45° = 0,5 m.
  • Installeres af en autoriseret gas-installatør.
  • Medfølger: DN80 kedeladapter 87°, Teleskopisk DN80/125-aftræksrør 335–530 mm med UV-afslutning, Dækrosette Ø200 mm, Dækrosette 200 × 200 mm, Installationsmanual.
  • Medfølger ikke: Forlængerrør, Ekstra bøjninger.
Til installatøren
  • Fradrag for bøjninger: 87° = 1,5 m, 15–45° = 0,5 m.
  • Dimensionering: Boschs håndbog angiver den samlede maksimale aftrækslængde og den maksimale vandrette længde for hver kedelmodel.
  • Myndighedskrav: Bosch skriver, at det kræver speciel tilladelse fra myndighederne at montere vandret aftræk på kedler over 35 kW.
  • Condens 9000i W: Ved vandret aftræk til Condens 9000i W angiver Bosch, at der ud over denne pakke som minimum skal anskaffes en DN80/125 balanceret aftræksbøjning 87° (Bosch nr. 7738112648, VVS-nr. 342141108).
  • Håndbogen henvender sig til gas-installatøren og er ikke en brugervejledning.

Tilbehør

Ofte stillede spørgsmål

Hvor langt må aftrækket være?
Det afhænger af kedelmodellen. Boschs håndbog har tabeller med den samlede maksimale aftrækslængde og den maksimale vandrette længde pr. kedel, og hver bøjning trækker fra: 87° = 1,5 m, 15–45° = 0,5 m.

Hvad følger med i pakken?
En DN80 kedeladapter 87°, et teleskopisk DN80/125-rør på 335–530 mm med UV-afslutning, en indvendig og en udvendig dækrosette samt en installationsmanual.

Kan pakken forlænges?
Ja, med balancerede rør og bøjninger fra samme DN80/125-system.

Hvad er forskellen på C13x, C33x og C93x?
C13x er vandret balanceret aftræk gennem væggen, C33x er lodret balanceret aftræk gennem taget, og C93x er aftræk i skakt eller skorsten med friskluft fra skakten.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAftrækspakke
SerieBosch DN80/125-aftrækssystem
ModelFC-Set-F80-C13x
Producentens varenr.7738112576
DimensionDN80/125
AftrækstypeC13x – balanceret vandret
IndholdDN80 kedeladapter 87°, teleskopisk DN80/125-rør 335–530 mm med UV-afslutning, indvendig og udvendig dækrosette (Ø200 mm og 200 × 200 mm), installationsmanual
Fradrag for bøjninger87° = 1,5 m, 15–45° = 0,5 m
MærkningCE-mærket, dokumenteret af en ydeevnedeklaration
Bruttovægt2,990 kg
OprindelseslandTyskland
Mærke
Varenummer342141418
EAN4057749777102
