Beskrivelse

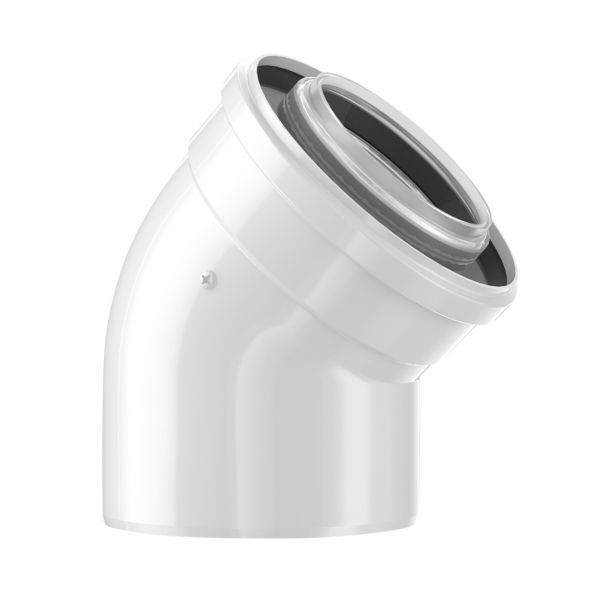

Bosch bøjning 45° i DN80/125 bruges til at ændre retning i balanceret aftræk fra Bosch gaskedler. Ved beregning af aftrækslængden fratrækkes 0,5 m pr. 45°-bøjning.
Fordele
- Fast fradrag: 0,5 m pr. 45°-bøjning i beregningen af aftrækslængden.
- Beregnet af Bosch: Bosch oplyser, at du ikke selv skal beregne den maksimalt tilladte aftrækslængde eller sikre kompatibiliteten, når du vælger et Bosch-aftræk til en Bosch-kedel.
- Testet af Bosch: Bosch oplyser, at aftræksdelene er testet og alle længder beregnet for at sikre funktion, ydeevne og tæthed.
- CE-mærket: alle aftræk i Boschs håndbog er CE-mærkede og dokumenteret med en ydeevnedeklaration.
Passer den til dit anlæg?
Bruges til
- Retningsændring i balanceret aftræk DN80/125 fra Bosch gaskedler.
Sådan vælger du
- Denne variant: DN80/125, bøjning 45°.
- DN80/125 forlængerrør 0,5 m
- DN80/125 forlængerrør 1 m
- DN80/125 forlængerrør 2 m
- DN80/125 bøjning 87°
- DN80/125 aftræksrør med inspektion
- De maksimale aftrækslængder for den enkelte kedel står i Boschs aftrækshåndbog og i kedlens installationsmanual og skal altid overholdes.
Montering
- Monteres af en VVS-installatør med gas-autorisation. De maksimale aftrækslængder i Boschs håndbog og i kedlens installationsmanual skal altid overholdes.
- Medfølger: Installationsmanual.
- Medfølger ikke: Smøre- og klæbemiddel til samling (eget varenr. hos Bosch, 7738112534).
Til installatøren
- Fradrag for bøjninger ved beregning af den maksimale aftrækslængde: 87° = 1,5 m, 15–45° = 0,5 m (gælder generelt for Boschs aftrækssystemer).
- Boschs aftrækssystemer er til Bosch gaskedler op til 50 kW og dækker systemerne C93x, B53, C33x, C13x og C53x.
- Smøre- og klæbemiddel til samling af aftrækssystemerne er et selvstændigt varenummer hos Bosch (7738112534, VVS 342142580).
Se alle tekniske specifikationer →
Tilbehør
Bosch aftræksrør, balanceret, DN80/125, 0,5 m (7 738 112 645)563 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 1 m (7 738 112 646)839 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 2 m (7 738 112 647)1.495 kr. inkl. moms+
Bosch aftræksbøjning 87°, balanceret, DN80/125 (7 738 112 648)595 kr. inkl. moms+
Bosch inspektionsrør DN80/125 Balanceret aftræk1.621 kr. inkl. moms+
Bosch aftrækspakke DN80/125 til lodret balanceret1.240 kr. inkl. moms+
Bosch aftrækspakke DN80/125 til vandret balanceret2.235 kr. inkl. moms+
Bosch reduktion DN80/125 - DN60/100 til balanceret aftræk503 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt må aftrækket være?
Det afhænger af kedlen og aftrækstypen. Boschs håndbog har tabeller med maks. aftrækslængder for hver kedel. Fradrag for bøjninger: 87° = 1,5 m og 15–45° = 0,5 m.
Hvilke kedler passer aftrækssystemet til?
Boschs aftrækssystemer (C93x, B53, C33x, C13x, C53x) er til Bosch gaskedler op til 50 kW, ifølge Boschs håndbog.
Hvad følger med delen?
Bosch oplyser, at alle aftræksdele og -pakker følges af en installationsmanual.
Følger smøre- og klæbemidlet til samling med?
Nej. Boschs smøre- og klæbemiddel til samling af aftrækssystemer har sit eget varenummer (Bosch 7738112534, VVS 342142580).
Dokumentation
- Dokument Bosch håndbog for aftræk DN60-DN80/125 PDF · 3,3 MB
- Dokument Bosch gashåndbog op til 30 kW PDF · 3,4 MB
