Beskrivelse

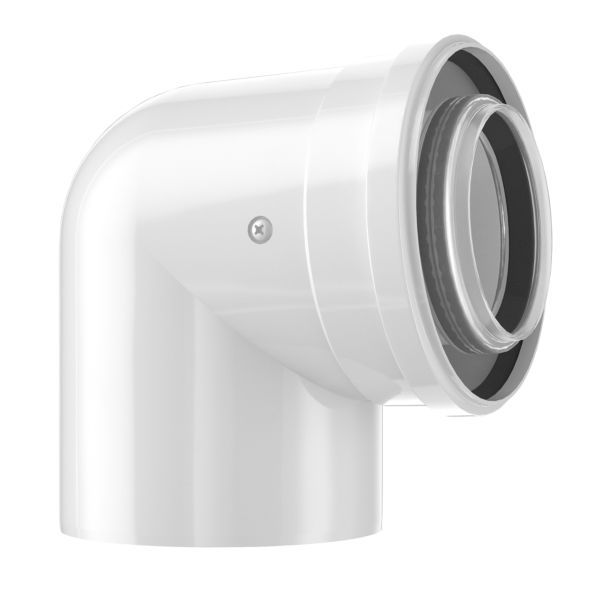

Bosch bøjning 87° i DN80/125 til balanceret aftræk fra Bosch gaskedler. Bøjningen bruges til at ændre retning i aftrækket. Ved beregning af den maksimale aftrækslængde fratrækkes 1,5 m pr. 87°-bøjning.
Fordele
- Fradrag i aftrækslængden: Bosch angiver et fradrag på 1,5 m pr. 87°-bøjning, når den maksimale aftrækslængde beregnes.
- Dokumentation: Bosch angiver, at aftrækkene i håndbogen er CE-mærkede og dokumenteret med en ydeevnedeklaration.
- Test: Bosch oplyser, at der er udført test med aftræksdelene, og at alle længder er beregnet for at sikre funktion, ydeevne og tæthed.
Passer den til dit anlæg?
Bruges til
- Retningsændring i balanceret aftræk DN80/125 fra Bosch gaskedler.
- Bosch angiver, at aftrækssystemerne i håndbogen er til kedler op til 50 kW.
Sådan vælger du
- Denne variant: DN80/125, bøjning 87°.
- DN80/125 forlængerrør 0,5 m
- DN80/125 forlængerrør 1 m
- DN80/125 forlængerrør 2 m
- DN80/125 bøjning 45°
- DN80/125 aftræksrør med inspektion
- De maksimale aftrækslængder for den enkelte kedel står i Boschs aftrækshåndbog og i kedlens installationsmanual.
Montering
- Bosch oplyser, at alle aftræksdele og -pakker leveres med en installationsmanual.
- Bosch fører et smøre- og klæbemiddel til samling af aftrækssystemerne (7738112534, separat varenummer).
- Medfølger: 87°-bøjning DN80/125, Installationsmanual.
- Medfølger ikke: Smøre- og klæbemiddel til samling (7738112534).
Til installatøren
- Aftrækslængde: Ved beregning af den maksimale tilladte aftrækslængde fratrækkes 1,5 m pr. 87°-bøjning og 0,5 m pr. 15–45°-bøjning.
- Dokumentation: Bosch har testet aftræksdelene og beregnet alle længder for at sikre funktion, ydeevne og tæthed; delene er CE-mærkede og dokumenteret med en ydeevnedeklaration.
- Håndbogen: Bøjningen står i Boschs “Håndbog for aftræk DN60, DN60/100, DN80 og DN80/125” som “DN80/125 Balanceret aftræksbøjning – 87°” med Bosch nr. 7 738 112 648 og VVS-nr. 342141108, og i Boschs gashåndbog op til 30 kW.
Se alle tekniske specifikationer →
Tilbehør
Bosch aftræksrør, balanceret, DN80/125, 0,5 m (7 738 112 645)563 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 1 m (7 738 112 646)839 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 2 m (7 738 112 647)1.495 kr. inkl. moms+
Bosch aftræksbøjning 45°, balanceret, DN80/125 (7 738 112 593)503 kr. inkl. moms+
Bosch inspektionsrør DN80/125 Balanceret aftræk1.621 kr. inkl. moms+
Bosch aftrækspakke DN80/125 til lodret balanceret1.240 kr. inkl. moms+
Bosch aftrækspakke DN80/125 til vandret balanceret2.235 kr. inkl. moms+
Bosch reduktion DN80/125 - DN60/100 til balanceret aftræk503 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt må aftrækket være?
Det afhænger af kedlen og aftrækstypen. Boschs håndbog har tabeller med maks. aftrækslængder for hver kedel. Fradrag for bøjninger: 87° = 1,5 m og 15–45° = 0,5 m.
Er bøjningen CE-mærket?
Ja. Bosch angiver, at alle aftræk i håndbogen er CE-mærkede og dokumenteret med en ydeevnedeklaration.
Følger der en vejledning med?
Ja. Bosch oplyser, at alle aftræksdele og -pakker leveres med en installationsmanual.
Skal der bruges klæbemiddel i samlingen?
Bosch fører et smøre- og klæbemiddel til samling af aftrækssystemerne (7738112534). Det har sit eget varenummer og følger ikke med bøjningen.
Dokumentation
- Dokument Bosch håndbog for aftræk DN60-DN80/125 PDF · 3,3 MB
- Dokument Bosch gashåndbog op til 30 kW PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
