Beskrivelse
Bosch aftrækspakke DN80/125 til gaskedler, aftrækstype C93x: lige aftræk i skakt eller skorsten med friskluft fra skakten. Pakken indeholder bøjning, rør, fodbøjning, afstandsholdere, skorstenstop og dækrosette, og fodbøjningen er beregnet til montering oppefra. Boschs håndbog lister desuden rør og bøjninger som aftrækstilbehør til dette aftrækssystem.
Fordele
- Fodbøjning: Fodbøjningen er beregnet til montering oppefra, ifølge Boschs håndbog.
- Dokumentation: Aftrækket er CE-mærket og dokumenteret med en ydeevnedeklaration, som alle aftræk i Boschs håndbog.
- Udbygning: Boschs håndbog lister både DN80- og DN80/125-rør og -bøjninger som aftrækstilbehør til dette aftrækssystem.
- Vejledning: Der følger en installationsmanual med alle Boschs aftræksdele og -pakker.
Passer den til dit anlæg?
Bruges til
- Aftræk fra Bosch gaskedler op til 50 kW: Boschs aftrækssystemer i håndbogen gælder kedler op til 50 kW.
- Denne pakke er til aftræk i skakt eller skorsten med friskluft fra skakten (type C93x).
Sådan vælger du
- Denne pakke: DN80/125, aftræk i skakt eller skorsten med friskluft fra skakten (C93x).
- Anden dimension: DN60/100, samme aftrækstype C93x
- Fleksibelt aftræk i skakt (også C93x): Bosch aftrækspakke DN80, 15 m
- Anden aftræksføring i DN80/125: lodret balanceret aftræk (C33x) op gennem taget
Montering
- Fodbøjningen er beregnet til montering oppefra, ifølge Boschs håndbog.
- Boschs håndbog lister rør og bøjninger som aftrækstilbehør til dette system, og den samlede og vandrette aftrækslængde skal holdes inden for Boschs tabelværdier for den valgte kedel og skaktmål.

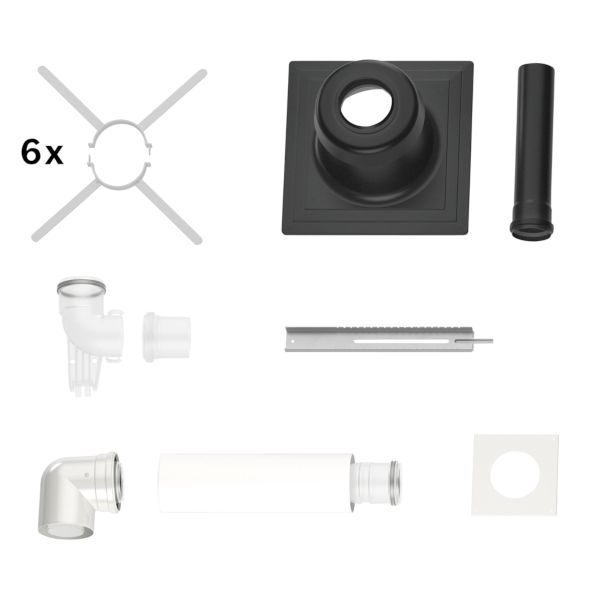

- Medfølger: Bøjning 87°, DN80/125 rør, 500 mm, Fodbøjning (til montering oppefra), Afstandsholdere til skakt, 6 stk., Skorstenstop inkl. UV-rør med dobbeltmuffe, Dækrosette, Installationsmanual.
Til installatøren
- Dimensionering: Den tilladte samlede aftrækslængde (L=L1+L2) og maks. vandrette længde (L2) afhænger af kedelmodel og skaktens tværmål; se Boschs gashåndbogs tabel for den konkrete kedel/skaktkombination.
- Fradrag for bøjninger: 87° = 1,5 m, 15–45° = 0,5 m.
- Installationsmanual følger med alle Boschs aftræksdele og -pakker, ifølge håndbogen.
- Pakken (342141428) er listet som tilbehør til både det stive og det fleksible DN80/125 C93x-aftrækssystem i Boschs gashåndbog.
Se alle tekniske specifikationer →
Tilbehør
Bosch aftræksrør DN80, 0,5 m (7 738 112 650)206 kr. inkl. moms+
Bosch aftræksrør DN80, 1 m (7 738 112 651)304 kr. inkl. moms+
Bosch aftræksrør DN80, 2 m (7 738 112 652)443 kr. inkl. moms+
Bosch aftræksbøjning 87°, DN80 (7 738 112 654)205 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 0,5 m (7 738 112 645)563 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 1 m (7 738 112 646)839 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 2 m (7 738 112 647)1.495 kr. inkl. moms+
Bosch aftræksbøjning 45°, balanceret, DN80/125 (7 738 112 593)503 kr. inkl. moms+
Bosch aftræksbøjning 87°, balanceret, DN80/125 (7 738 112 648)595 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt må aftrækket være?
Det afhænger af kedel og skaktmål. Boschs gashåndbog har tabeller med samlet maks. aftrækslængde og maks. vandret længde, og hver bøjning trækker fra: 87° = 1,5 m, 15–45° = 0,5 m.
Hvad indeholder pakken?
Bøjning 87°, et DN80/125-rør på 500 mm, fodbøjning til montering oppefra, 6 stk. afstandsholdere, skorstenstop inkl. UV-rør med dobbeltmuffe og en dækrosette, ifølge Boschs håndbog.
Kan pakken bruges til andre aftrækstyper end C93x?
Nej. Denne pakke (342141428 / Bosch nr. 7 738 113 247) er i Boschs håndbog specifikt mærket ‘DN80/125 Aftrækspakke til skorsten, C93x’. Der findes en separat pakke til C53x (facade).
Følger der en installationsvejledning med?
Ja, alle Boschs aftræksdele og -pakker følges af en installationsmanual, ifølge håndbogen.
Dokumentation
- Dokument Bosch gashåndbog op til 30 kW PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
