Beskrivelse

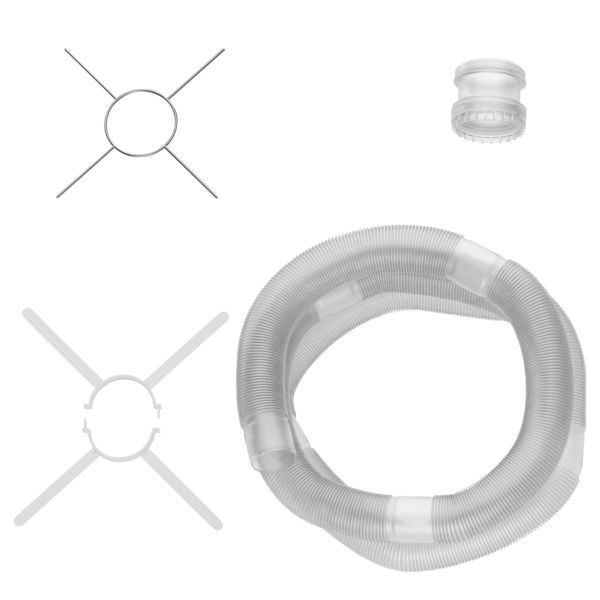

Bosch aftrækspakke DN80 er en pakke til fleksibelt aftræk fra en Bosch-gaskedel, hvor aftrækket føres ned i en skakt eller skorsten. Pakken indeholder fleksibelt DN80-aftræksrør på 15 m, et koblingsstykke, 3 stk. afstandsholdere og bærebeslag til skorstenen. Bosch anfører pakken til aftrækstype C93x, hvor friskluften tages fra skakten.
Fordele
- Komplet pakke: Rør, koblingsstykke, afstandsholdere og bærebeslag til skorsten følger med, så aftrækket kan samles af dele fra Boschs eget DN80-system.
- Rørtype: Det fleksible rør kan føres ned gennem en skakt eller skorsten, og afstandsholderne holder det ifølge Bosch fikseret i skakten.
- Installationstype: Bosch anfører pakken til aftrækstype C93x (friskluft fra skakten).
- Aftrækslængde: Boschs håndbog angiver den maksimale aftrækslængde for hver kombination af kedel og skaktmål.
- Udbygning: Kan forlænges eller vinkles med rør og bøjninger fra samme DN80-system.
Passer den til dit anlæg?
Bruges til
- Aftræk fra Bosch gaskedler, hvor aftrækket føres i en skakt eller skorsten med fleksibelt rør.
- Boschs håndbog anfører pakken til aftrækstype C93x, hvor friskluften tages fra skakten.
Sådan vælger du
- Denne pakke: DN80 fleksibelt aftræk, 15 m rør.
- Bosch fører samme pakke i en 25 m udgave.
- Anden udførelse: DN80/125 aftrækspakke til skorsten, C93x
- Samme system: Aftræksrør DN80, 0,5 m
- Samme system: Aftræksrør DN80, 1 m
- Samme system: Aftræksrør DN80, 2 m
- Samme system: Aftræksbøjning 87° DN80
- Til skaktudmundingen: UV-aftræksrør DN80 med dobbeltmuffe
- Til toppen: Skorstenstop DN80, sort plast, inkl. 0,5 m DN80-rør
Montering
- Alle Bosch aftræksdele og -pakker leveres med en installationsmanual.
- Gaskedlens aftræk installeres af en autoriseret gasinstallatør.
- Medfølger: 15 m fleksibelt DN80-aftræksrør, Koblingsstykke, 3 stk. afstandsholdere, Bærebeslag til skorsten, Installationsmanual.
Til installatøren
- Aftrækstype: Bosch anfører pakken under C93x – splitaftræk DN80/125, fleksibelt rør, friskluft fra skakten.
- Fradrag for bøjninger ved beregning af samlet aftrækslængde: 87° = 1,5 m, 15–45° = 0,5 m.
- Den maksimale samlede aftrækslængde (L=L1+L2) og den maksimale vandrette længde (L2) afhænger af kedeltype og skaktmål – se Boschs gashåndbog.
Se alle tekniske specifikationer →
Tilbehør
Bosch aftræksrør, balanceret, DN80/125, 0,5 m (7 738 112 645)563 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 1 m (7 738 112 646)839 kr. inkl. moms+
Bosch aftræksrør, balanceret, DN80/125, 2 m (7 738 112 647)1.495 kr. inkl. moms+
Bosch aftræksbøjning 45°, balanceret, DN80/125 (7 738 112 593)503 kr. inkl. moms+
Bosch aftræksbøjning 87°, balanceret, DN80/125 (7 738 112 648)595 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor langt må aftrækket være?
Det afhænger af kedel og skaktmål. Boschs gashåndbog har tabeller med samlet maks. aftrækslængde og maks. vandret længde, og hver bøjning trækker fra: 87° = 1,5 m, 15–45° = 0,5 m.
Hvad indeholder pakken?
15 m fleksibelt DN80-aftræksrør, koblingsstykke, 3 stk. afstandsholdere og bærebeslag til skorstenen.
Kan pakken forlænges?
Ja, med rør, forlængerrør og bøjninger fra Boschs DN80-aftrækssystem.
Hvilken aftrækstype er pakken til?
Bosch anfører pakken til aftrækstype C93x, hvor friskluften tages fra skakten.
Dokumentation
- Dokument Bosch gashåndbog op til 30 kW PDF · 3,4 MB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
