Beskrivelse

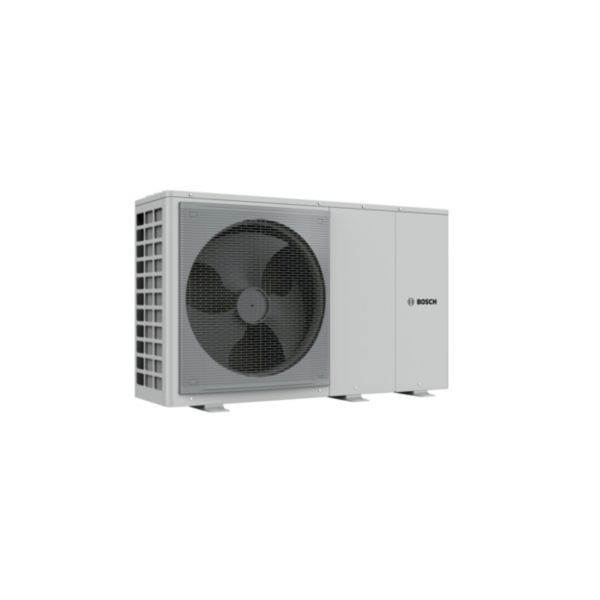

Bosch Compress 2000 AWF 14 R-T er en luft/vand-varmepumpe, hvor hele varmepumpen står udendørs. Den er bygget i semimono-udførelse, så cirkulationspumpe og en 8 liters ekspansionsbeholder sidder i udedelen, og installatøren bygger selv den indendørs installation op uden et klassisk indemodul. Den egner sig til kompakte installationer og til kaskadeløsninger med flere varmepumper. Ved -7/35 °C afgiver den 12,70 kW, og den har energiklasse A+++ ved 35 °C med en SCOP på 4,72.
Fordele
- Minimal plads indendørs: Cirkulationspumpe og ekspansionsbeholder er bygget ind i udedelen, og der er ingen klassisk indedel.
- Virkningsgrad: SCOP 4,72 ved 35 °C fremløb (ErP-virkningsgrad 186 %, A+++) og 3,47 ved 55 °C (ErP-virkningsgrad 135 %, A++).
- Fremløbstemperatur: Op til 65 °C. Uden el-supplement angiver Bosch 60 °C ved 0, -7 og -12 °C udetemperatur og 55 °C ved -20 °C.
- Lydniveau: 65 dB(A) lydeffekt iflg. ErP og 50 dB(A) lydtryk på 1 meters afstand. Silent mode sænker den maksimale lydeffekt til 61 dB(A) og super silent mode til 59 dB(A).
- Kølemiddel R32 i en hermetisk lukket kølekreds.
- Leveres med filter til centralvarmen, en multifunktionsføler og teknisk dokumentation; Bosch angiver, at serien kan udvides til op til 6 enheder i kaskade.
Passer den til dit anlæg?
Bruges til
- Opvarmning og varmt brugsvand med en luft/vand-varmepumpe, hvor hele varmepumpen står udendørs.
- Bosch angiver serien til installationer med krav om kompakte inde-installationer og til kaskadeløsninger med flere varmepumper.
Sådan vælger du
- Denne variant: 12,70 kW afgivet ved -7/35 °C (DS469).
- Mindre: Compress 2000 AWF 8 R-S
- Mindre: Compress 2000 AWF 6 R-S
- Mindre: Compress 2000 AWF 4 R-S
Montering
- Udedelen placeres udendørs; installatøren bygger selv den indendørs del op frem for at bruge et klassisk indemodul.
- Bosch oplyser, at der altid skal bruges et el-varmelegeme, og at der skal tilkøbes en komplet 3-vejsventil, hvis der monteres en varmtvandsbeholder.
- Der skal desuden bruges hovedpumpe til centralvarmen, 3 montagefødder, manometer og evt. ekstra ekspansionsbeholder, hvis anlæggets samlede vandvolumen er større end 150 liter.
- Medfølger: Filter til centralvarmen, Multifunktionsføler (kan fx bruges til varmtvandsbeholderen), Teknisk dokumentation.
- Medfølger ikke: El-varmelegeme (skal altid bruges), 3-vejsventil med motor (ved varmtvandsbeholder), Frostsikringsventil, Hovedpumpe, montagefødder og manometer.
Til installatøren
- Reguleringsform: Semimono-udførelse med cirkulationspumpe og en 8 liters ekspansionsbeholder indbygget i udedelen; installatøren opbygger selv den indendørs installation i stedet for et klassisk indemodul.
- Rørdimensionering: Frem- og returtilslutning DN32 (1 ¼”). Bosch anbefaler, at forbindelsesrørene mellem udedel og bypass i boligen dimensioneres med Bosch’ tryktabsberegningsprogram.
- Friafstand: Minimumsafstandene rundt om varmepumpen skal tages fra Bosch’ montagevejledning – produktarkets tabel angiver dem ikke entydigt.
- Driftsgrænser: Maksimal fremløbstemperatur 65 °C inkl. el-tilskud. Uden el-supplement er grænsen 60 °C ved 0, -7 og -12 °C udetemperatur og 55 °C ved -20 °C. Minimum flowhastighed 0,20 l/s.
- Elektrisk: Strømforsyning 400 V 3N AC, 50 Hz, anbefalet sikringsgruppe 3×16 A gl/C, maks. effektforbrug 5,8 kW, RCD-relæ klasse B.
- Varmtvandsbeholder: Bosch anbefaler 180-500 liter med en spiral på mindst 1,7 m² ved rustfrit stål eller 2,5 m² ved emaljeret spiral.
- Tilbehør der altid skal bruges: Et el-varmelegeme (1- eller 2-faset, 2, 4 eller 6 kW, eller 3-faset, 3, 6 eller 9 kW). Monteres der en varmtvandsbeholder, skal der også bruges en komplet 3-vejsventil med motor til Compress 2000 AWF 14. Der skal desuden bruges en hovedpumpe til centralvarmen, 3 montagefødder, et manometer og evt. en ekspansionsbeholder, hvis det samlede centralvarmevandvolumen er større end 150 liter.
- Driftsområde: Bosch angiver stabil varmtvandsforsyning ved udetemperaturer mellem -25 og 43 °C.
Afgivet effekt, Compress 2000 AWF 14 R-T (normal drift)
| Driftspunkt (ude/fremløb) | Afgivet effekt (kW) |
|---|---|
| -7/35 °C | 12,70 |
| -7/45 °C | 11,90 |
| -7/55 °C | 11,30 |
Afgivet effekt, som bruges til at sikre, at DS469 er overholdt. Data fra Bosch produktark december 2024.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Bosch sensor, 10 meter824 kr. inkl. moms+
Bosch frostsikringsventil3.488 kr. inkl. moms+
Bosch el varmepatron 1 faset, 230 V, 2/4 kW7.244 kr. inkl. moms+
Bosch el varmepatron 3 faset, 400 V, 3/6/9 kW8.094 kr. inkl. moms+
Bosch 3-vejsventil med motor2.739 kr. inkl. moms+
Bosch VVB SWDP 300 OC Varmtvandsbeholder 300 liter med 1 spiral til varmepumper24.242 kr. inkl. moms+
Ofte stillede spørgsmål
Skal der monteres en indedel?
Nej. Compress 2000 AWF består kun af en udendørsenhed. Installatøren bygger selv den indendørs installation op, og styringen monteres inde i boligen.
Hvilket tilbehør skal jeg bruge?
Bosch oplyser, at der altid skal bruges et el-varmelegeme. Skal der laves varmt brugsvand via en varmtvandsbeholder, skal der også bruges en 3-vejsventil med motor til Compress 2000 AWF 14. Der skal desuden bruges en hovedpumpe til centralvarmen, 3 montagefødder og et manometer.
Hvor stor en varmtvandsbeholder passer til?
Bosch anbefaler 180 ~ 500 liter med en spiral på mindst 1,7 m² ved rustfrit stål eller 2,5 m² ved emaljeret spiral.
Skal der bruges ekstra ekspansionsbeholder?
Der sidder en 8 liters ekspansionsbeholder i udedelen. Er det samlede centralvarmevolumen større end 150 liter, kan der være behov for en ekstra ekspansionsbeholder.
Dokumentation
- Produktblad Produktark Compress 2000i AWF 14 & 22 PDF · 497 KB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
