Beskrivelse

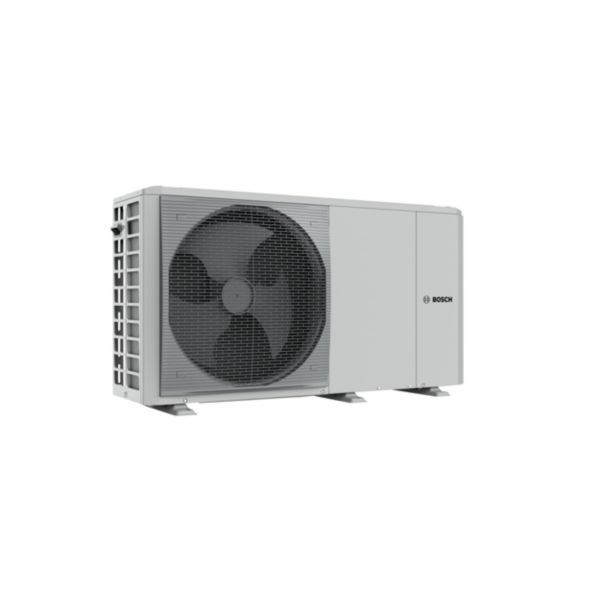

Bosch Compress 2000 AWF 4 R-S er en luft/vand-varmepumpe i semimono-udførelse, hvor hele varmepumpen står udendørs: cirkulationspumpe og en 8 liters ekspansionsbeholder sidder i udedelen, og installatøren bygger selv den indendørs installation op i stedet for et klassisk indemodul. Bosch angiver, at serien egner sig i særlig grad til installationer, hvor der stilles store krav til kompakte indendørs installationer. Ved -7/35 °C afgiver den 4,99 kW, og den har energiklasse A+++ ved 35 °C med en SCOP på 4,85.
Fordele
- Kompakt indendørs installation: Der bruges ikke et klassisk indemodul – cirkulationspumpe og en 8 liters ekspansionsbeholder sidder i udedelen.
- Årsvirkningsgrad: SCOP 4,85 ved 35 °C fremløb og 3,31 ved 55 °C (ErP-virkningsgrad 191 % og 129 %).
- Lydindstillinger: Bosch angiver 55 dB(A) lydeffekt efter ErP, 54 dB(A) i silent mode og 53 dB(A) i super silent mode.
- Fremløbstemperatur: Maks. 65 °C, og uden el-supplement 60 °C ned til -12 °C udetemperatur.
- Kølemiddel: R32 med GWP 675 i en hermetisk lukket kølekreds.
- Medfølger: Filter til centralvarmen og en multifunktionsføler, fx til varmtvandsbeholderen.
Passer den til dit anlæg?
Bruges til
- Opvarmning og varmt brugsvand med en luft/vand-varmepumpe, hvor hele varmepumpen står udendørs.
- Installationer, hvor der stilles store krav til en kompakt indendørs installation.
Sådan vælger du
- Denne variant: 4,99 kW ved -7/35 °C.
- Compress 2000 AWF 6 R-S – 6,21 kW ved -7/35 °C
- Compress 2000 AWF 8 R-S – 7,27 kW ved -7/35 °C
- Compress 2000 AWF 14 R-T – 12,70 kW ved -7/35 °C
Montering
- Udedelen placeres udendørs; installatøren bygger selv den indendørs del op.
- Bosch oplyser, at der altid skal bruges et el-varmelegeme, og at der skal tilkøbes en komplet 3-vejsventil, hvis der monteres en varmtvandsbeholder.
- Fra grossisten skal der bl.a. bruges hovedpumpe til centralvarmen, montagefødder, manometer og evt. ekstra ekspansionsbeholder, hvis anlæggets samlede vandvolumen er større end 150 liter.
- Medfølger: Teknisk dokumentation, Filter til centralvarmen, Multifunktionsføler.
- Medfølger ikke: El-varmelegeme, 3-vejsventil til varmtvandsbeholder, Hovedpumpe til centralvarmen, Montagefødder, Manometer.
Sådan virker den
Compress 2000 AWF består kun af en udendørsenhed – der er ingen indendørsenhed. Installatøren opbygger selv den indendørs installation i stedet for at bruge et klassisk indemodul, og Bosch oplyser, at styringen monteres indendørs, adskilt fra udendørsenheden. Cirkulationspumpe og ekspansionsbeholder sidder i udedelen.
Ifølge Bosch skal systemet altid have et el-varmelegeme, og hvis der monteres varmtvandsbeholder, skal der også bruges en komplet 3-vejsventil, der passer til varmepumpens størrelse.
Til installatøren
- El-tilslutning: 230 V 1 N AC 50 Hz, anbefalet sikring 16 A gl/C, maks. effektforbrug 2,3 kW. Bosch anbefaler RCD-relæ klasse B eller B+ (krav opfyldt ved klasse A).
- Fremløbstemperatur uden el-supplement: maks. 65 °C; 60 °C ved 0, -7 og -12 °C ude og 55 °C ved -20 °C ude.
- Tilbehørskrav: Der skal altid bruges et el-varmelegeme. Monteres en varmtvandsbeholder, skal der også bruges en komplet 3-vejsventil, der passer til varmepumpens størrelse.
- Fra grossisten skal der desuden bruges en hovedpumpe til centralvarmen, 3 montagefødder, et manometer og – hvis det samlede centralvarmevand overstiger 150 liter – en ekstra ekspansionsbeholder.
- Rørtilslutning: 1″ / DN25 til frem- og returløb, minimum flowhastighed 0,11 l/s.
Afgivet effekt, Compress 2000 AWF 4 R-S (normal drift)
| Driftspunkt (ude/fremløb) | Afgivet effekt (kW) |
|---|---|
| -7/35 °C | 4,99 |
| -7/45 °C | 4,54 |
| -7/55 °C | 4,28 |
Afgivet effekt, som bruges til at sikre, at DS469 er overholdt. Data fra Bosch produktark december 2024.
Se alle tekniske specifikationer →
Varianter
- Compress 2000 AWF 6 R-S – 6,21 kW ved -7/35 °C
- Compress 2000 AWF 8 R-S – 7,27 kW ved -7/35 °C
- Compress 2000 AWF 14 R-T – 12,70 kW ved -7/35 °C
Tilbehør
Bosch sensor, 10 meter824 kr. inkl. moms+
Bosch frostsikringsventil3.499 kr. inkl. moms+
Bosch el varmepatron 1 faset, 230 V, 2/4 kW7.244 kr. inkl. moms+
Bosch el varmepatron 3 faset, 400 V, 3/6/9 kW8.094 kr. inkl. moms+
Bosch 3-vejsventil med motor2.737 kr. inkl. moms+
Bosch VVB SWDP 300 OC Varmtvandsbeholder 300 liter med 1 spiral til varmepumper24.242 kr. inkl. moms+
Ofte stillede spørgsmål
Skal der monteres en indedel?
Nej. Compress 2000 AWF består kun af en udendørsenhed. Installatøren bygger selv den indendørs installation op, og styringen monteres inde i boligen.
Hvilket tilbehør skal jeg bruge?
Bosch oplyser, at der altid skal bruges et el-varmelegeme. Skal der laves varmt brugsvand via en varmtvandsbeholder, skal der også bruges en 3-vejsventil med motor, der passer til varmepumpens størrelse. Fra grossisten skal der bl.a. bruges en hovedpumpe til centralvarmen, 3 montagefødder og et manometer.
Hvor stor en varmtvandsbeholder passer til?
Bosch anbefaler 100-300 liter med en spiral på mindst 1,5 m² ved rustfrit stål eller 2,0 m² ved emaljeret spiral.
Skal der bruges ekstra ekspansionsbeholder?
Der sidder en 8 liters ekspansionsbeholder i udedelen. Er det samlede centralvarmevolumen større end 150 liter, kan der være behov for en ekstra ekspansionsbeholder.
Hvilken lydværdi skal bruges i Energistyrelsens støjberegner?
Bosch angiver 55 dB(A) som maksimalt lydeffektniveau til Energistyrelsens støjberegner og 54 dB(A) i silent mode samt 53 dB(A) i super silent mode til natdrift.
Dokumentation
- Produktblad Produktark Compress 2000i AWF 4-6 PDF · 432 KB
Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.
