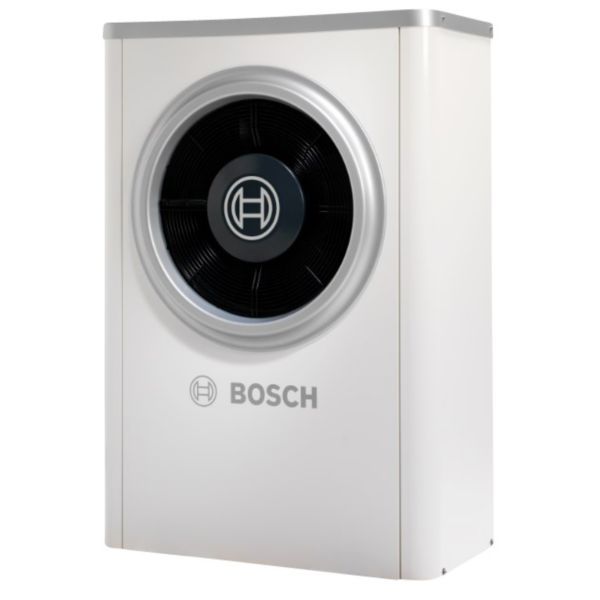

Bosch Compress 7000i AW 7 kW luft/vand varmepumpe, udedel

50.998 kr. inkl. moms

Udedelen til Bosch’ luft/vand-varmepumpe. Den henter varmen i udeluften og kan både varme boligen op og køle den.

  • Varmeeffekt: Maks. 6,2 kW afgivet effekt
  • Fremløb: Op til 62 °C uden el-patron
  • Energiklasse: A+++ ved gulvvarme og A++ ved radiatordrift
  • Indedel: Kombineres med et AWM 9 eller AWE 9-modul
  • Kølekreds: Hermetisk lukket – der løber kun centralvarmevand ud til udedelen

Levering 1–3 hverdage

Varenummer (SKU): 346540007 Kategori:

Beskrivelse

Compress 7000i AW 7 OR-S er udedelen i Bosch’ luft/vand-serie, hvor der løber centralvarmevand – ikke kølemiddel – mellem ude- og indedel. Den inverterstyrede varmepumpe afgiver op til 6,2 kW ved -7/35 °C (DS469) og leverer op til 62 °C fremløb uden el-patron. Udedelen skal kobles til et Compress 7000i AWM(S) alt-i-et-modul eller et væghængt AWE/AWB-modul i størrelse 9.

Fordele

  • Årsvirkningsgrad: SCOP 5,15 ved lavtemperatur (gulvvarme) og 3,70 ved højtemperatur (radiator) ifølge Energistyrelsens liste.
  • Fremløb op til 62 °C uden el-patron og 85 °C med el-patron.
  • Lydniveau: Lydeffekt 54 dB(A) (EN 12102) og 39 dB(A) lydtryk i 1 m ved 35 % kompressorhastighed; natmode sænker den maksimale lydeffekt fra 63 til 58 dB(A).
  • Kan både varme og køle.
  • Intet kølemiddel i rørene ind i huset – kun centralvarmevand mellem ude- og indedel, og kølekredsen i udedelen er hermetisk lukket.
  • Testet eksternt: Bosch oplyser, at Compress 7000i AW er testet af Teknologisk Institut.

Passer den til dit anlæg?

Bruges til

  • Opvarmning, varmt vand og køling med luft/vand-varmepumpe i enfamilieshuse og flerfamilieshuse – Bosch nævner både nybyggeri og renoveringsprojekter samt hybridløsninger.
  • Anlæg, hvor der skal løbe centralvarmevand – ikke kølemiddel – mellem ude- og indedel.

Montering

  • Udedelen skal kombineres med en AWM(S) alt-i-et-indedel eller et væghængt AWE/AWB-modul, som bestilles separat.
  • Opstilles udendørs på en plan og stabil flade og forankres på gulvet. Består varmeanlægget kun af varmekredse med blandeventil, er en bufferbeholder på mindst 50 liter ifølge Bosch ubetinget nødvendig.
  • Bosch oplyser, at ændringer og reparationer kun må udføres af en autoriseret VVS-installatør, og elarbejde kun af en autoriseret elektriker.
  • Medfølger ikke: Indedel (AWM, AWMS, AWE eller AWB), El-tracing til kondensafløb, Lyddæmper, Beskyttelsesgitter, Rørskjuler.
Til installatøren
  • Pladskrav: Mindst 2 m friplads foran udblæsningen (hegn foran varmepumpen maks. 1,2 m højt), 400 mm bagved uden lyddæmper eller 700 mm med lyddæmper, 500 mm over og til siden min. 0,5 m til højre + 2 m til venstre (eller omvendt 0,8 m/2 m). Et fast beskyttelsestag skal sidde mindst 500 mm over varmepumpen; et aftageligt tag mindst 400 mm.
  • El-tilslutning: 230 V, 1N AC, 50 Hz, anbefalet sikringsstørrelse 16 A (gL/C), HPFI-klasse A, maks. effektforbrug 3,2 kW, effektfaktor cos phi > 0,97 og højst 10 kompressorstarter i timen.
  • Varmebærer: Minimumsflow 0,33 l/s og internt trykfald 7,8 kPa.
  • Anlæggets volumen: Ved gulvvarme uden bufferbeholder kræver Bosch mindst 6 m² gulvareal, og mindst 30 m² anbefales. Ved varmeapparater uden blandeventil og bufferbeholder kræves mindst ét varmeapparat på 500 W, og mindst fire anbefales. Består varmeanlægget kun af varmekredse med blandeventil, er en bufferbeholder ubetinget nødvendig – mindst 50 liter. Ved kun blæsekonvektorer kræves en bufferbeholder på mindst 10 l, og ved køledrift med blæsekonvektorer anbefaler Bosch mindst 100 liter.
  • Driftsgrænser: Maks. installationshøjde 2000 moh, kapslingsklasse IP X4 og maksimal luftstrøm 4500 m³/h.
  • Montage: Kondensatet ledes bort via et 32 mm plastrør til et frostfrit afløb, der eventuelt er forsynet med en ekstra røropvarmning. Afløbet skal have tilstrækkeligt fald, så der ikke står vand i røret, og kondensatet kan ledes i en grusbakke, en stenkasse eller et regnvandsafløb. Varmepumpen skal forankres på gulvet, så den ikke kan vælte.
  • Transport og opbevaring: Varmepumpen skal altid transporteres og opbevares opretstående og må kun vippes midlertidigt forover. Den må ikke opbevares ved temperaturer under -20 °C og må ikke opbevares udendørs uden sidepaneler, frontplade og tag. Transportsikringen (skrue med rød markering) skrues af ved montagen.
  • Advarsel: Foran varmepumper med støjbeskyttelsesafdækning (tilbehør) kan der dannes is – Bosch markerer området som en farezone.

Maks. afgivet effekt, Compress 7000i AW 7 (DS469)

Driftspunkt kW
–7 °C / 35 °C 6,2
–7 °C / 45 °C 5,9
–7 °C / 55 °C 5,2

Afgivet effekt iflg. DS469. Data fra producentens produktark.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken indedel skal jeg bruge?
Ifølge Bosch kombineres AW 5, 7 og 9 med AWM/AWMS 9 eller AWE/AWB 9. AWM er alt-i-et-modulet med varmtvandsbeholder, AWE er et væghængt modul med el-backup til anlæg med eller uden varmt vand.

Hvor meget plads skal der være omkring udedelen?
Mindst 2 m foran udblæsningen (hegn foran maks. 1,2 m højt), 400 mm bagved uden lyddæmper eller 700 mm med lyddæmper og 500 mm over. Til siden kræves min. 0,5 m til højre og 2 m til venstre – eller omvendt 0,8 m til venstre og 2 m til højre.

Hvordan skal kondensvandet ledes væk?
Kondensatet ledes via et 32 mm plastrør til et frostfrit afløb, en grusbakke/stenkasse eller et regnvandsafløb. Bosch skriver, at afløbet eventuelt kan forsynes med en ekstra røropvarmning (el-tracing).

Hvor varmt fremløb kan den levere?
Op til 62 °C uden el-patron og op til 85 °C med el-patron.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, udedel, monovalent
ModelCompress 7000i AW 7 OR-S
Bosch varenr.8738209128
Maks. afgivet effekt (DS469) ved -7/35 °C6,2 kW
Maks. afgivet effekt (DS469) ved -7/45 °C5,9 kW
Maks. afgivet effekt (DS469) ved -7/55 °C5,2 kW
Udgangseffekt ved A-7/W35, nominel belastning (EN 14511)5,93 kW
COP ved A-7/W35, nominel belastning (EN 14511)2,79
Modulationsområde ved A-7/W351,5–5,9 kW
Udgangseffekt ved A+2/W35, kompressorhastighed 100 % (EN 14511)6,26 kW
Energiklasse gulvvarme / radiator / varmt vandA+++ / A++ / A
SCOP lavtemp. / højtemp. (Energistyrelsens liste)5,15 / 3,70
Lydeffekt (EN 12102)54 dB(A)
Maks. lydeffekt63 dB(A)
Maks. lydeffekt, natmode (”Stille drift”)58 dB(A)
Maks. lydeffekt med lyddæmper / med lyddæmper og natmode (Bosch' støjberegner)58 / 54 dB(A)
Lydtryk i 1 m (35 % kompressorhastighed)39 dB(A)
Maks. fremløb uden / med el-patron62 / 85 °C
Spændingsforsyning230 V, 1N AC, 50 Hz
Anbefalet sikringsstørrelse16 A (gL/C)
HPFI-klasseA
Maks. effektforbrug (el)3,2 kW
Effektfaktor cos phi ved maksimal ydelse> 0,97
Nominelt effektforbrug for kompressor ved A-7/W352,13 kW
Blød opstartJa, inverter
Maks. antal kompressorstarter10 pr. time
KølemiddelR410A, 1,75 kg (hermetisk lukket kreds)
GWP100 (R410A) / CO2-ækvivalent2088 / 3,65 t
KapslingsklasseIP X4
Maks. blæsermotoreffekt180 W
Maksimal luftstrøm4500 m³/h
Min. vandflow (varmebærer)0,33 l/s
Internt trykfald (varmepumpe)7,8 kPa
Friafstand foran / bag / over2 m (hegn maks. 1,2 m) / 400 mm uden lyddæmper, 700 mm med / 500 mm
Friafstand til sidenmin. 0,5 m til højre og 2 m til venstre (eller 0,8 m til venstre og 2 m til højre)
Maks. installationshøjde2000 moh
Kondensatafløb32 mm plastrør
Mål (H × B × D)1380 × 930 × 440 mm
Nettovægt komplet (inkl. kapper)107 kg
Nettovægt transport (uden kapper)89 kg
Passer til indedelAWM 9, AWMS 9, AWE 9 eller AWB 9
Mærke
Varenummer346540007
EAN4057749338594
