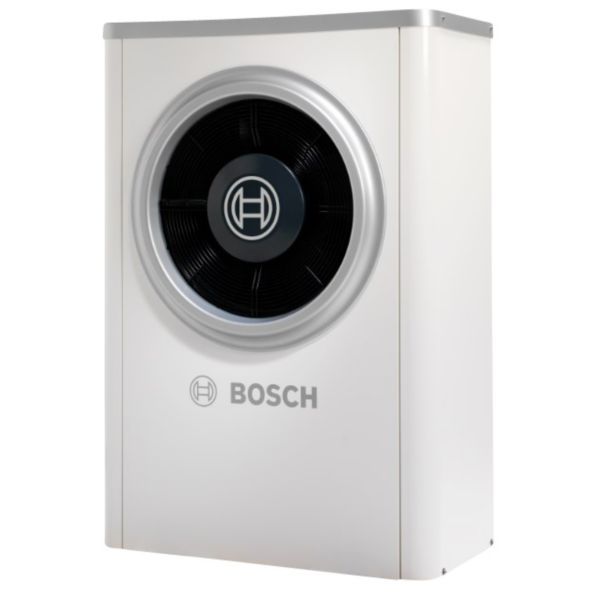

Bosch Compress 7000i AW 17 kW luft/vand varmepumpe, udedel

75.875 kr. inkl. moms

Luft/vand-varmepumpe til udendørs opstilling, som kombineres med en Bosch-indedel. Den opvarmer boligen med luft som energikilde og kan også køle om sommeren.

  • Ydelse: Inverterstyret udedel, der regulerer varmen trinløst fra 4,0 til 13,0 kW.
  • Varmt fremløb: Op til 62 °C uden el-patron.
  • Køling: Kan også køle boligen om sommeren.
  • Indedel: Kombineres med en Bosch-indedel AWM/AWMS eller AWE/AWB, som bestilles separat.
  • Testet: Bosch oplyser, at serien er testet af Teknologisk Institut.

Levering 1–3 hverdage

Varenummer (SKU): 346540017 Kategori:

Beskrivelse

Bosch Compress 7000i AW 17 er udedelen i et luft/vand-varmepumpesystem, hvor der løber almindeligt centralvarmevand mellem udedel og indedel. Den er inverterstyret, så ydelsen reguleres trinløst efter husets behov, og den kan levere fremløb op til 62 °C uden el-patron. Udedelen skal kombineres med en Bosch-indedel – enten et gulvstående AWM(S)-modul eller et væghængt AWE- eller AWB-modul.

Fordele

  • Trinløs drift: Inverterstyringen regulerer ydelsen fra 4,0 til 13,0 kW ved -7 °C ude og 35 °C fremløb, så varmepumpen kører jævnt i stedet for at starte og stoppe.
  • Varmt nok til radiatorer: Op til 62 °C fremløb uden el-patron, og op til 85 °C når indedelens el-patron bruges (Bosch).
  • Køling om sommeren: Anlægget kan køle boligen, når køledrift er valgt.
  • Høj energiklasse: Bosch angiver energiklasse A+++ ved gulvvarme og A++ ved radiatordrift, med årsvirkningsgrad 191 % ved 35 °C fremløb.
  • Stille drift kan vælges: Varmepumpen har en stille driftsform, og Bosch har lyddæmpende ind- og udblæsningskapper som tilbehør.
  • Testet i Danmark: Bosch oplyser, at Compress 7000i AW er testet af Teknologisk Institut.

Passer den til dit anlæg?

Bruges til

  • Opvarmning, varmt vand og køling med luft/vand-varmepumpe i enfamilieshuse og flerfamilieshuse – Bosch nævner både nybyggeri og renoveringsprojekter.
  • Anlæg, hvor der skal løbe centralvarmevand – ikke kølemiddel – mellem ude- og indedel.
  • Bosch nævner også hybridløsninger, hvor varmepumpen kombineres med et andet varmeanlæg.

Sådan vælger du

Montering

  • Udedelen skal kombineres med en AWM(S) alt-i-et-indedel eller et væghængt AWE- eller AWB-modul, som bestilles separat.
  • Opstilles udendørs på en plan og stabil flade og forankres på gulvet. Bosch angiver mindst 2 m friafstand foran udblæsningen.
  • Varmebærerens frem- og returløb er DN25, og kondensvandet ledes væk i et 32 mm plastrør.
  • Anlæg, der kun har varmekredse med blandeventil, kræver ifølge Bosch en bufferbeholder på mindst 100 liter.
  • Bosch oplyser, at ændringer og reparationer kun må udføres af en autoriseret VVS-installatør, og elarbejde kun af en autoriseret elektriker.
  • Medfølger ikke: Indedel AWM/AWMS eller AWE/AWB (bestilles separat), Bufferbeholder, hvis anlægget kun har varmekredse med blandeventil (mindst 100 liter), Lyddæmpende ind- og udblæsningskapper, beskyttelsesgitter og rørskjuler (tilbehør hos Bosch).
Til installatøren
  • Regulering: Inverterstyret med blød opstart (startstrøm < 5 A) og højst 10 kompressorstarts pr. time. Modulationsområdet er 4,0–13,0 kW ved A-7/W35 og 5,5–14 kW ved A+2/W35.
  • Elektrisk: 400 V 3 N AC, 50 Hz med anbefalet sikring 3 × 13 A (gL/C) og HPFI-klasse A. Maks. effektforbrug er 7,2 kW, og kompressorens nominelle effektforbrug ved A-7/W35 er 5,11 kW. Ydelsesfaktor cos phi > 0,97 ved maksimal ydelse.
  • Varmebærer: Minimumsflow 0,81 l/s og internt trykfald 22,9 kPa. Frem- og returløb er DN25.
  • Blæser: Maks. blæsermotoreffekt 280 W (DC-omformer) og maksimal luftstrøm 7300 m³/h.
  • Anlægsvolumen: Ved ren gulvvarme uden bufferbeholder kræver Bosch mindst 22 m² gulvareal, og anbefaler mindst 100 m² for at undgå, at el-tilskuddet aktiveres under afrimning. I anlæg med varmeapparater uden blandeventil og bufferbeholder kræves mindst 4 varmeapparater à ca. 500 W. Består anlægget kun af varmekredse med blandeventil, er en bufferbeholder på mindst 100 liter ubetinget nødvendig, og ved blæsekonvektorer alene mindst 10 l.
  • Montage: Varmepumpen forankres på gulvet, og transportsikringen (skrue med rød markering) skrues af. Mindste friafstande: 2 m foran udblæsningen, 400 mm bag (700 mm med lyddæmper), 600 mm over og i siden mindst 0,5 m til højre og 2 m til venstre eller 0,8 m til venstre og 2 m til højre.
  • Transport og opbevaring: Varmepumpen skal transporteres og opbevares opretstående – den må vippes forover, men ikke lægges ned – og må ikke opbevares under -20 °C. Den må ikke stå udendørs uden sidepaneler, frontplade og tag, da kabinettet er en forudsætning for IP-ratingen.
  • Montagehøjde: Kan installeres op til 2000 meter over havet.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilken indedel skal den bruges med?
Bosch angiver, at Compress 7000i AW skal kombineres med et gulvstillet AWM(S) alt-i-et-indemodul eller et væghængt AWE- eller AWB-modul.

Kan den køle?
Ja. Udedelen kan også køle boligen, når køledrift er aktiveret. Bruges blæsekonvektorer samtidig, anbefaler Bosch en bufferbeholder på mindst 100 liter.

Hvor varmt fremløb kan den levere?
Op til 62 °C med varmepumpen alene. Med el-patron angiver Bosch op til 85 °C.

Hvor meget plads skal der være omkring den?
Bosch angiver mindst 2 m fri foran udblæsningen (hegn foran må højst være 1,2 m), 400 mm bag varmepumpen uden lyddæmper (700 mm med), 600 mm over den og i siden mindst 0,5 m til højre og 2 m til venstre – eller 0,8 m til venstre og 2 m til højre.

Skal der en bufferbeholder til?
I varmeanlæg, der kun består af varmekredse med blandeventil, er en bufferbeholder på mindst 100 liter ubetinget nødvendig ifølge Bosch. Ved ren gulvvarme uden bufferbeholder kræver Bosch mindst 22 m² gulvareal.

Hvilke rør skal bruges til kondensvand?
Bosch anviser at lægge 32 mm-plastrøret fra kondensattilslutningen til et afløb – fx en grusbakke, en stenkasse eller et regnvandsafløb.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bosch-homecomfort.com). Ret til ændringer forbeholdes.

Specifikationer

TypeLuft/vand-varmepumpe, udedel (monovalent udførelse)
ModelCS7000iAW 17 OR-T
Bestillingsnr.8738209132
Modulationsområde ved A-7/W354,0–13,0 kW
Modulationsområde ved A+2/W355,5–14 kW
Nominel nytteeffekt (lavtemperatur, gennemsnitligt klima)12 kW
Nominel nytteeffekt (gennemsnitligt klima)10 kW
Maks. afgivet effekt ved -7 °C/45 °C (DS469)12,0 kW
Maks. afgivet effekt ved -7 °C/55 °C (DS469)10,7 kW
KøledriftJa
Energiklasse lavtemperatur (gulvvarme) / højtemperatur (radiator)A+++ / A++
Årsvirkningsgrad ηs 35 °C / 55 °C (middelvarmt klima)191 % / 142 %
Maks. fremløbstemperatur62 °C uden el-patron, 85 °C med el-patron
KølemiddelR410A, 4,0 kg (8,35 t CO2e, GWP100 2088), hermetisk lukket kredsløb
Strømforsyning400 V 3 N AC, 50 Hz
Anbefalet sikringsstørrelse3 × 13 A (gL/C)
HPFI-klasseA
Maks. effektforbrug7,2 kW
Nominelt effektforbrug kompressor ved A-7/W355,11 kW
Ydelsesfaktor cos phi ved maksimal ydelse> 0,97
Blød opstartJa, inverter; startstrøm < 5 A
Maks. antal kompressorstarts10 pr. time
KapslingsklasseIP X4
Maks. luftstrøm7300 m³/h
Maks. blæsermotoreffekt (DC-omformer)280 W
Minimumsflow varmebærer0,81 l/s
Internt trykfald varmebærer22,9 kPa
Varmebærertilslutning (frem og retur)DN25
Kondensatafløb32 mm plastrør
OpstillingshøjdeOp til 2000 m over havet
OpbevaringOpretstående; må ikke opbevares under -20 °C
Mindste friafstand foran udblæsningen2 m (maks. højde på hegn foran varmepumpen 1,2 m)
Mindste friafstand bag varmepumpen400 mm uden lyddæmper, 700 mm med lyddæmper
Mindste friafstand over varmepumpen600 mm
Mindste friafstand i sidenMin. 0,5 m til højre og 2 m til venstre, eller min. 0,8 m til venstre og 2 m til højre
Mål udedel (h × b × d)1695 × 1122 × 545 mm
Vægt udedel193 kg med vægge og øverste afdækning (165 kg uden)
Mærke
Varenummer346540017
EAN4057749338624
