Beskrivelse

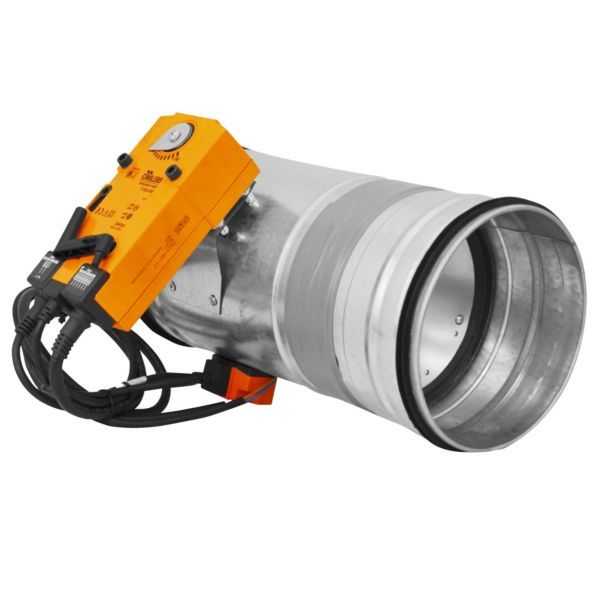

Altech brandspjæld Ø125 mm (type FDA-12-M) afspærrer ventilationskanalen mellem to brandafsnit og lukker automatisk i tilfælde af brand. Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S efter EN 13501-3+A1 – afhængigt af bygningsadskillelsens egen brandklasse – og spjældet er brandprøvet efter EN 1366-2. Denne 230 V-udgave er udført med en motor med returfjeder, koblet med en termisk sikring.
Fordele
- Lukker uden hjælp: Spjældbladet står åbent under normal drift og lukker automatisk, hvis der går brand i anlægget.
- Lodret eller vandret: Alnor angiver spjældet til både lodrette og vandrette bygningsadskillelser.
- Prøvet og klassificeret: Brandprøvet efter EN 1366-2 og klassificeret efter EN 13501-3+A1; produktionen følger EN 15650.
- Godkendte konstruktioner: Alnor angiver, hvilke bygningsadskillelser spjældet må monteres i – beton, murværk og gipspladevæg på stålskelet.
Passer den til dit anlæg?
Bruges til
- Brandspjæld til ventilationskanaler mellem to brandafsnit, der lukker automatisk ved brand.
- Indbygges, hvor kanalen føres gennem en bygningsadskillelse.
Sådan vælger du
- Denne udgave: DN125 (Ø125 mm), 230 V med returfjeder (FDA-12-M).
- Større dimension: Altech brandspjæld Ø160 mm, 230 V
Montering
- Vælg dimensionen (DN125 eller DN160) efter ventilationskanalens tilslutningsmål.
- Bygningsadskillelsens mindste tykkelse afhænger af konstruktionstypen: Alnor angiver mindst 115 mm for en betonvæg eller en muret væg, 125 mm for en gipspladevæg på stålskelet og 150 mm for en betondækning.
- Brandklassen gælder, afhængigt af brandklassen for den bygningsadskillelse spjældet monteres i.
Til installatøren
- Brandklasse: Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S, afhængigt af brandklassen for den bygningsadskillelse spjældet monteres i.
- Bygningsadskillelse: Mindst 150 mm for en betondækning, 115 mm for en betonvæg eller en muret væg (fuldsten eller cellebeton), og 125 mm for en gipspladevæg på stålskelet med brandklasse mindst EI 120.
- Lukkefunktion: Spjældbladet står åbent under normal drift og lukker automatisk ved brand. Motoren har returfjeder og er koblet med en termisk sikring (FDA-12-M).
- Dokumentation: Alnor henviser til spjældets drifts- og vedligeholdelsesvejledning for de øvrige oplysninger.
Tryktab og lydeffekt, DN125
| Lufthastighed (m/s) | Luftmængde (l/s) | Tryktab (Pa) | Lydeffekt LWA (dB(A)) |
|---|---|---|---|
| 2 | 18 | 2 | 11 |
| 4 | 37 | 10 | 32 |
| 6 | 55 | 22 | 44 |
| 8 | 73 | 40 | 52 |
| 10 | 92 | 62 | 59 |
Alnors egne værdier for denne dimension. LWA = A-vægtet lydeffektniveau afgivet til kanalsystemet.
Se alle tekniske specifikationer →
Varianter
Ofte stillede spørgsmål
Hvornår lukker spjældet?
Under normal drift står spjældbladet åbent, og det lukker automatisk ved brand. FDA-12-M-udgaven har en motor med returfjeder, som er koblet med en termisk sikring.
Kan spjældet monteres både lodret og vandret?
Ja, Alnor angiver, at det kan monteres i både lodrette og vandrette bygningsadskillelser.
Hvor tyk skal bygningsadskillelsen mindst være?
Det afhænger af konstruktionstypen: mindst 150 mm for en betondækning, 115 mm for en betonvæg eller en muret væg (fuldsten eller cellebeton), og 125 mm for en gipspladevæg på stålskelet med brandklasse mindst EI 120.
Gælder brandklassen uanset, hvor spjældet sidder?
Nej. Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S afhængigt af brandklassen for den bygningsadskillelse, spjældet monteres i.
