Altech FDA-12-M brandspjæld EI 120 (ve ho i ↔ o) S, DN160, 230 V

3.396 kr. inkl. moms

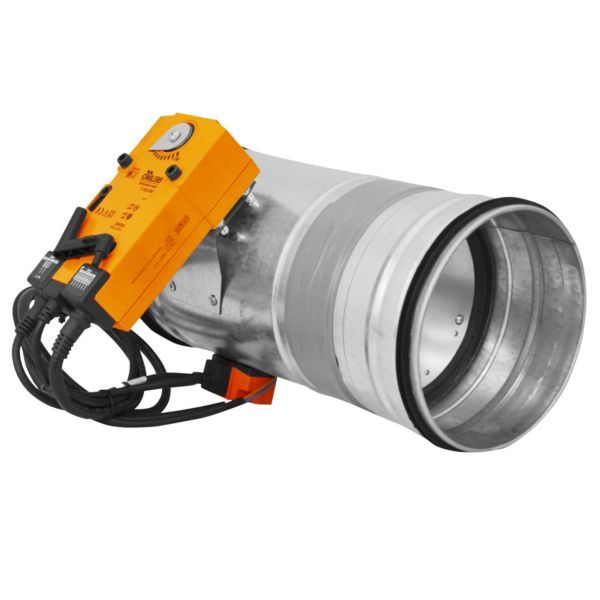

Altech brandspjæld til ventilationskanaler – lukker automatisk ved brand og afspærrer mellem to brandafsnit.

  • Type: Cirkulært brandspjæld DN160 til ventilationskanaler.
  • Brandklasse: EI 120 (ve ho i ↔ o) S – afhænger af bygningsadskillelsens egen brandklasse.
  • Motor: 230 V med returfjeder, koblet med termisk sikring.
  • Materiale: Hus i galvaniseret stål, spjældblad af silikat-cementplade.

Bestillingsvare – skriv til info@klimaogvarme.dk for leveringstid før bestilling

Varenummer (SKU): 354071175 Kategori:

Beskrivelse

Altech brandspjæld Ø160 mm (type FDA-12-M) afspærrer ventilationskanalen mellem to brandafsnit og lukker automatisk i tilfælde af brand. Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S efter EN 13501-3+A1 – afhængigt af bygningsadskillelsens egen brandklasse – og spjældet er brandprøvet efter EN 1366-2. Denne 230 V-udgave er udført med en motor med returfjeder, koblet med en termisk sikring.

Fordele

  • Lukker uden hjælp: Spjældbladet står åbent under normal drift og lukker automatisk, hvis der går brand i anlægget.
  • Lodret eller vandret: Alnor angiver spjældet til både lodrette og vandrette bygningsadskillelser.
  • Prøvet og klassificeret: Brandprøvet efter EN 1366-2 og klassificeret efter EN 13501-3+A1; produktionen følger EN 15650.
  • Godkendte konstruktioner: Alnor angiver, hvilke bygningsadskillelser spjældet må monteres i – beton, murværk og gipspladevæg på stålskelet.

Passer den til dit anlæg?

Bruges til

  • Brandspjæld til ventilationskanaler mellem to brandafsnit, der lukker automatisk ved brand.
  • Indbygges, hvor kanalen føres gennem en bygningsadskillelse.

Sådan vælger du

Montering

  • Vælg dimensionen (DN125 eller DN160) efter ventilationskanalens tilslutningsmål.
  • Bygningsadskillelsens mindste tykkelse afhænger af konstruktionstypen: Alnor angiver mindst 115 mm for en betonvæg eller en muret væg, 125 mm for en gipspladevæg på stålskelet og 150 mm for en betondækning.
  • Brandklassen gælder, afhængigt af brandklassen for den bygningsadskillelse spjældet monteres i.
Til installatøren
  • Brandklasse: Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S, afhængigt af brandklassen for den bygningsadskillelse spjældet monteres i.
  • Bygningsadskillelse: Mindst 150 mm for en betondækning, 115 mm for en betonvæg eller en muret væg (fuldsten eller cellebeton), og 125 mm for en gipspladevæg på stålskelet med brandklasse mindst EI 120.
  • Lukkefunktion: Spjældbladet står åbent under normal drift og lukker automatisk ved brand. Motoren har returfjeder og er koblet med en termisk sikring (FDA-12-M).
  • Dokumentation: Alnor henviser til spjældets drifts- og vedligeholdelsesvejledning for de øvrige oplysninger.

Tryktab og lydeffekt, DN160

Lufthastighed (m/s) Luftmængde (l/s) Tryktab (Pa) Lydeffekt LWA (dB(A))
2 32 2 9
4 64 6 31
6 97 14 43
8 129 25 51
10 161 39 57

Alnors egne værdier for denne dimension. LWA = A-vægtet lydeffektniveau afgivet til kanalsystemet.

Varianter

Ofte stillede spørgsmål

Hvornår lukker spjældet?
Under normal drift står spjældbladet åbent, og det lukker automatisk ved brand. FDA-12-M-udgaven har en motor med returfjeder, som er koblet med en termisk sikring.

Kan spjældet monteres både lodret og vandret?
Ja, Alnor angiver, at det kan monteres i både lodrette og vandrette bygningsadskillelser.

Hvor tyk skal bygningsadskillelsen mindst være?
Det afhænger af konstruktionstypen: mindst 150 mm for en betondækning, 115 mm for en betonvæg eller en muret væg (fuldsten eller cellebeton), og 125 mm for en gipspladevæg på stålskelet med brandklasse mindst EI 120.

Gælder brandklassen uanset, hvor spjældet sidder?
Nej. Alnor angiver brandklassen EI 120 (ve ho i ↔ o) S afhængigt af brandklassen for den bygningsadskillelse, spjældet monteres i.

Dokumentation

Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.

Specifikationer

TypeCirkulært brandspjæld FDA-12-M (motor med returfjeder)
Nominel dimensionDN160
Ød159,0 mm
Længde L / L1132 mm / 248 mm
Mål e36,0 mm
BrandklasseEI 120 (ve ho i ↔ o) S (afhænger af bygningsadskillelsens brandklasse)
KlassificeringEN 13501-3+A1
BrandprøvningEN 1366-2
ProduktstandardEN 15650
Forsyningsspænding230 V
MaterialeGalvaniseret stålplade; spjældblad af silikat-cementplade
OprindelseslandPolen (PL)
Mærke
Varenummer354071175
Vægt2,916 kg
