Beskrivelse

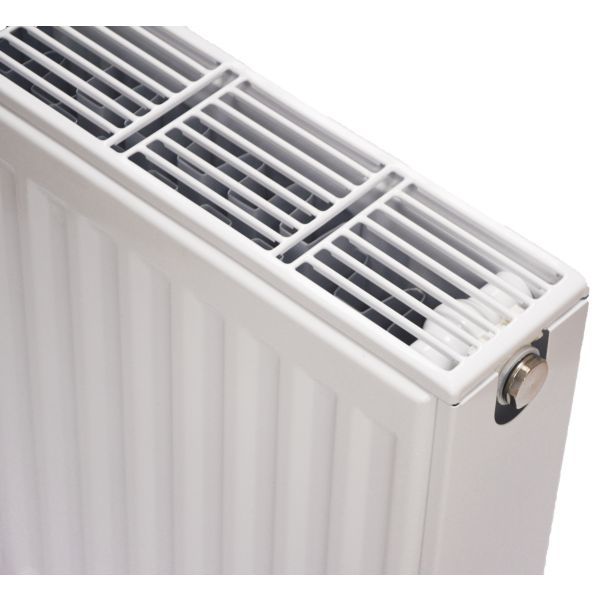

Altech C4 type 22 er en kompakt panelradiator på 500 × 700 mm (højde × længde) med toprist og gavle monteret fra fabrikken. Radiatoren har fire ½” standardanboringer og er lakeret i hvid RAL 9016. Varmeydelsen er 1.046 W ved 75/65/20 °C og 415 W ved den lave temperatur 55/35/20 °C.
Fordele
- Udstyr: Leveres med monteret toprist og gavle.
- Ydelse ved lav fremløbstemperatur: 415 W ved 55/35/20 °C.
- Driftstemperatur: Maks. 110 °C ifølge producentens datablad.
- Varmefordelingsmålere: Velegnet til både elektroniske målere og fordampningsmålere.
- Farve: Hvid RAL 9016 efter affedtning, fosfatering, kataforetisk primer og pulverlakering.
- Garanti: Producenten giver 10 års garanti, når installationsanvisningerne er fulgt.
Passer den til dit anlæg?
Bruges til
- Opvarmning af rum i boligen med radiatorer.
- Anlæg med høje og lave vandtemperaturer: ydelsen er oplyst ved 75/65, 70/40, 60/40, 55/45 og 55/35/20 °C efter EN 442-1:2014.
- Anlæg, hvor varmen fordeles efter målere på radiatorerne: velegnet til både elektroniske målere og fordampningsmålere efter EN 834 og EN 835.
- Ikke til vådrum som badeværelser, bruserum og omklædningsrum – her skal der bruges en radiator af galvaniseret stål, som ikke findes i Altech-sortimentet.
Sådan vælger du
- Denne variant: Altech C4 type 22, 500 × 700 mm – 1.046 W ved 75/65/20 °C og 415 W ved 55/35/20 °C, dybde 100 mm.
- Mindre varmebehov, kortere: Altech C4 type 22, 500 × 600 mm – 896 W ved 75/65/20 °C
- Mere varme, længere: Altech C4 type 22, 500 × 800 mm – 1.195 W ved 75/65/20 °C
Montering
- Medfølger: monteringsvejledning, prop, luftskrue og L-bæringer med skruer og plugs.
- Databladet oplyser, at de medfølgende vægbeslag giver mulighed for to indstillinger af vægafstand.
- Tilslutning via 4 × ½” standardanboringer; radiatorventil og termostat medfølger ikke.
- Medfølger: Monteringsvejledning, Prop, Luftskrue, L-bæringer med skruer og plugs.
- Medfølger ikke: Bærebøjler (ikke til C4-serien), Radiatorventil og termostat.
Til installatøren
- Driftsgrænser: Maks. driftstryk 10 bar (testet ved 13 bar) og maks. driftstemperatur 110 °C.
- Tilslutning: Databladet angiver tilladte og ikke-tilladte tilslutningsmåder for frem- og returløb på venstre- og højrehængt radiator.
- Kompakt tilslutning: Ved tilslutning som kompakt radiator skal indsatsen fjernes, og begge nedre plastpropper erstattes med messingpropper.
- Bærebøjler: Ingen til C4-serien (modsat C4-200 og P4, som har bærebøjler).
- Ventilindsatser: IMI Heimeier samt Danfoss RA-N og RA-U ventilindsatser kan benyttes.
Se alle tekniske specifikationer →
Varianter
- Altech C4 type 22, 500 × 400 mm – 598 W (75/65/20 °C)
- Altech C4 type 22, 500 × 500 mm – 474 W (75/65/20 °C)
- Altech C4 type 22, 500 × 600 mm – 896 W (75/65/20 °C)
- Altech C4 type 22, 500 × 800 mm – 1.195 W (75/65/20 °C)
- Altech C4 type 22, 500 × 900 mm – 1.345 W (75/65/20 °C)
- Altech C4 type 22, 500 × 1.000 mm – 1.494 W (75/65/20 °C)
Tilbehør
Altech J-bæring 500 mm, T20-33, top til bund, sæt114 kr. inkl. moms+
Altech L-vægbæring 500 mm til panelradiator, sæt á 2 stk57 kr. inkl. moms+
Altech endegavlsæt til radiator type 22, højde 500 mm, til Compact 4, C6 og P4174 kr. inkl. moms+
Altech toprist 700 mm, til C4 og C6 radiator type 22, hvid RAL 901685 kr. inkl. moms+
Altech clips til radiator toprist, type 22 og 339 kr. inkl. moms+
Altech fastgørelsesklemme til radiator toprist, alle typer9 kr. inkl. moms+
Altech radiatorben til færdigt gulv 130–175 mm, til C4/C6/P4 radiatorer, RAL 9016, sæt743 kr. inkl. moms+
Altech spraymaling til radiatorer, 150 ml, hvid RAL 9016219 kr. inkl. moms+
Altech lakstift til radiatorer, 12 ml, hvid RAL 9016135 kr. inkl. moms+
Danfoss RA-N radiatorventil 15, 1/2'' ligeløbende , 013G0014145 kr. inkl. moms+
Ofte stillede spørgsmål
Hvor meget varme giver radiatoren ved lav fremløbstemperatur?
Ifølge producentens datablad yder den 415 W ved 55/35/20 °C og 530 W ved både 55/45/20 °C og 60/40/20 °C.
Kan radiatoren bruges med varmefordelingsmålere?
Ja. Producenten oplyser, at den er velegnet til både elektroniske målere og varmefordampningsmålere efter EN 834 og EN 835.
Hvilket tryk og hvilken temperatur kan den klare?
Maks. driftstryk er 10 bar (testet ved 13 bar), og maks. driftstemperatur er 110 °C.
Hvad følger med radiatoren?
Monteringsvejledning, prop, luftskrue og L-bæringer med skruer og plugs. Ekstra bæringer, radiatorben og topriste fås som tilbehør.
Dokumentation
Tekniske data fra producentens officielle materiale (www.bd.dk). Ret til ændringer forbeholdes.
