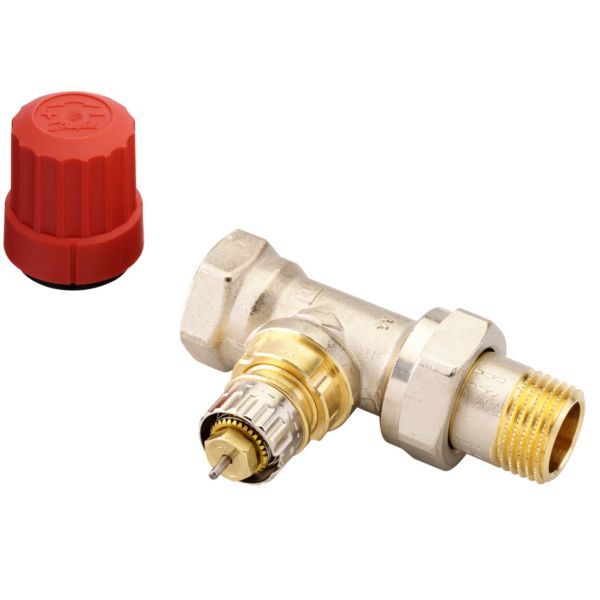

Danfoss RA-N radiatorventil 15, 1/2” ligeløbende , 013G0014

145 kr. inkl. moms

Danfoss RA-N radiatorventil med indbygget forindstilling til tostrengsanlæg, så hver radiator kun får den vandmængde, den er dimensioneret til.

  • Tilslutning: 1/2″ udvendigt gevind (R 1/2) mod radiatoren og 1/2″ indvendigt gevind (Rp 1/2) mod røret.
  • Forindstilling: Indbygget, så den maksimale vandgennemstrømning ikke overskrides.
  • Følere: Alle termostatiske elementer i RA 2000-serien passer til RA-N (bestilles separat).
  • Byggeperiode: Varmen kan reguleres med ventilhusets røde dækhætte, før følerelementet er monteret.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403202004 Kategori:

Beskrivelse

Danfoss RA-N 15 er en forniklet radiatorventil med indbygget forindstilling til tostrengsanlæg. Forindstillingen sikrer, at den maksimale vandgennemstrømning ikke overskrides, så varmen fordeles jævnere mellem radiatorerne. Ventilen har 1/2″ udvendigt gevind (R 1/2) mod radiatoren og 1/2″ indvendigt gevind (Rp 1/2) mod røret, og alle termostatiske elementer i RA 2000-serien passer til den.

Fordele

  • Varmefordeling: Den indbyggede forindstilling sikrer, at den maksimale vandgennemstrømning ikke overskrides.
  • Passer til RA 2000-følere: Alle termostatiske elementer i RA 2000-serien passer til RA-N, og de tekniske data i kombinationen opfylder EN 215.
  • Forindstilling: Indstillingsværdien sættes på ringen uden brug af specialværktøj.
  • Pakdåse: Ventilens O-rings pakdåse kan udskiftes med vand og tryk på anlægget.
  • Regulering i byggeperioden: Ventilhusets røde dækhætte kan bruges til at regulere varmen, før termostatføleren er monteret.

Passer den til dit anlæg?

Bruges til

  • Radiatorer i tostrengsanlæg – ventilhuset sidder under den termostatføler, man skruer op og ned på.
  • Ifølge Danfoss relevant for boligejere, der ønsker nem energirenovering, der har eller overvejer intelligente termostater, eller som har boliger uden forindstillingsventiler.

Montering

  • Monteres og forindstilles af VVS-installatøren uden specialværktøj; installatøren indstiller ventilen efter, hvor meget vand radiatoren skal have.
  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) mod radiatoren.
  • En pil på ventilhuset viser gennemløbsretningen. Termostatføleren bestilles separat.
  • Tilsættes kemikalier til anlægsvandet mod kalkdannelse og korrosion, er det vigtigt, at leverandørens anvisninger overholdes.
  • Medfølger: Rød dækhætte på ventilhuset.
  • Medfølger ikke: Termostatføler/følerelement – bestilles separat.
Til installatøren
  • Forindstilling: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej mod uret til den ønskede skalaværdi står ud for referencemærket, og slip ringen. Danfoss angiver, at indstilling i de skraverede områder af forindstillingsdiagrammet bør undgås.
  • Fastlåsning: Når følerelementet er monteret, er forindstillingen fastlåst og dermed sikret mod utilsigtet ændring.
  • Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar (arbejdstryk = statisk + differenstryk), maks. prøvetryk 16 bar. Det angivne maksimale differenstryk er det tryk, hvor ventilerne stadig regulerer tilfredsstillende.
  • Medie: Centralvarmevand eller glykolholdigt vand (maks. 30 %); medietemperatur 2–90 °C ifølge Danfoss’ tekniske data for RA-N.
  • Vandberørte materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR.
  • Vandkemi: Tilsættes kemikalier mod kalkdannelse og korrosion, skal leverandørens anvisninger overholdes.
  • Montering: En pil på ventilhuset viser gennemløbsretningen; RA-N findes også i særskilte udførelser til press-systemer.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan forindstiller jeg ventilen uden specialværktøj?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret til den ønskede skalaværdi er ud for referencemærket, og slip ringen. Når følerelementet er monteret, er forindstillingen fastlåst og dermed sikret mod utilsigtet ændring, ifølge producentens datablad.

Hvad betyder indstillingerne 1–7 og N?
På RA-N kan der vælges forindstillinger mellem 1 og 7 i halve trin, og ved indstilling N er ventilen helt åben. For RA-N 15 svarer det til kv 0,04–0,73 m³/h, ifølge producentens datablad.

Hvordan kan jeg se, om mine nuværende radiatorventiler allerede har forindstilling?
Skru termostatføleren af, og se om ventilen har en justerbar ring med tal – hvis ja, kan den forindstilles, ifølge Danfoss.

Hvilke materialer er i kontakt med vandet?
Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR, ifølge producentens datablad.

Passer ventilen til min gamle termostatføler?
Alle termostatiske elementer i RA 2000-serien passer til RA-N, ifølge Danfoss.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N radiatorventil, normalt flow, ligeløb
ModelRA-N 15
Danfoss kodenr.013G0014
DimensionDN 15
TilslutningRp 1/2 – 1/2" indvendigt gevind (indløb, rør) / R 1/2 – 1/2" udvendigt gevind (udløb, radiator)
Kvs0,9 m³/h
Forindstilling1–7 i halve trin samt N (helt åben); kv 0,04–0,73 m³/h
Maks. driftstryk10 bar (maks. arbejdstryk)
Maks. differenstryk0,6 bar
Prøvetryk16 bar
Medietemperatur2–90 °C
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing, Ms 58 (ventilhus og øvrige metaldele)
PakningO-ring i EPDM, ventilkegle i NBR, kv-prop i PP, drøvlebøsning i PPS
OverfladeForniklet (forniklet/forkromet udvendigt)
NippeltypeStandard
Anlægstype2-rørsystem (tostrengsanlæg)
GodkendelserCertificeret efter EN 215
Nettovægt0,238 kg
Mærke
Varenummer403202004
EAN5702420005027
