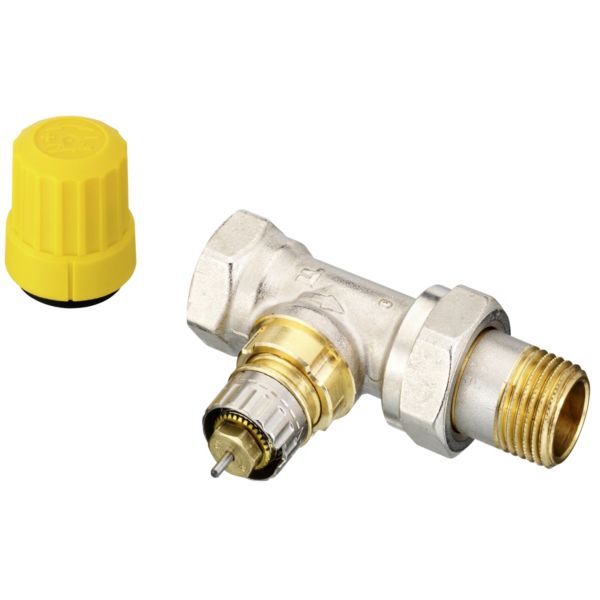

Danfoss RA-U radiatorventil 15, 1/2” ligeløbende, 013G3234

264 kr. inkl. moms

Radiatorventilhus med integreret forindstilling til 2-strengsanlæg med små flow gennem radiatorerne. Monteres i fremløbet; denne udgave er DN 15 i ligeløb.

  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) i tilgangen × 1/2″ udvendigt gevind (R 1/2, nippel) til radiatoren
  • Forindstilling: integreret, så den maksimale vandgennemstrømning gennem radiatoren ikke overskrides
  • Termostattilslutning: RA-tilslutning til Danfoss-termostater (bestilles separat)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403192004 Kategori:

Beskrivelse

Danfoss RA-U 15 er et radiatorventilhus med integreret forindstilling til 2-strengsanlæg med små flowmængder gennem radiatorerne, her i ligeløb med 1/2″ indvendigt gevind (Rp 1/2) i tilgangen og 1/2″ udvendigt gevind (R 1/2) som radiatornippel. Forindstillingen begrænser den maksimale vandgennemstrømning, og alle elementer i RA 2000-serien passer på ventilen.

Fordele

  • Begrænser flowet: Den integrerede forindstilling begrænser den maksimale vandgennemstrømning gennem radiatoren.
  • Ændres uden værktøj: Forindstillingen sættes uden værktøj og låses, når følerelementet er monteret.
  • Pakdåse: Kan udskiftes, mens der er vand og tryk på anlægget.
  • Tilgang: Tilgangstudsen er forberedt for klemring og nippel.
  • Mærkning: Gul beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U fra de øvrige RA-ventiler, og en pil på huset viser gennemløbsretningen.
  • Vandfordeling: Danfoss angiver, at RA-N- og RA-U-ventilerne “giver god vandfordeling samt forbedret afkøling”.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, hvor flowet gennem radiatorerne er lille.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Montering

  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • Tilgangen har 1/2″ indvendigt gevind (Rp 1/2), og nipplen til radiatoren har 1/2″ udvendigt gevind (R 1/2).
  • Termostatføler med RA-tilslutning bestilles separat; element og ventilhus bestilles hver for sig.
  • Medfølger: Gul beskyttelseshætte.
  • Medfølger ikke: Termostatføler/-element med RA-tilslutning (bestilles separat), Klemringssæt (bestilles separat).
Til installatøren
  • Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar og maks. vandtemperatur 120 °C.
  • Forindstilling: Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben.
  • kv-værdier: Ved indstilling N er kv-værdien angivet efter EN 215-1 ved Xp = 2 K, og kvs-værdien gælder ved helt åben ventil.
  • Gennemskylning: Forindstil ventilerne efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.
  • Direkte fjernvarme: Danfoss skriver, at man skal huske en differenstrykregulator på direkte fjernvarmeanlæg.
  • Vandbehandling: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, er det ifølge Danfoss vigtigt, at anvisningerne for kemikaliet overholdes.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Hvad med direkte fjernvarme?
Husk en differenstrykregulator på direkte fjernvarmeanlæg.

Hvilket gevind har ventilen?
Tilgangen har 1/2″ indvendigt gevind (Rp 1/2), og nipplen til radiatoren har 1/2″ udvendigt gevind (R 1/2).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-U 15 ventilhus med integreret forindstilling, lavt flow
ModelRA-U 15, ligeløb
Danfoss kodenr.013G3234
DimensionDN 15
Tilslutning1/2" indvendigt gevind (Rp 1/2) i tilgangen × 1/2" udvendigt gevind (R 1/2, nippel) til radiatoren, ligeløb
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kvs0,57 m³/h
ForindstillingIndstilling 1–7 i trin på 0,5 samt N; kv 0,02 / 0,04 / 0,07 / 0,12 / 0,19 / 0,27 / 0,33 m³/h ved 1–7 og 0,48 m³/h ved N
Maks. driftstryk10 bar
Prøvetryk16 bar
Medietemperaturmaks. 120 °C
Anvendelse2-strengsanlæg
PlaceringRadiatorens fremløb
VentilhusMs 58
PakningO-ring, EPDM
OverfladeForniklet
Beskyttelseshættegul
Nettovægt0,237 kg
Mærke
Varenummer403192004
EAN5702420016443
