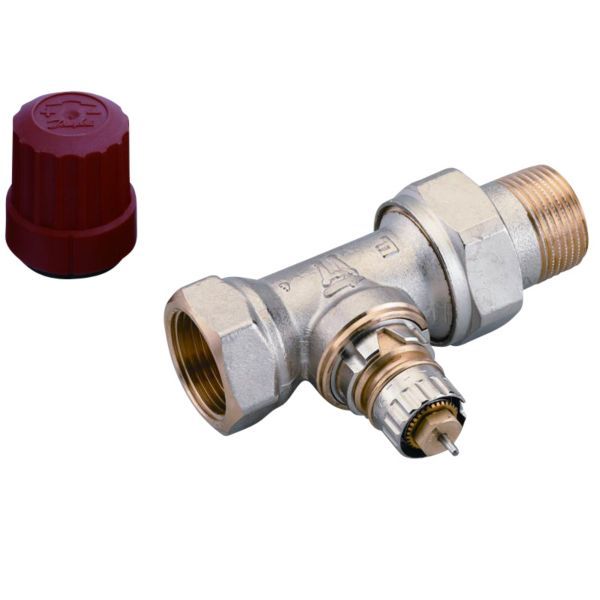

Danfoss RA-N radiatorventil 20, 3/4” ligeløbende, 013G0016

225 kr. inkl. moms

Radiatorventilhus med forindstilling til tostrengsanlæg og fjernvarmeanlæg med direkte tilslutning, her i ligeløb.

  • Type: RA-N 20 radiatorventilhus med forindstilling til tostrengsanlæg, ligeløb
  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) til rør, 3/4″ udvendigt gevind (R 3/4, nippel) til radiator
  • Forindstilling: Begrænser den maksimale vandgennemstrømning
  • Termostat: RA-tilslutning til Danfoss-termostater (bestilles separat)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403202006 Kategori:

Beskrivelse

Danfoss RA-N 20 er et radiatorventilhus med forindstilling til 2-strengsanlæg med pumpe og fjernvarmeanlæg med direkte tilslutning, her i ligeløb. Den integrerede forindstilling (kv 0,1–1,04 m³/h) sikrer, at den maksimale vandgennemstrømning ikke overskrides. Ventilen har 3/4″ indvendigt gevind (Rp 3/4) til rør og 3/4″ udvendigt gevind (R 3/4, nippel) til radiator. Alle termostatiske elementer i RA 2000-serien passer til RA-N.

Fordele

  • Forindstilling: Den integrerede forindstilling begrænser den maksimale vandgennemstrømning, og Danfoss angiver god vandfordeling og forbedret afkøling.
  • Uden specialværktøj: Forindstillingen ændres uden specialværktøj og er fastlåst, når følerelementet er monteret.
  • Pakdåse: O-rings pakdåsen kan udskiftes med vand og tryk på anlægget.
  • Byggeperiode: Før følerelementet er monteret, kan varmen reguleres med ventilhusets dækhætte.
  • Beskyttelseshætte: Den røde hætte viser ventiltypen, og en pil på huset viser gennemløbsretningen.
  • Certificering: Certificeret efter EN 215.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe og fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Montering

  • Tilslutning: 3/4″ indvendigt gevind (Rp 3/4) til rør, 3/4″ udvendigt gevind (R 3/4, nippel) til radiator.
  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
  • Medfølger ikke: Termostatføler/følerelement (bestilles separat).
Til installatøren
  • Forindstilling: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret indtil den ønskede skalaværdi står ud for referencemærket, slip ringen og kontrollér indstillingen.
  • Trin: Danfoss angiver, at der kan vælges forindstillinger mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben.
  • Fastlåsning: Når følerelementet er monteret, er forindstillingen fastlåst og dermed sikret mod utilsigtet ændring.
  • Medie: Centralvarmevand eller glykolholdigt vand, maks. 30 %. Tilsættes kemikalier til cirkulationsvandet, skal leverandørens anvisninger ifølge Danfoss overholdes.
  • Vandberørte materialer: Ventilhus og øvrige metaldele messing Ms 58, trykstift og ventilfjeder kromstål, drøvlebøsning PPS/PP, kv-prop EPDM, O-ring NBR.
  • Beregning: Forindstillingen for RA-N, RA-U og Dynamic Valve-ventiler kan beregnes i Danfoss Installer App.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ifølge Danfoss ske med ventilerne i stilling N.

Hvad med direkte fjernvarme?
Danfoss skriver “Husk differenstrykregulator på direkte fjernvarmeanlæg”.

Kan jeg forindstille ventilen uden værktøj?
Ja. Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej til den ønskede skalaværdi og slip ringen igen.

Hvilke termostater passer på ventilen?
Danfoss angiver, at alle termostatiske elementer i RA 2000-serien passer til RA-N.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N 20, radiatorventilhus med forindstilling
ModelRA-N 20, ligeløb
Danfoss kodenr.013G0016
DimensionDN 20
Tilslutning3/4" indvendigt gevind (Rp 3/4) til rør, 3/4" udvendigt gevind (R 3/4, nippel) til radiator
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kvs1,4 m³/h
Forindstilling1–7 i halve trin samt N (helt åben)
Kv ved forindstilling 1–7 og N0,1 / 0,15 / 0,17 / 0,26 / 0,35 / 0,46 / 0,73 / 1,04 m³/h
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
AnvendelseTostrengsanlæg
NippeltypeStandard
VentilhusMessing Ms 58
OverfladeForniklet
BeskyttelseshætteRød
GodkendelserCertificeret efter EN 215. Danfoss angiver "CE-mærket: Nej".
Nettovægt0,38 kg
Bruttovægt0,401 kg
Mærke
Varenummer403202006
EAN5702420000466
