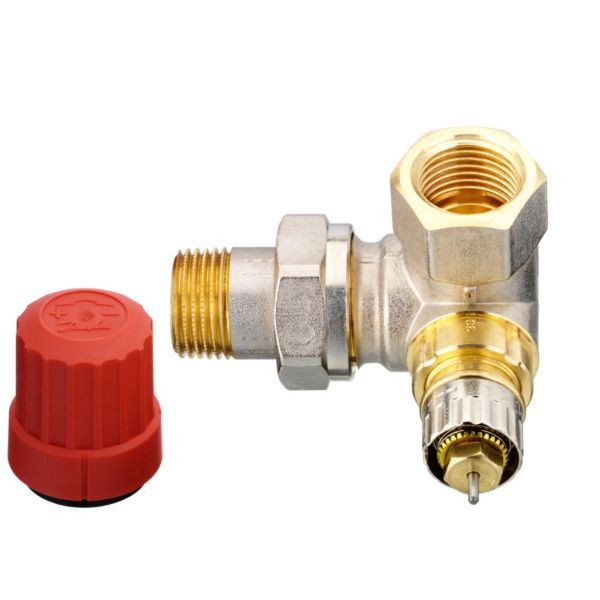

Danfoss RA-N radiatorventil 15, 1/2” venstremonteret sideløb, 013G0234

235 kr. inkl. moms

Radiatorventilhus med indbygget forindstilling, så den maksimale vandgennemstrømning gennem radiatoren ikke overskrides. Denne udgave har sideløb (dobbelt vinkelløb) venstre.

  • Udførelse: Sideløb (dobbelt vinkelløb) venstre
  • Tilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) nippel mod radiatoren
  • Forindstilling: Indbygget trinvis indstilling begrænser den maksimale gennemstrømning (kvs 0,9 m³/h)
  • Termostat: RA-tilslutning passer til Danfoss’ termostatiske elementer (bestilles separat)

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403209004 Kategori:

Beskrivelse

Danfoss RA-N 15 er et radiatorventilhus med indbygget forindstilling til 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, her i sideløb (dobbelt vinkelløb) venstre. Forindstillingen (kvs 0,9 m³/h) sikrer, at den maksimale vandgennemstrømning gennem radiatoren ikke overskrides, og alle termostatiske elementer i RA 2000-serien passer til ventilen. Den har 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) nippel mod radiatoren.

Fordele

  • Styret gennemstrømning: Den indbyggede forindstilling begrænser den maksimale vandgennemstrømning. Danfoss angiver, at RA-N-ventilerne giver god vandfordeling samt forbedret afkøling.
  • Forindstilling: Forindstillingen indstilles uden specialværktøj og er fastlåst, når følerelementet er monteret.
  • Pakdåse: Ventilens O-rings pakdåse kan udskiftes med vand og tryk på anlægget.
  • Rørtilslutning: Det indvendige gevind passer til Danfoss klemringsfittings til kobber- og stålrør, der fås som tilbehør.
  • Beskyttelseshætte: Den røde beskyttelseshætte viser ventiltypen, og en pil på huset viser gennemløbsretningen.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Montering

  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) nippel mod radiatoren; klemringsfittings fås til kobber- og stålrør.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
  • Medfølger: Rød beskyttelseshætte (monteret fra fabrik).
  • Medfølger ikke: Termostatføler/-element med RA-tilslutning (bestilles separat).
Til installatøren
  • Driftsgrænser: Maks. arbejdstryk 10 bar, maks. differenstryk 0,6 bar og prøvetryk 16 bar.
  • Rørtilslutning: Rp 1/2 indvendigt gevind mod røret; Danfoss klemringsfittings til 10/12/15 mm kobber- og stålrør fås som tilbehør.
  • Forindstilling: Mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben. Danfoss angiver, at indstilling i de skraverede områder på forindstillingsskalaen bør undgås, og at forindstillingen kan beregnes i Danfoss Installer-appen.
  • Vandkvalitet: Ved tilsætning af kemikalier mod kalk og korrosion skal leverandørens anvisninger overholdes.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS, kv-prop i PP, O-ring i EPDM og ventilkegle i NBR.
  • Fjernvarme: Brug en differenstrykregulator på direkte fjernvarmeanlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Kan ventilen bruges til fjernvarme?
Ja, til fjernvarmeanlæg med direkte tilslutning – husk en differenstrykregulator.

Hvilke fittings passer til rørtilslutningen?
Danfoss klemringsfittings til kobber- og stålrør, fx 10, 12 og 15 mm, monteres på det indvendige 1/2″ gevind (Rp 1/2).

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRadiatorventilhus med forindstilling
ModelRA-N 15 (sideløb/dobbelt vinkelløb, venstre)
Danfoss kodenr.013G0234
Anvendelse2-strengsanlæg (2-rørsystem) med pumpe eller fjernvarme med direkte tilslutning
DimensionDN 15
Tilslutning1/2" indvendigt gevind (Rp 1/2)
Tilslutning til radiator1/2" udvendigt gevind, nippel (R 1/2)
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kvs0,9 m³/h
ForindstillingJa, mellem 1 og 7 i halve trin samt N (N = helt åben)
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
VentilhusMessing (Ms 58)
Øvrige materialerTrykstift og ventilfjeder: kromstål · Drøvlebøsning: PPS · kv-prop: PP · O-ring: EPDM · Ventilkegle: NBR
OverfladeForniklet
BeskyttelseshætteRød
GodkendelserEN 215
Nettovægt0,291 kg
Bruttovægt0,304 kg
Mærke
Varenummer403209004
EAN5702420003887
