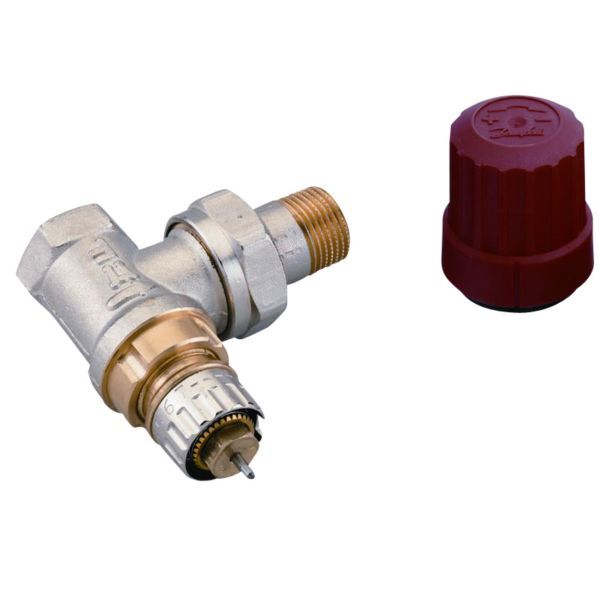

Danfoss RA-N radiatorventil 10, 3/8” Vinkelløbende, 013G0011

182 kr. inkl. moms

Danfoss RA-N 10 er et radiatorventilhus med forindstilling til tostrengsanlæg eller fjernvarmeanlæg med direkte tilslutning, her i vinkelløb.

  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) x 3/8″ udvendigt gevind (R 3/8)
  • Forindstilling: Justerbar uden værktøj
  • Service: Pakdåsen kan udskiftes med vand og tryk på anlægget

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403203003 Kategori:

Beskrivelse

Danfoss RA-N 10 er et radiatorventilhus med forindstilling til tostrengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, her i vinkelløb, med 3/8″ gevind (Rp 3/8 x R 3/8). Den integrerede forindstilling (kv 0,04–0,56 m³/h) sikrer, at den maksimale vandgennemstrømning ikke overskrides. Alle termostatiske elementer i RA 2000-serien passer til RA-N.

Fordele

  • Forindstilling: Den integrerede forindstilling sikrer, at den maksimale vandgennemstrømning ikke overskrides.
  • Vandfordeling: Danfoss angiver, at RA-N-ventiler giver god vandfordeling og forbedret afkøling.
  • Betjening: Forindstillingen ændres uden værktøj og er fastlåst, når føleren er monteret.
  • Service: Pakdåsen kan skiftes med vand og tryk på anlægget.
  • Markering: Farvekodet rød beskyttelseshætte viser ventiltypen, og en pil på huset viser gennemløbsretningen.
  • Certificering: EN 215.

Passer den til dit anlæg?

Bruges til

  • Tostrengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres i radiatorens fremløb med 3/8″ indvendigt gevind (Rp 3/8) mod røret og 3/8″ udvendigt gevind (R 3/8) mod radiatoren; gennemløbet skal følge pilen på ventilhuset.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden, før elementet er monteret, kan varmen reguleres med ventilhusets dækhætte.
  • Klemringsfittings til kobber- og stålrør fås i 10 mm (013G4100) og 12 mm (013G4102) – vælg efter rørets dimension.
  • Medfølger ikke: Termostatføler – bestilles separat.
Til installatøren
  • Forindstilling: Vælges mellem 1 og 7 i halve trin; ved indstilling N er ventilen helt åben. Dimensionerede indstillingsværdier sættes uden specialværktøj: fjern beskyttelseshætte/følerelement, løft indstillingsringen, drej mod uret til skalaværdien står ud for referencemærket, slip og kontrollér.
  • Forindstillingen aflæses i Danfoss’ kapacitetsdiagrammer for RA-N 10 eller beregnes i Danfoss Installer App.
  • Kv-værdierne er gennemsnitlige måleværdier for radiatorventil med radiator. Ved indstilling N er kv-værdien efter EN 215 angivet ved Xp = 2 K; ved lavere forindstillingsværdier falder Xp, så Xp er ca. 0,5 ved forindstilling 1.
  • Materialer: Ventilhus og øvrige metaldele i messing (Ms 58), trykstift og ventilfjeder i kromstål, drøvlebøsning i PPS/PP, kv-prop i EPDM, O-ringe i NBR.
  • Husk differenstrykregulator på direkte fjernvarmeanlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat.

Hvordan sættes forindstillingen?
Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej til den ønskede skalaværdi, slip og kontrollér. Når følerelementet er monteret, er forindstillingen fastlåst.

Hvad med direkte fjernvarme?
Husk en differenstrykregulator på direkte fjernvarmeanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-N 10, radiatorventilhus med forindstilling
Danfoss kodenr.013G0011
UdførelseVinkelløb
VentiltypeNormalt flow
DimensionDN 10
Tilslutning3/8" indvendigt gevind, Rp 3/8
Tilslutning til radiator3/8" udvendigt gevind, R 3/8 (nippel, standard)
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kv ved forindstilling 1–7/N0,04 / 0,08 / 0,12 / 0,19 / 0,25 / 0,33 / 0,38 / 0,56 m³/h
Kvs0,65 m³/h
ForindstillingJa (1–7 og N)
Maks. driftstryk10 bar
Maks. differenstryk0,6 bar
Prøvetryk16 bar
MedieCentralvarmevand eller glykolholdigt vand (maks. 30 %)
OverfladeForniklet
MaterialeMessing (Ms 58, ventilhus), kromstål (trykstift/ventilfjeder), PPS/PP (drøvlebøsning), EPDM (kv-prop), NBR (O-ringe)
AnvendelseTostrengsanlæg
BeskyttelseshætteRød
GodkendelserEN 215-certificeret · ikke CE-mærket
Nettovægt0,193 kg (193 g)
Mærke
Varenummer403203003
EAN5702420001258
