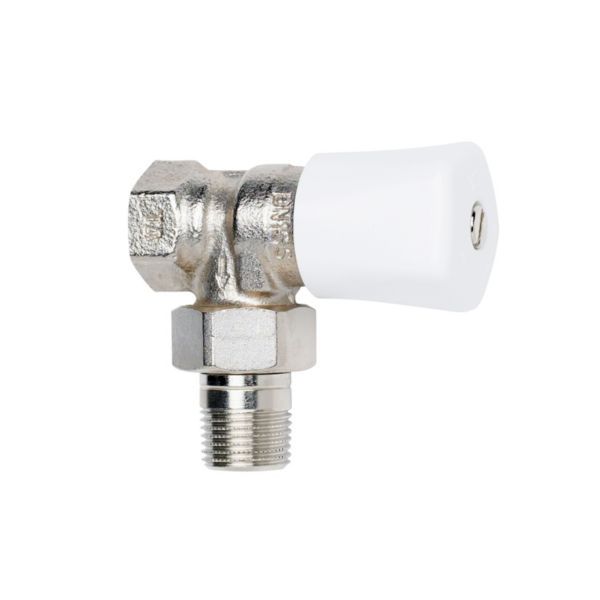

IMI TA RVO-1 håndreguleret radiatorventil, vinkel, DN 15, G1/2 (50 133-115)

383 kr. inkl. moms

IMI TA RVO-1 er en håndreguleret radiatorventil med forindstilling til varmeanlæg. Denne udgave er vinkelløbende i DN 15.

  • Tilslutning: 1/2″ udvendigt gevind (G1/2), inkl. radiatorforskruning R1/2.
  • Forindstilling: Sættes med en skruetrækker og er uændret, når ventilen lukkes og åbnes helt igen.
  • Afspærring: Ventilen kan lukkes helt med håndhjulet.
  • Materiale: Ventilhus i rødgods, forniklet.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 401553004 Kategori:

Beskrivelse

RVO-1 er en håndreguleret radiatorventil med forindstilling til varmeanlæg. Ventilen betjenes med håndhjulet, og forindstillingen foretages med en skruetrækker til den Kv-værdi, diagrammet angiver. Denne udgave er vinkelløbende i DN 15: ventilens egen tilslutning er 1/2″ udvendigt gevind (G1/2), og radiatorforskruningen med 1/2″ udvendigt gevind (R1/2) følger med.

Fordele

  • Forindstilling: Indstillingen er uændret, når ventilen har været lukket og åbnes helt igen.
  • Støjhensyn: IMI TA anbefaler maks. 30 kPa differenstryk over ventilen for at undgå støj.
  • Driftsgrænser: Maks. arbejdstemperatur er 120 °C.
  • Glatte rør: Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Standard: Ventiler og koblingsdele fremstilles efter EN 215/1 og HD 1215-2.

Passer den til dit anlæg?

Bruges til

  • Håndregulering og afspærring af radiatorer i varmeanlæg.

Sådan vælger du

Montering

  • Ventilsiden har 1/2″ udvendigt gevind (G1/2), og radiatorforskruningen har 1/2″ udvendigt gevind (R1/2).
  • For at undgå støj bør differenstrykket over ventilen ikke overstige 30 kPa (0,3 bar).
  • Leveres helt åben fra fabrikken; forindstilles efter diagrammets antal omdrejninger for den ønskede Kv-værdi.
  • Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Mærket med TA, landekode, pil for strømningsretning og dimension.
  • Medfølger: Ventil inkl. radiatorforskruning R1/2.
  • Medfølger ikke: Klemringskobling KOMBI (til glatte rør).
Til installatøren
  • Forindstilling: Luk ventilen, skru håndhjulsskruen ud, skru forindstillingsspindlen med uret til stop med en skruetrækker, og skru den derefter op det antal omdrejninger, der giver den Kv-værdi, diagrammet angiver. Skru håndhjulsskruen fast, og åbn ventilen.
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C, trykklasse PN 10.
  • Støj: IMI TA angiver maks. anbefalet differenstryk over ventilen til 30 kPa = 0,3 bar for at undgå støj.
  • Vandkvalitet: Det varmebærende medium bør være rent og afgasset for at undgå skader og kalkaflejringer. Medier med mineralske olier eller andre mineralholdige smøremidler kan føre til, at pakninger af EPDM-gummi ødelægges. Bruges nitritfri frost- og korrosionsbeskyttende midler på basis af etylenglykol, skal producentens oplysninger om koncentration og særlige tilsætningsstoffer følges.
  • Mærkning: Ventilen er mærket med TA, landekode, pil for strømningsretning og dimension.
  • Reservedel: Håndhjul komplet med skrue til DN 10-15 har varenr. 0122-02.327 hos IMI TA.

Kv ved antal omdrejninger, DN 15 vinkel

Antal omdrejninger 2 3 4 5 6 7 8 9 10
Kv 0,06 0,1 0,15 0,2 0,4 0,7 1,1 1,45 1,7

Ventilen leveres helt åben fra fabrikken.

Varianter

Ofte stillede spørgsmål

Hvordan forindstilles ventilen?
Luk ventilen, skru håndhjulsskruen ud, skru forindstillingsspindlen med uret til stop med en skruetrækker, og skru den derefter op til det antal omdrejninger, der giver den ønskede Kv-værdi i tabellen. Skru håndhjulsskruen fast, og åbn ventilen.

Kan den tilsluttes glatte rør?
Ja, med klemringskoblingen KOMBI.

Kan ventilen bruges til brugsvand?
Nej. IMI TA angiver brugsvandsanlæg for DN 10, hvor ventilindsatsen er af AMETAL®; denne udgave er DN 15 til varmeanlæg.

Hvilke krav er der til anlæggets vand?
Det varmebærende medium bør være rent og afgasset, ifølge IMI TA. Mineralske olier og andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHåndreguleret radiatorventil, vinkel, inkl. radiatorforskruning
ModelRVO-1
Producentens varenr.50 133-115
DimensionDN 15
Tilslutning1/2" udvendigt gevind (G1/2)
Radiatorforskruning (d)1/2" udvendigt gevind (R1/2)
Omløbermøtrik (Da)M26x1,5
Kvs1,7 m³/h ved 1 bar trykfald og fuldt åben ventil
ForindstillingMed skruetrækker, Kv 0,06–1,7 over 2–10 omdrejninger
TrykklassePN 10
Maks. anbefalet differenstryk (støj)30 kPa = 0,3 bar
MedietemperaturMaks. 120 °C
VentilhusRødgods
VentilindsatsMessing
PakningO-ringe og kegle i EPDM-gummi
HåndhjulPP (polypropylen)
OverfladeVentilhus og koblingsdele er forniklede
MålL 56 mm, H 58 mm, H1 24 mm
MærkningTA, landekode, pil for strømningsretning og dimension
StandardEN 215/1 og HD 1215-2
Mærke
Varenummer401553004
EAN7318793588500
Vægt0,294 kg
