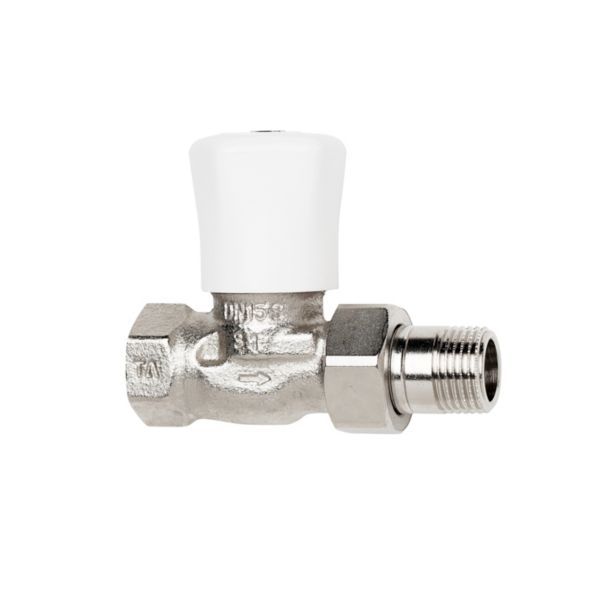

IMI TA RVO-1 håndreguleret radiatorventil, lige, DN 10, G3/8 (50 131-910)

435 kr. inkl. moms

IMI TA RVO-1 er en håndreguleret radiatorventil med forindstilling til varmeanlæg. Denne udgave er ligeløbende i DN 10.

  • Forindstilling: Sættes med en skruetrækker og er uændret, når ventilen lukkes og åbnes helt igen.
  • Kapacitet: Kvs 1,2 m³/h ved 1 bar trykfald og fuldt åben ventil.
  • Betjening: Håndhjul til at lukke og åbne.
  • Brugsvand: Kan også bruges i brugsvandsanlæg.
  • Materiale: Ventilhus i rødgods, forniklet.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 401552003 Kategori:

Beskrivelse

RVO-1 er en håndreguleret radiatorventil med forindstilling til varmeanlæg. Ventilen betjenes med håndhjulet, og forindstillingen foretages med en skruetrækker til den Kv-værdi, diagrammet angiver. Denne udgave er ligeløbende i DN 10: ventilens egen tilslutning er 3/8″ udvendigt gevind (G3/8), og radiatorforskruningen med 3/8″ udvendigt gevind (R3/8) følger med.

Fordele

  • Ventilindsats: Ventilindsatsen er af AMETAL®, som IMI angiver som deres afzinkningsbestandige legering, til brugsvand.
  • Støjhensyn: IMI TA anbefaler maks. 30 kPa differenstryk over ventilen for at undgå støj.
  • Driftsgrænser: Maks. arbejdstemperatur er 120 °C.
  • Standarder: Ventiler og koblingsdele fremstilles efter EN 215/1 og HD 1215-2.
  • Radiatorforskruning: Ventilen leveres inkl. radiatorforskruning med 3/8″ udvendigt gevind (R3/8).

Passer den til dit anlæg?

Bruges til

  • Håndregulering og afspærring af radiatorer i varmeanlæg.
  • DN 10 kan også bruges i brugsvandsanlæg.

Sådan vælger du

Montering

  • Ventilsiden har 3/8″ udvendigt gevind (G3/8), og radiatorforskruningen har 3/8″ udvendigt gevind (R3/8).
  • Aktuator-/termostatgevindet (Da) er M22x1,5.
  • Leveres helt åben fra fabrikken; forindstilles efter diagrammets antal omdrejninger for den ønskede Kv-værdi.
  • Kan tilsluttes glatte rør med klemringskoblingen KOMBI.
  • Mærket med TA, landskode, pil for strømningsretning og dimension.
  • Medfølger: Ventil inkl. radiatorforskruning R3/8.
  • Medfølger ikke: Klemringskobling KOMBI (til glatte rør).
Til installatøren
  • Forindstilling: Luk ventilen, skru håndhjulsskruen ud, skru forindstillingsspindlen med uret til stop med en skruetrækker, og skru den derefter op det antal omdrejninger, der giver den Kv-værdi, diagrammet angiver. Skru håndhjulsskruen fast, og åbn ventilen.
  • Støj: IMI TA angiver maks. anbefalet differenstryk over ventilen til 30 kPa = 0,3 bar for at undgå støj.
  • Vandkvalitet: Det varmebærende medium bør være rent og afgasset for at undgå skader og kalkaflejringer. Medier med mineralske olier eller andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi. Ved nitritfri frost- og korrosionsbeskyttelse på basis af etylenglykol skal producentens oplysninger om koncentration og særlige tilsætningsstoffer følges.
  • Driftsgrænser: Maks. arbejdstemperatur 120 °C, trykklasse PN 10.
  • Reservedel: Håndhjul komplet med skrue til DN 10–15 har varenr. 0122-02.327 hos IMI TA.

Kv ved antal omdrejninger, DN 10 lige

Antal omdrejninger 2 3 4 5 6 7 8 9 10
Kv 0,06 0,1 0,15 0,2 0,4 0,7 1 1,2 1,2

Ventilen leveres helt åben fra fabrikken.

Varianter

Ofte stillede spørgsmål

Hvordan forindstilles ventilen?
Luk ventilen, skru håndhjulsskruen ud, skru forindstillingsspindlen med uret til stop med en skruetrækker, og skru den derefter op til det antal omdrejninger, der giver den ønskede Kv-værdi i tabellen. Skru håndhjulsskruen fast og åbn ventilen.

Kan den tilsluttes glatte rør?
Ja, med klemringskoblingen KOMBI.

Hvilke krav er der til anlæggets vand?
Det varmebærende medie skal være rent og afgasset, ifølge IMI TA. Mineralske olier og andre mineralholdige smøremidler kan ødelægge pakninger af EPDM-gummi.

Dokumentation

Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.

Specifikationer

TypeHåndreguleret radiatorventil, lige, inkl. radiatorforskruning
ModelRVO-1
Producentens varenr.50 131-910
DimensionDN 10
TilslutningG3/8 (D)
Radiatorforskruning (d)R3/8
Aktuatorgevind (Da)M22x1,5
Kvs1,2 m³/h ved 1 bar trykfald og fuldt åben ventil
ForindstillingJa, med skruetrækker efter diagrammet over antal omdrejninger
TrykklassePN 10
Maks. anbefalet differenstryk (støj)30 kPa = 0,3 bar
MedietemperaturMaks. 120 °C
VentilhusRødgods
VentilindsatsMessing; i DN 10 AMETAL® (afzinkningsbestandig legering) til brugsvand
PakningO-ringe og kegle i EPDM-gummi
HåndhjulPP (polypropylen)
OverfladeVentilhus og koblingsdele er forniklede
MålL 75 × H 56 mm
MærkningTA, landskode, pil for strømningsretning og dimension
StandardEN 215/1 og HD 1215-2
Mærke
Varenummer401552003
EAN7318793587602
Vægt0,245 kg
