Beskrivelse

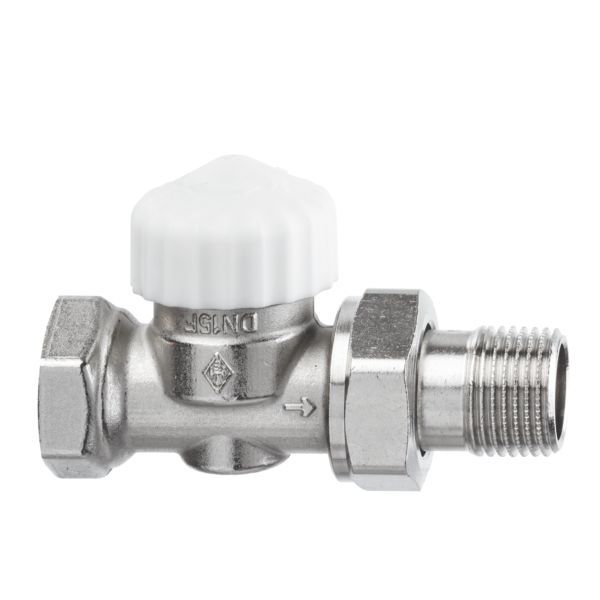

IMI Heimeier Calypso exact er en termostatstyret radiatorventil til to-strengs varmeanlæg med normal til høj afkøling. Den trinløse forindstilling giver præcis hydraulisk balancering, så hver radiator får vand efter sit varmebehov. Denne udgave er lige i DN 20 med 3/4″ indvendigt gevind (Rp3/4) mod røret og 3/4″ udvendigt gevind (R3/4) mod radiatoren.
Fordele
- Hydraulisk balancering: Den trinløse forindstilling fordeler vandet efter radiatorernes varmebehov.
- Stabil indstilling: Kraftig returfjeder og høj indstillingskraft sikrer ifølge IMI, at ventilen ikke bliver slap over tid.
- Udskiftelig indsats: Termostatindsatsen kan udskiftes med serviceværktøjet uden aftapning af anlægget.
- Sikret indstilling: Forindstillingen kan kun ændres med indstillingsnøglen eller en 13 mm fastnøgle.
- Afprøvet: KEYMARK-certificeret og testet efter DIN EN 215, serie F.
Passer den til dit anlæg?
Bruges til
- To-strengs varmeanlæg med normal til høj temperaturafkøling.
- Radiatorer, hvor flowet skal forindstilles, så hver radiator får vand efter sit varmebehov.
Sådan vælger du
- Denne variant: lige, DN 20, 3/4″ indvendigt gevind (Rp3/4) / 3/4″ udvendigt gevind (R3/4).
- Calypso exact lige DN 10 (3/8″)
- Calypso exact lige DN 15 (1/2″)
- Calypso exact vinkel DN 15 (1/2″)
- Calypso exact omvendt vinkel DN 15 (1/2″)
Montering
- Rørtilslutningen er 3/4″ indvendigt gevind (Rp3/4), og radiatortilslutningen er 3/4″ udvendigt gevind (R3/4).
- Gennemskyl anlægget før montering af termostatventiler i forurenede eller gamle anlæg.
- Det varmebærende medium skal være rent og afgasset; mineralske olier kan ødelægge EPDM-pakningerne.
- Medfølger: Hvid beskyttelseshætte.
- Medfølger ikke: Termostat eller aktuator (bestilles separat, monteres på M30x1,5-tilslutningen).
Til installatøren
- Forindstilling: Trinløst 1–8 med 7 ekstra mærker mellem værdierne; 8 er fabriksindstillingen. Indstilles med indstillingsnøglen eller en 13 mm fastnøgle.
- Flowbegrænsning: Ventilen er udformet, så radiatorens flow ikke overstiger ca. 1,3 gange det nominelle flow, selv ved indstilling 8 og helt åben kegle.
- Støj: Differenstrykket over ventilen bør erfaringsmæssigt ikke overstige ca. 20 kPa (200 mbar); ved højere differenstryk kan en differenstrykregulator som STAP bruges.
- P-bånd: IMI angiver, at ventilen i overensstemmelse med den tyske standard EnEV kan anvendes med et p-bånd på 1 K til maks. 3 K.
- Frostsikring: Ved brug af nitritfri frost- og korrosionsbeskyttende midler på basis af etylenglykol skal koncentration og tilsætningsstoffer følge producentens dokumentation.
- Fremmede aktuatorer: Ved aktuatorer fra andre producenter skal trykket være tilpasset en termostatventil med blød pakning.
- Dimensionering: Forindstillingsværdien bestemmes ud fra radiatoreffekt, afkøling og differenstryk i producentens tabel; til en omtrentlig bestemmelse anbefaler IMI et gennemsnitligt differenstryk på 10 kPa.
Se alle tekniske specifikationer →
Varianter
- Calypso exact lige DN 10 (3/8″)
- Calypso exact lige DN 15 (1/2″)
- Calypso exact vinkel DN 15 (1/2″)
- Calypso exact omvendt vinkel DN 15 (1/2″)
Tilbehør
IMI Heimeier indstillingsnøgle til Calypso, grå (3670-01.142)83 kr. inkl. moms+
IMI TA TRV 300 termostat med indbygget føler, 6–28 °C, M30x1,5 (50 350-028)160 kr. inkl. moms+
IMI TA TRV Nordic radiatortermostat, 6–28 °C, hvid RAL 9016, M30x1,5 (50 355-028)182 kr. inkl. moms+
Altech følerelement til radiator, omløber M30 x 1,5, krom/hvid152 kr. inkl. moms+
IMI TA håndhjul til termostatventil, M30x1,5 (1303-01.325)91 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles ventilen?
Indstillingsnøglen sættes på ventilindsatsen, til den griber fat. Indsatsen drejes, indtil den valgte værdi står ud for indekspunktet, og nøglen tages af. Værdien kan aflæses forfra.
Hvilke termostater passer?
Ventilhusene kan monteres med alle IMI Hydronic Engineering-termostater og termiske eller motoriserede aktuatorer via M30x1,5-tilslutningen.
Kan ventilen give støj?
For at undgå støj bør differenstrykket over ventilen ikke overstige ca. 20 kPa, vandmængderne skal være indreguleret, og vandet skal være afluftet. Ved højere differenstryk kan en differenstrykregulator som STAP bruges.
Hvad betyder DN 20?
DN 20 er den nominelle diameter. Ventilen har 3/4″ indvendigt gevind (Rp3/4) mod røret og 3/4″ udvendigt gevind (R3/4) mod radiatoren.
Dokumentation
- Brochure Katalogblad Calypso exact PDF · 2,1 MB
- Dokument Tilbehør radiatorventiler PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
