Beskrivelse

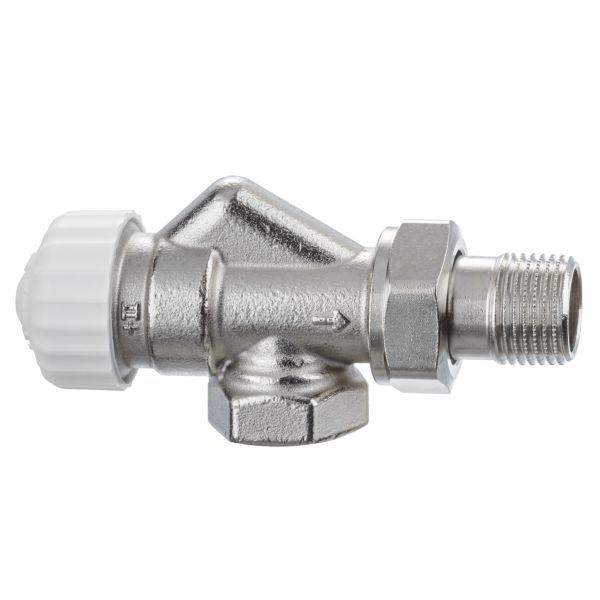

IMI Heimeier Calypso exact er en termostatstyret radiatorventil til to-strengs varmeanlæg med normal til høj temperaturafkøling. Den trinløse forindstilling (1–8) giver nøjagtig hydraulisk balancering, så hver radiator får vand i forhold til sit varmebehov. Denne udgave er omvendt vinkel i DN 15 med 1/2″ indvendigt gevind (Rp 1/2) mod røret og 1/2″ udvendigt gevind (R 1/2) mod radiatoren.
Fordele
- Forindstilling: Trinløs regulering giver nøjagtig hydraulisk balancering.
- Stabil vandfordeling: Radiatorens flow overstiger ikke ca. 1,3 gange det nominelle flow, selv med helt åben ventilkegle.
- Tætning: Dobbelt O-ringstætning for holdbar og vedligeholdelsesfri drift.
- Service: Termostatindsatsen kan udskiftes med serviceværktøjet uden aftapning af anlægget.
- Certificering: KEYMARK-certificeret og testet efter DIN EN 215, serie F.
Passer den til dit anlæg?
Bruges til
- To-strengs varmeanlæg med normal til høj temperaturafkøling.
- Radiatorer, hvor flowet skal forindstilles, så alle varmeforbrugere får vand i forhold til deres varmebehov.
Sådan vælger du
- Denne variant: omvendt vinkel, DN 15, 1/2″ (Rp 1/2 / R 1/2).
- IMI Heimeier Calypso exact radiatorventil, lige, DN 10, 3/8”
- IMI Heimeier Calypso exact radiatorventil, lige, DN 15, 1/2”
- IMI Heimeier Calypso exact radiatorventil, lige, DN 20, 3/4”
- IMI Heimeier Calypso exact radiatorventil, vinkel, DN 15, 1/2”
Montering
- Rørtilslutning: 1/2″ indvendigt gevind (Rp 1/2) mod røret, 1/2″ udvendigt gevind (R 1/2) mod radiatoren.
- Udgaven med indvendigt gevind er beregnet til tilslutning på gevindforsynede rør eller med klemringsfittings til kobberrør eller præcisionsstålrør.
- Gennemskyl anlægget før montering af termostatventiler i forurenede og gamle anlæg.
- Det varmebærende medium skal være rent og afgasset; mineralske olier kan ødelægge EPDM-pakningerne.
- Termostat eller aktuator bestilles separat og monteres på M30x1,5-tilslutningen.
- Medfølger: Hvid beskyttelseshætte.
- Medfølger ikke: Termostat eller aktuator (bestilles separat).
Til installatøren
- Forindstilling: Forindstillingen vælges trinløst mellem 1 og 8, med 7 yderligere mærker mellem værdierne; indstilling 8 er fabriksindstillingen. Indstillingen foretages med indstillingsnøglen eller en 13 mm fastnøgle, så uvedkommende ikke kan ændre den.
- Flowbegrænsning: Ventilen er udformet, så radiatorens flow ikke overstiger ca. 1,3 gange det nominelle flow, selv ved forindstilling 8 og helt åben ventilkegle. Det holder vandfordelingen, også efter et fald i stuetemperatur eller driftsforstyrrelser.
- Dimensionering: Til en omtrentlig bestemmelse af forindstillingen for en given radiatorydelse og afkøling regner IMI med et gennemsnitligt differenstryk på 10 kPa. I anlæg med stor vandret udbredelse kræves fx 15 kPa for ventiler nær den centrale enhed, 10 kPa på mellemlang afstand og 5 kPa for de fjerneste radiatorer; en nøjagtig bestemmelse kræver en beregning af rørnettet.
- Reguleringsområde: I overensstemmelse med den tyske forskrift EnEV kan ventilen bruges med et p-bånd fra 1 K til maks. 3 K.
- Maks. differenstryk, hvor ventilen stadig lukker: 1,0 bar med termostat og 3,5 bar med EMO T/TM, EMOtec, TA-TRI og TA-Slider 160.
- Støj: Erfaringsmæssigt bør differenstrykket over termostatventilerne ikke overstige ca. 20 kPa (200 mbar). Vandmængderne skal være korrekt indreguleret, og vandet i systemet afluftet. Opleves der højere resulterende differenstryk, kan trykdifferenceregulatorer som fx STAP anvendes.
- Vandkvalitet: Det varmebærende medium skal være rent og afgasset. Mineralske olier eller mineralholdige smøremidler kan ødelægge EPDM-pakningerne. Bruges nitritfrie frost- og korrosionsbeskyttende midler på basis af etylenglykol, skal producentens anvisninger om koncentration og tilsætningsstoffer følges.
- Termostat/aktuator: Ventilhusene kan monteres med alle IMI Hydronic Engineering-termostater og termiske eller motoriserede aktuatorer via M30x1,5-tilslutningen. Bruges aktuatorer fra andre producenter, skal trykket være tilpasset en termostatventil med blød pakning.
- Service: Den komplette termostatindsats kan udskiftes med serviceværktøjet uden aftapning af anlægget.
Se alle tekniske specifikationer →
Varianter
- IMI Heimeier Calypso exact radiatorventil, lige, DN 10, 3/8”
- IMI Heimeier Calypso exact radiatorventil, lige, DN 15, 1/2”
- IMI Heimeier Calypso exact radiatorventil, lige, DN 20, 3/4”
- IMI Heimeier Calypso exact radiatorventil, vinkel, DN 15, 1/2”
Tilbehør
IMI Heimeier indstillingsnøgle til Calypso, grå (3670-01.142)83 kr. inkl. moms+
IMI TA TRV 300 termostat med indbygget føler, 6–28 °C, M30x1,5 (50 350-028)160 kr. inkl. moms+
IMI TA TRV Nordic radiatortermostat, 6–28 °C, hvid RAL 9016, M30x1,5 (50 355-028)182 kr. inkl. moms+
Altech følerelement til radiator, omløber M30 x 1,5, krom/hvid152 kr. inkl. moms+
IMI TA håndhjul til termostatventil, M30x1,5 (1303-01.325)91 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles ventilen?
Indstillingsnøglen sættes på ventilindsatsen og drejes, indtil den går i indgreb. Indsatsen drejes, så den ønskede værdi peger mod indekspunktet, og nøglen tages af. Indstillingen er synlig fra aktiveringsretningen.
Følger der en termostat med?
Nej. Termostat eller aktuator bestilles separat og monteres på M30x1,5-tilslutningen. Ventilen leveres med en hvid beskyttelseshætte.
Hvilke termostater passer?
Ventilhusene kan monteres med alle IMI Hydronic Engineering-termostater og termiske eller motoriserede aktuatorer via M30x1,5-tilslutningen.
Kan ventilen give støj?
For at undgå støj bør differenstrykket over ventilen erfaringsmæssigt ikke overstige ca. 20 kPa, vandmængderne skal være indreguleret, og vandet skal være afluftet. Ved højere differenstryk kan en trykdifferenceregulator som fx STAP anvendes.
Dokumentation
- Brochure Katalogblad Calypso exact PDF · 2,1 MB
- Dokument Tilbehør radiatorventiler PDF · 1,4 MB
Tekniske data fra producentens officielle materiale (climatecontrol.imiplc.com). Ret til ændringer forbeholdes.
