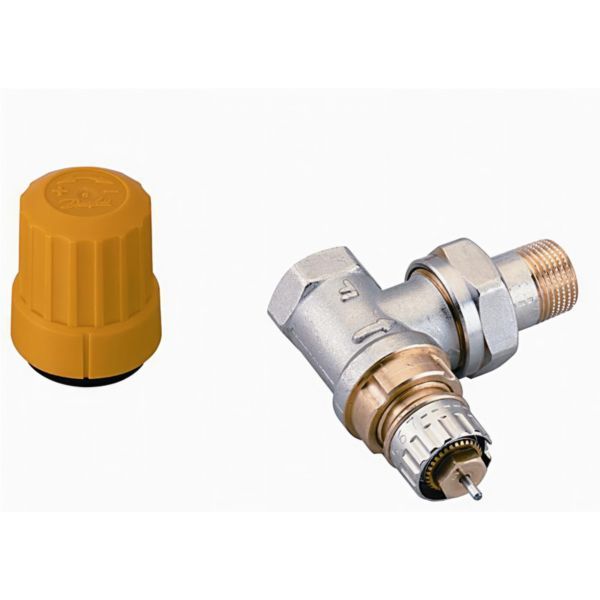

Danfoss RA-U radiatorventil 10, 3/8” Vinkelløbende, 013G3231

242 kr. inkl. moms

Radiatorventilhus RA-U 10 med integreret forindstilling, fortrinsvis til varmeanlæg med små flowmængder gennem radiatorerne. Termostatføler bestilles separat.

  • Tilslutning: Tilgang 3/8″ indvendigt gevind (Rp 3/8), radiatornippel 3/8″ udvendigt gevind (R 3/8), vinkelløb
  • Forindstilling: Integreret, så den maksimale vandgennemstrømning ikke overskrides
  • Driftstryk: Maks. 10 bar
  • Termostat: Termostatføler med RA-tilslutning bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403193003 Kategori:

Beskrivelse

Danfoss RA-U 10 er et radiatorventilhus med integreret forindstilling, som Danfoss fortrinsvis beregner til varmeanlæg med små flowmængder gennem radiatorerne – her i vinkelløb med 3/8″ indvendigt gevind (Rp 3/8) på tilgangen og 3/8″ udvendigt gevind (R 3/8) til radiatornipplen. Forindstillingen sikrer, at den maksimale vandgennemstrømning ikke overskrides, og der kan vælges mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben. Alle elementer i RA 2000-serien passer på ventilen, og de bestilles hver for sig.

Fordele

  • Afkøling: Danfoss angiver, at RA-U-ventiler giver god vandfordeling og forbedret afkøling.
  • Indstilling uden værktøj: Forindstillingen sættes uden brug af værktøj, og den er fastlåst, når følerelementet er monteret.
  • Service uden tømning: Pakdåsen kan udskiftes, mens der er vand og tryk på anlægget.
  • Kendetegn: Gul beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U fra de øvrige RA-ventiler, og en pil på ventilhuset viser gennemløbsretningen.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning.
  • Varmeanlæg med små flowmængder gennem radiatorerne.
  • Radiatorer med et varmebehov på 0,1–8 kW.
  • Udskiftning til eller installation af elektroniske termostater – Danfoss angiver, at der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • Termostatføler med RA-tilslutning bestilles separat. I byggeperioden kan varmen reguleres med beskyttelseshætten.
  • Forindstil ventilerne efter gennemskylning af anlægget – gennemskylningen skal ske med ventilerne i stilling N.
  • Medfølger ikke: termostatføler med RA-tilslutning (bestilles separat).
Til installatøren
  • Forindstilling: Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5. Ved indstilling N er ventilen helt åben. Indstilling i det skraverede område på databladets tegning skal undgås.
  • Fremgangsmåde: Fjern beskyttelseshætten eller følerelementet, løft indstillingsringen, drej den mod uret indtil den ønskede skalaværdi står ud for referencemærket, slip ringen og kontrollér indstillingen.
  • kv-angivelse: kv-værdierne angiver gennemstrømningsmængden ved et trykfald på 1 bar over ventilen. Ved indstilling N er kv angivet efter EN 215-1 ved Xp = 2 K; Xp formindskes til 0,5 K ved indstilling 1. Xp = 2 K betyder, at ventilen er lukket ved en temperatur på 2 °C over den indstillede.
  • kv-serie: 0,02 / 0,04 / 0,07 / 0,12 / 0,19 / 0,27 / 0,33 m³/h ved indstilling 1–7 og 0,48 m³/h ved N; kvs 0,57 m³/h ved fuld løftehøjde.
  • Differenstryk: Danfoss anbefaler altid at vælge pumper, der ikke giver mere tryk end nødvendigt, og angiver, at et differenstryk over ventilerne på 0,1–0,3 bar er tilstrækkeligt i de fleste anlæg. Differenstrykket kan reduceres med differenstrykregulatorerne AVPL, AVP, IVD eller ASV-P.
  • Direkte fjernvarme: Husk differenstrykregulator på direkte fjernvarmeanlæg.
  • Vandbehandling: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, skal leverandørens anvisninger overholdes.
  • Byggerække: RA-U er byggerække F, og tilgangsstudsen er forberedt for klemring og nippel.
  • Materialer: Ventilhus og øvrige metaldele Ms 58; trykstift og ventilfjeder kromstål; drøvlebøsning PPS; kv-prop PP; O-ring EPDM; ventilkegle NBR.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat – alle elementer i RA 2000-serien passer på ventilen.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Hvordan vælger jeg forindstillingen?
Forindstillingen kan beregnes i Danfoss Installer App. Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5, og ved indstilling N er ventilen helt åben.

Hvad med direkte fjernvarme?
Husk differenstrykregulator på direkte fjernvarmeanlæg.

Hvad betyder den gule hætte?
Den gule beskyttelseshætte og “U”-mærket på ventilhalsen adskiller RA-U fra de øvrige RA-ventiler.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-U radiatorventilhus med integreret forindstilling
ModelRA-U 10
Danfoss kodenr.013G3231
DimensionDN 10
TilslutningTilgang 3/8" indvendigt gevind (Rp 3/8), radiatornippel 3/8" udvendigt gevind (R 3/8), ISO 7-1; byggerække F, nippeltype standard
Tilslutning til ventilDanfoss RA – alle elementer i RA 2000-serien
Kvs0,57 m³/h
ForindstillingJa – mellem 1 og 7 i trin på 0,5 samt N (helt åben)
Kv ved forindstilling 1–7/N0,02 / 0,04 / 0,07 / 0,12 / 0,19 / 0,27 / 0,33 / 0,48 m³/h (ved 1 bar trykfald)
Maks. driftstryk10 bar
Prøvetryk16 bar
Medietemperaturmaks. 120 °C
UdførelseVinkelløb
KarakteristikLavt flow
VentilhusMs 58 (messing)
PakningO-ringspakdåse; O-ring EPDM; trykstift og ventilfjeder kromstål; drøvlebøsning PPS; kv-prop PP; ventilkegle NBR
OverfladeForniklet
FarveGul beskyttelseshætte
Anvendelse2-strengsanlæg med pumpe eller fjernvarme med direkte tilslutning
GodkendelserIkke CE-mærket; ikke UL-klassificeret
Nettovægt0,189 kg
Mærke
Varenummer403193003
EAN5702420016429
