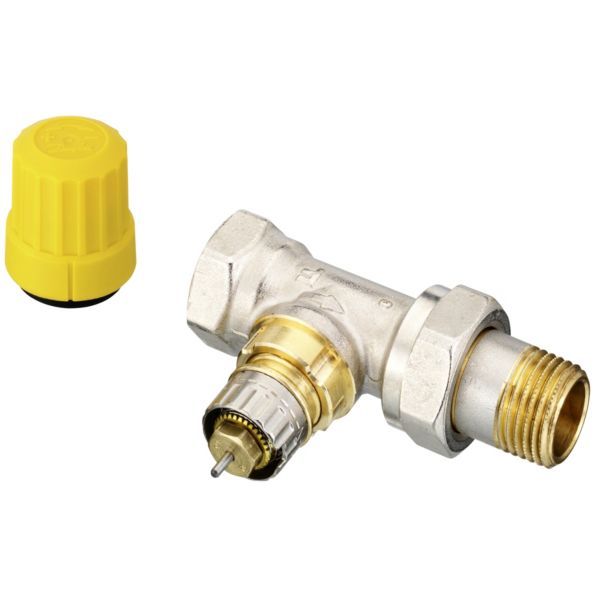

Danfoss RA-U radiatorventil 10, 3/8” ligeløbende, 013G3232

256 kr. inkl. moms

Danfoss RA-U 10 er et radiatorventilhus med indbygget forindstilling til anlæg med lille flow gennem radiatoren. Denne udgave er i ligeløb med 3/8″ gevind.

  • Tilslutning: 3/8″ indvendigt gevind (Rp 3/8) til røret og 3/8″ udvendigt gevind (R 3/8) til radiatoren
  • Forindstilling: Begrænser den maksimale vandgennemstrømning gennem radiatoren
  • Pakdåse: Kan udskiftes, mens der er vand og tryk på anlægget
  • Termostat: RA-tilslutning, bestilles separat

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403192003 Kategori:

Beskrivelse

Danfoss RA-U 10 er et radiatorventilhus med integreret forindstilling til 2-strengsanlæg, hvor flowet gennem radiatoren skal være lille. Forindstillingen begrænser den maksimale vandgennemstrømning og går fra kv 0,02 m³/h ved indstilling 1 til kv 0,48 m³/h ved indstilling N, hvor ventilen er helt åben. Ventilen fås også i vinkelløb og i DN 15, og Danfoss oplyser, at alle elementer i RA 2000-serien passer på den.

Fordele

  • Vandfordeling: Danfoss oplyser, at RA-U-ventiler giver god vandfordeling og forbedret afkøling, også når der er monteret automatik.
  • Forindstilling: Ændres let og nøjagtigt uden brug af værktøj og fastlåses, når følerelementet er monteret.
  • Rørtilslutning: Tilgangsstudsen er forberedt for klemring og nippel, og Danfoss har klemringssæt for kobber- og stålrør samt korte nipler til RA-U 10.
  • Markering: En gul beskyttelseshætte og et “U”-mærke på ventilhalsen viser ventiltypen, og en pil på huset viser gennemløbsretningen.

Passer den til dit anlæg?

Bruges til

  • 2-strengsanlæg med pumpe eller fjernvarmeanlæg med direkte tilslutning, hvor flowet gennem radiatoren er lille.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres i radiatorens fremløb; gennemløbet skal følge pilen på ventilhuset.
  • Termostatføler med RA-tilslutning bestilles separat.
  • Tilgangsstudsen er forberedt for klemring og nippel; Danfoss’ klemringssæt til RA-U 10 findes for kobber- og stålrør.
Til installatøren
  • Materialer: Ventilhus og øvrige metaldele er i messing (Ms 58), forniklet udvendigt. Trykstift og ventilfjeder er i kromstål, drøvlebøsningen i PPS, kv-proppen i PP, O-ringen i EPDM og ventilkeglen i NBR.
  • Driftsgrænser: Maks. arbejdstryk 10 bar, prøvetryk 16 bar, maks. medietemperatur 120 °C.
  • Vandkvalitet: Er det nødvendigt at tilsætte kemikalier til det cirkulerende vand for at undgå kalkafsætning og korrosion, er det vigtigt, at kemikalieleverandørens anvisninger overholdes.
  • Forindstilling: Der kan vælges forindstillinger mellem 1 og 7 i trin på 0,5; ved indstilling N er ventilen helt åben. Kv-værdien ved indstilling N er fastlagt efter EN 215-1 ved Xp = 2 K, og ved lavere forindstillinger falder Xp til 0,5 K ved indstilling 1.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med RA-tilslutning bestilles separat – Danfoss oplyser, at element og ventilhus bestilles hver for sig.

Hvornår skal ventilen forindstilles?
Efter gennemskylning af anlægget. Gennemskylningen skal ske med ventilerne i stilling N.

Skal jeg have andet udstyr på direkte fjernvarme?
Ja. Danfoss oplyser, at man på direkte fjernvarmeanlæg skal huske en differenstrykregulator.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-U, radiatorventilhus med integreret forindstilling (standardventil)
ModelRA-U 10
Danfoss kodenr.013G3232
UdførelseLigeløb
DimensionDN 10
ByggerækkeF
Tilslutning3/8" indvendigt gevind (Rp 3/8) til røret · 3/8" udvendigt gevind, nippel (R 3/8) til radiatoren
NippeltypeStandard
Tilslutning til ventilDanfoss RA (RA 2000-serien)
Kvs0,57 m³/h
Forindstilling1–7 og N (kv 0,02 / 0,04 / 0,07 / 0,12 / 0,19 / 0,27 / 0,33 / 0,48 m³/h)
Maks. driftstryk10 bar
Prøvetryk16 bar
Medietemperaturmaks. 120 °C
VentilhusMessing (Ms 58)
Trykstift og ventilfjederKromstål
Kv-propPP
VentilkegleNBR
PakningEPDM (O-ring), drøvlebøsning PPS
OverfladeForniklet
BeskyttelseshætteGul
Anlæg2-strengsanlæg
GodkendelserKv-værdi ved indstilling N fastlagt efter EN 215-1
Nettovægt0,2 kg
Bruttovægt0,21 kg
Mærke
Varenummer403192003
EAN5702420016436
