Beskrivelse

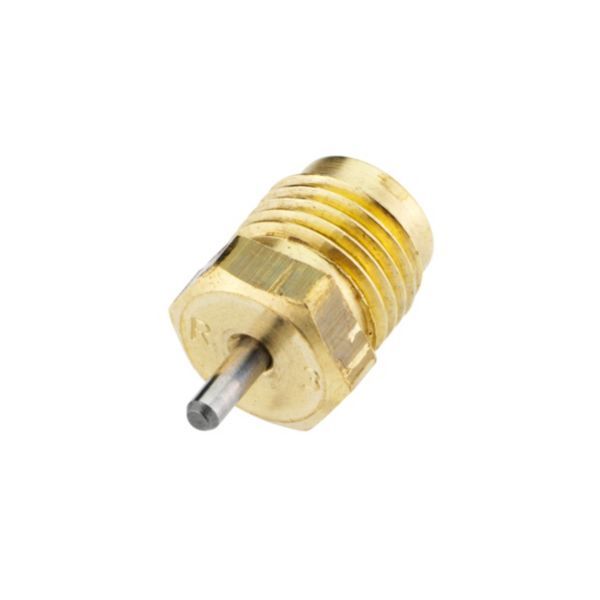

Danfoss pakdåse (013G0290) til RA-radiatorventiler. Danfoss’ instruktion angiver, at pakdåsen kan udskiftes under drift, at fremløbstemperaturen skal sænkes til 30 °C, og at der skal laves tæthedskontrol bagefter.
Fordele
- Udskiftning under drift: Danfoss angiver, at pakdåsen kan udskiftes, mens anlægget er i drift.
- Forberedelse: Fremløbstemperaturen skal sænkes til 30 °C før udskiftning, og der skal laves tæthedskontrol bagefter.
- Kompatibilitet: Danfoss angiver pakdåsen til RA-N, RA-IN, RA-FN og RA-DV/Bi-dir/BIV og lister den som reservedel i databladene for RA-K, RA-KE og VHS-ventilen.
Passer den til dit anlæg?
Bruges til
- Danfoss radiatorventiler med RA-tilslutning, fx RA-N, RA-IN, RA-FN og RA-DV, samt RA-K, RA-KE og VHS-ventilen.
Sådan vælger du
- Denne variant: pakdåse til RA-ventiler.
Montering
- Sænk fremløbstemperaturen til 30 °C før udskiftning, og lav tæthedskontrol bagefter.
Til installatøren
- Udskiftning: Danfoss’ instruktion for 013G0290 siger ordret: ‘Kan udskiftes under drift. Husk tæthedskontrol. Fremløbstemperaturen skal sænkes til 30 °C.’
- Tilspænding: Instruktionen angiver maks. 9 Nm for RA-N, RA-IN og RA-FN og maks. 10 Nm for RA-DV, Bi-dir og BIV. Nøglevidder: 17 mm i fast position, på RA-DV/Bi-dir/BIV desuden 10 mm.
- Reservedel til: RA-N, RA-IN, RA-FN, RA-DV/Bi-dir/BIV samt RA-K- og RA-KE-radiatorkoblinger og VHS-ventilen.
Se alle tekniske specifikationer →
Passer til
- Danfoss RA-N radiatorventil 15, 1/2” Vinkelløbende, 013G0013
- Danfoss RA-N radiatorventil 15, 1/2” ligeløbende , 013G0014
- Danfoss RA-N radiatorventil 20, 3/4” ligeløbende, 013G0016
- Danfoss RA-DV radiatorventil 3/8”. Vinkelløbende med indbygget trykregulator til 2-strengsanlæg, 013G7711
- Danfoss RA-DV radiatorventil 3/8”. Ligeløbende med indbygget trykregulator til 2-strengsanlæg, 013G7712
- Danfoss RA-DV radiatorventil 1/2”. Vinkelløbende med indbygget trykregulator til 2-strengsanlæg, 013G7713
- Danfoss RA-DV radiatorventil 1/2”. Ligeløbende med indbygget trykregulator til 2-strengsanlæg, 013G7714
- Danfoss FJVR returløbstermostat 1/2” Vl, 003L1013
- Danfoss FJVR returløbstermostat 1/2” Ll , 003L1014
- Danfoss RA-G radiatorventil 20, 3/4 ligeløbende, 013G1677
Ofte stillede spørgsmål
Skal anlægget tømmes, før pakdåsen skiftes?
Danfoss angiver, at pakdåsen kan udskiftes under drift. Fremløbstemperaturen skal sænkes til 30 °C, og der skal laves tæthedskontrol bagefter.
Hvilket værktøj skal jeg bruge?
Danfoss’ instruktion viser en 17 mm nøgle i fast position til RA-N, RA-IN og RA-FN og 17 mm plus 10 mm til RA-DV, Bi-dir og BIV.
Passer pakdåsen til min RA-ventil?
Danfoss angiver den til RA-N, RA-IN, RA-FN og RA-DV/Bi-dir/BIV, og den står som reservedel i databladene for RA-K- og RA-KE-koblingerne og VHS-ventilen.
Dokumentation
- Datablad Radiatorkobling RA-K PDF · 736 KB
- Datablad Radiatorkobling RA-KE PDF · 419 KB
- Datablad VHS ventil PDF · 1,2 MB
- Brochure Dynamic Valve - Building owner brochure PDF · 3,4 MB
- Brochure Dynamic Valve - Designer and installer brochure PDF · 11,2 MB
- Installationsvejledning Instruction Gland Seal 013G0290 PDF · 839 KB
Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.
