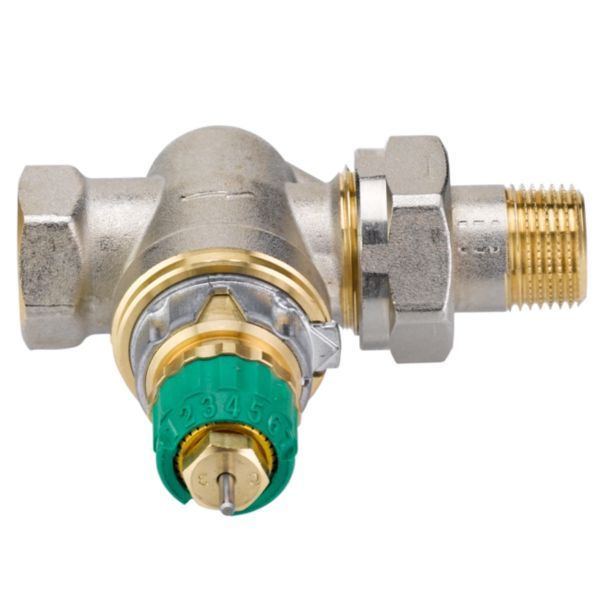

Danfoss RA-DV radiatorventil 3/8”. Ligeløbende med indbygget trykregulator til 2-strengsanlæg, 013G7712

201 kr. inkl. moms

Trykuafhængig (dynamisk) radiatorventil, der holder det indstillede flow konstant, selv når trykket i anlægget ændrer sig.

  • Type: RA-DV 10, radiatorventil, ligeløb, trykuafhængig (dynamisk)
  • Tilslutning: 3/8 tomme indvendigt gevind (Rp 3/8) x 3/8 tomme udvendigt gevind (R 3/8) nippel
  • Beskyttelseshætte: Grøn, viser ventiltypen

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 403284203 Kategori:

Beskrivelse

Danfoss RA-DV 10 er en trykuafhængig (dynamisk) radiatorventil i ligeløb med 3/8 tomme indvendigt gevind (Rp 3/8) og 3/8 tomme udvendigt gevind (R 3/8) radiatornippel, til termostatfølere med Danfoss RA-omløber. Den indbyggede trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes, også når trykket i anlægget ændrer sig. Forindstillingen kan sættes fra 10 til 135 l/h ved 0,1 bar.

Fordele

  • Flow: Holdes på den indstillede værdi, også når trykket i anlægget ændrer sig.
  • Forindstilling: Ændres uden værktøj og låses fast, når føleren monteres.
  • Pakdåse: Kan udskiftes med vand og tryk på anlægget.
  • Klemringsfittings: Danfoss angiver klemringsfittings til stål- og kobberrør til RA-DV 10.
  • Beskyttelseshætte: Den grønne hætte og forindstillingsring kendetegner RA-DV blandt Danfoss’ RA-ventilhuse.

Passer den til dit anlæg?

Bruges til

  • 2-strengs radiatoranlæg, herunder anlæg der er i ubalance.
  • Udskiftning til eller installation af elektroniske termostater, hvor der altid skal bruges ventiler med forindstilling.

Sådan vælger du

Montering

  • Ventilen monteres med 3/8 tomme indvendigt gevind (Rp 3/8) mod røret og 3/8 tomme udvendigt gevind (R 3/8) mod radiatoren.
  • Termostatføler med Danfoss RA-omløber bestilles separat. Beskyttelseshætten kan bruges til manuel regulering i monteringsfasen.
  • Beskyttelseshætten må ifølge Danfoss ikke bruges som manuel afspærring – brug i stedet et manuelt håndindstillingsgreb (013G5002).
  • Medfølger: Beskyttelseshætte (grøn).
  • Medfølger ikke: Termostatisk føler/element (bestilles separat).
Til installatøren
  • Reguleringsprincip: Indbygget trykregulator holder differenstrykket på et konstant niveau på 0,1 bar, så det indstillede flow opretholdes.
  • Forindstilling: Trin 1 til 7 vælges uden værktøj (standardindstilling N). Ved indstilling N er ventilen helt åben, og Danfoss angiver, at denne indstilling kan bruges til gennemskylning, hvis anlægget skal renses for snavs. Anvend altid ventiler med forindstilling ved udskiftning til eller installation af elektroniske termostater.
  • Klemringsfittings: Danfoss angiver 013G4100 (10 mm) og 013G4102 (12 mm) til stål- og kobberrør på RA-DV 10; fittings til PEX- og Alupex-rør står kun ud for RA-DV 15.
  • Vandkvalitet: Danfoss angiver, at vandkvaliteten skal overholde VDI 2035, TÜV 1466, AGFW Work Part FW 510 eller Vejledning Vandbehandling og korrosionsforebyggelse (sep. 2018). Blandinger med mineralsk olie bør undgås, og producentens doseringsvejledninger skal følges, hvis der bruges vandbehandling.
  • Materialer: Ventilhus og andre metaldele i messing, forniklet overflade; flowbegrænser i PPS; O-ring i EPDM; ventilkegle i NBR; trykstift og fjeder i kromstål; regulator i messing/PPS/EPDM.
  • Service: Pakdåsen kan udskiftes med vand og tryk på anlægget – hold imod med stjernenøgle nr. 17 og løsn pakdåsen med skruenøgle nr. 10.
  • Fjernvarme: Husk en differenstrykregulator på direkte fjernvarmeanlæg.

Varianter

Tilbehør

Ofte stillede spørgsmål

Er termostaten med?
Nej, det er ventilhuset. Termostatføleren med Danfoss RA-omløber bestilles separat.

Hvordan indstilles flowet?
Løft og drej forindstillingsringen til det ønskede trin (1–7 eller N). Ved N er ventilen helt åben, og flowet er maks. 135 l/h ved 0,1 bar.

Hvad med direkte fjernvarme?
Husk en differenstrykregulator på direkte fjernvarmeanlæg.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeRA-DV 10, trykuafhængig (dynamisk) radiatorventilhus med forindstilling
ModelRA-DV 10, ligeløb
Danfoss kodenr.013G7712
DimensionDN 10
Tilslutning3/8 tomme indvendigt gevind, Rp 3/8 (ISO 7/1)
Tilslutning til ventilDanfoss RA-omløber (alle typer termostatfølere med Danfoss RA-omløber); til radiator: 3/8 tomme udvendigt gevind, R 3/8 (nippel)
Flow ved forindstilling 1–7/N (maks., ved 0,1 bar)10 / 15 / 20 / 35 / 50 / 80 / 100 / 135 l/h
Flow ved forindstilling 1–7/N med Danfoss Aveo-termostat (ved 0,1 bar)9 / 14 / 18 / 30 / 45 / 70 / 90 / 130 l/h
ForindstillingJa, trin 1–7 og N, uden værktøj, låses når føleren monteres
IndstillingsområdeDifferenstryk 0,1–0,6 bar
Maks. driftstryk10 bar
Prøvetryk16 bar
Medietemperatur2–95 °C
VentilhusMessing
Vandberørte materialerFlowbegrænser PPS, O-ring EPDM, ventilkegle NBR, trykstift og fjeder kromstål, regulator messing/PPS/EPDM
NippeltypeStandard
VentiltypeDynamisk (trykuafhængig)
Anvendelse2-rørsystem
OverfladeForniklet
FarveGrøn beskyttelseshætte
GodkendelserEN 215 (sammen med Danfoss React-, RAE- og RAS-C-følere); ikke CE-mærket
Nettovægt0,229 kg
BAC-effektivitetsklasse (ISO 52120-1 / ISO 16484-4)Klasse A
Bruttovægt0,242 kg
Mærke
Varenummer403284203
EAN5702420123660
