Danfoss måleinstrument PFM100 10bar inkl. slager og målenåle

9.631 kr. inkl. moms

Måleinstrument til differenstryk og flow, der bruges til at indregulere ventiler i centralvarmeanlæg.

  • Anvendelse: Måler differenstryk og viser flow over ventiler i centralvarmeanlæg
  • Trykområde: 0–10 bar
  • Sæt: Instrument, 2 slanger og 2 nåle med kugleventiler

Levering 1–3 hverdage

Varenummer (SKU): 406948960 Kategori:

Beskrivelse

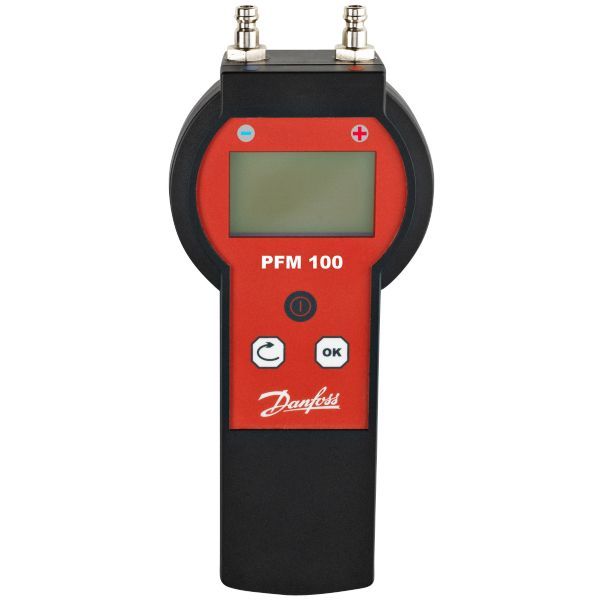

Danfoss PFM 100 måler differenstrykket over en ventil i centralvarmeanlæg og bruges til at indregulere indreguleringsventiler. Indtaster man ventilens Kv-værdi, viser instrumentet også flowet gennem ventilen. Sættet består af instrumentet, to slanger med sammenkoblinger og to nåle med kugleventiler, og trykområdet er 0–10 bar ved medietemperaturer fra -5 til 90 °C.

Fordele

  • Viser flow: Indtaster du ventilens Kv-værdi, beregner instrumentet flowet gennem ventilen ud fra det målte differenstryk.
  • Nulstilling på stedet: Instrumentet nulindstilles for den statiske trykpåvirkning, før du måler differenstrykket.
  • Enheder: Tryk og flow kan vises i 11 trykenheder og 11 flowenheder, inkl. amerikanske enheder.
  • Flersproget menu: Instrumentet kan kommunikere på 10 sprog.
  • Kapsling: Instrumentet har kapslingsklasse IP65 – tæt mod støv og vandstråler.

Passer den til dit anlæg?

Bruges til

  • Måling af differenstryk over en ventil i centralvarmesystemer, fx ved indregulering med målenipler.

Sådan vælger du

Montering

  • Slangerne sluttes til ventilens målenipler og udluftes, instrumentet tilsluttes og nulstilles for statisk tryk; derefter indtastes Kv-værdien, og flowet aflæses på displayet.
  • Trykenheden må ikke udsættes for frost og skal altid opbevares ved temperaturer over 0 °C.
  • Medfølger: Instrument, 2 slanger med sammenkoblinger, 2 nåle inkl. kugleventiler.
Til installatøren
  • Fremgangsmåde: slut slangerne til ventilens målenipler, udluft slangerne, slut ventilen til PFM 100, nulstil for statisk tryk, indtast Kv-værdien og aflæs flowet på displayet.
  • Trykføler: piezoresistiv absolut differenstryksensor. Trykområde 0–10 bar, maks. overtryk 15 bar på den positive pol og 10 bar på den negative.
  • Nøjagtighed: ulinearitet og hysteresefejl 0,15 % af trykområdet; temperaturfejl 1,5 % over omgivelsestemperatur og medietemperatur.
  • Driftsgrænser: medietemperatur -5…90 °C, omgivelsestemperatur -5…50 °C, opbevaringstemperatur -5…50 °C.
  • Strømforbrug maks. 55 mA fra 2 genopladelige AA NiMH-batterier.
  • Tryktilslutning: R21-lynkoblinger.
  • Kv-område: 0 til 99.999, trin 0,1. Kalibreringsgyldighed 12 måneder.
  • Opbevaring: må ikke udsættes for frost og skal altid opbevares over 0 °C.

Passer til

Ofte stillede spørgsmål

Hvad følger med i sættet?
Instrument, 2 slanger med sammenkoblinger og 2 nåle inkl. kugleventiler.

Må den opbevares koldt?
Nej. Ifølge Danfoss må trykenheden ikke udsættes for frost og skal altid opbevares over 0 °C.

Kan den vise flow, ikke kun tryk?
Ja. Indtaster du ventilens Kv-værdi, beregner PFM 100 flowet gennem ventilen ud fra det målte differenstryk.

Hvor stort er trykområdet?
Trykområdet er 0–10 bar. Maks. overtryk er 15 bar på den positive pol og 10 bar på den negative, og medietemperaturen kan være -5 til 90 °C.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeMåleinstrument til differenstryk og flow
ModelPFM 100
Danfoss kodenr.003L8260
Trykområde0–10 bar
Maks. overtrykPositiv pol 15 bar, negativ pol 10 bar
NøjagtighedsklasseUlinearitet og hysteresefejl 0,15 % af trykområdet; temperaturfejl 1,5 % over omgivelsestemperatur og medietemperatur
TilslutningR21-lynkoblinger
Medietemperatur-5…90 °C
Omgivelsestemperatur-5…50 °C
KapslingsklasseIP65
TrykfølerPiezoresistiv absolut differenstryksensor
Opbevaringstemperatur-5…50 °C
StrømforbrugMaks. 55 mA
Batterier2 × genopladelige AA NiMH
Display128 × 64 monokromatisk med baggrundsbelysning
Tastatur3 taster
Trykenheder11
Flowenheder11, inkl. amerikanske enheder
Kv-område0 til 99.999, trin 0,1
Mål94 × 218 × 35 mm
Kalibreringsgyldighed12 måneder
IndholdInstrument, 2 slanger med sammenkoblinger, 2 nåle inkl. kugleventiler
Mærke
Varenummer406948960
EAN5702420119403
Vægt1,517 kg
