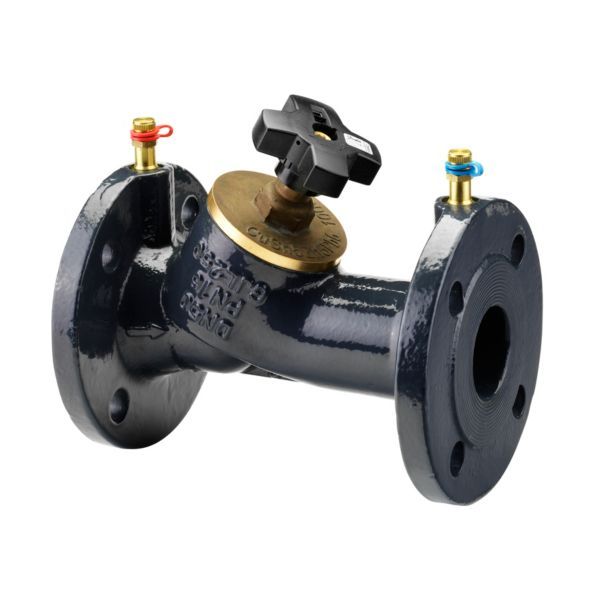

Danfoss MSV-F2 reguleringsventil DN65 PN16 flange, kvs 93,4

5.006 kr. inkl. moms

Danfoss MSV-F2 er en manuel indreguleringsventil med flanger til varme- og køleanlæg. Den bruges til at indregulere og verificere flowet i anlægget.

  • Ventilstørrelse: DN 65 med flangetilslutning
  • Kapacitet: Kvs 93,4 m³/h
  • Funktioner: Afspærring og målenipler til flowmåling
  • Indstilling: Skalaen kan låses

Levering 1–3 hverdage

Varenummer (SKU): 406946013 Kategori:

Beskrivelse

Danfoss MSV-F2 er en manuel indregulerings- og afspærringsventil med flanger til varme- og køleanlæg. Ventilen har en indstillingsskala, der kan låses, og målenipler til flowmåling. Denne udgave er DN 65 med kvs 93,4 m³/h og PN 16.

Fordele

  • Afspærring: Danfoss angiver 100 % afspærringsfunktion til service og reparation.
  • Flowmåling indbygget: Målenipler gør det muligt at aflæse ventildata med Danfoss PFM 100 eller PFM 1000.
  • Fastholder indstillingen: Indstillingsskalaen kan låses, så den ikke ændres ved et uheld.
  • Montering: Ventilen kan monteres i både frem- og returløb.

Passer den til dit anlæg?

Bruges til

  • Manuel indregulering og afspærring i varme- og køleanlæg med flanger; Danfoss nævner fx ventilationsaggregater, ventilatorkonvektorer, kølepaneler, fordelere og kedelcentraler.

Sådan vælger du

Montering

  • Monteres altid med pilen på ventilhuset i flowets retning. Ventilen kan sidde i både frem- og returløb.
  • Danfoss anbefaler en lige rørstrækning før og efter ventilen, så turbulens ikke påvirker målenøjagtigheden.
Til installatøren
  • Driftsgrænser: Maks. differenstryk over ventilen 150 kPa, medietemperatur -10…130 °C (PN 16).
  • Flowhastighed: Maks. tilladt ≤ 4 m/s, og flowet skal være frit for kavitation.
  • Indstilling: Positionsindikator og vandringsbegrænser er standard, håndhjulet er integreret med vandringsbegrænseren, og indstillingen kan låses.
  • Glykol: Ved ethylenglykol skal det målte flow korrigeres med Danfoss’ korrektionsfaktor – i Danfoss’ eget eksempel for DN 65 bliver 16,8 m³/h ved 30 % glykol korrigeret til 16,0.
  • Forbehold: Danfoss angiver, at foreneligheden mellem ventilens materialer og sekundære kølevæsker skal verificeres med leverandøren af kølevæsken.
  • Tæthed ved afspærring: Klasse A efter ISO 5208, tabel 5 – ingen synlig lækage, ifølge producentens datablad.

Tilbehør

Ofte stillede spørgsmål

Hvor tæt lukker ventilen ved afspærring?
Klasse A efter ISO 5208, tabel 5 – ingen synlig lækage, ifølge producentens datablad.

Hvordan skal ventilen monteres i røret for nøjagtig måling?
Altid med pilen på ventilhuset i flowets retning. Producenten anbefaler en lige rørstrækning før og efter ventilen; følges anbefalingen ikke, kan turbulens påvirke flowet med op til 20 %.

Hvad betyder kvs 93,4?
Kvs er ventilens flowkapacitet: 93,4 m³/h er det flow, der kan gå gennem den helt åbne ventil ved 1 bar tryktab.

Kan ventilen bruges med glykolblandet vand, og skal flowaflæsningen korrigeres?
Ja. I Danfoss’ eget eksempel for DN 65 bliver et målt flow på 16,8 m³/h ved 30 % glykol korrigeret til 16,0. Danfoss angiver samtidig, at foreneligheden mellem materialer og sekundære kølevæsker skal verificeres med leverandøren af kølevæsken.

Hvilken maks. flowhastighed er tilladt gennem ventilen?
≤ 4 m/s, og flowet skal være frit for kavitation, ifølge producentens datablad.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeMSV-F2 manuel indreguleringsventil
Danfoss kodenr.003Z1062
DimensionDN 65
TilslutningFlange efter EN 1092-2
Kvs93,4 m³/h
ForindstillingIndstillingsskala, kan låses
HåndhjulMed digital visning, plast (DN 15–150)
TrykklassePN 16
Maks. differenstryk over ventil150 kPa
Medietemperatur-10…130 °C
MedieVand og vandblandinger med sekundære kølevæsker (fx glykol) til lukkede varme- og køleanlæg
Maks. flowhastighed≤ 4 m/s
LæktabKlasse A efter ISO 5208, tabel 5 (ingen synlig lækage)
MåleniplerJa
DrænfunktionNej
AfspærringJa
VentilhusStøbejern EN-GJL-250
SædetætningEPDM
VentilkegleCW602N
Mærke
Varenummer406946013
EAN5702421551394
Vægt16,668 kg
