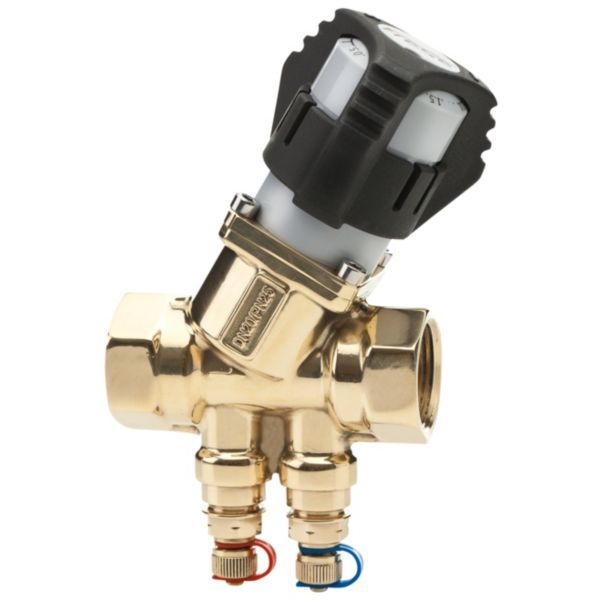

Frese SIGMA Compact strengreguleringsventil DN25 High, muffe/muffe, 137–2400 l/h (53-2209)

1.027 kr. inkl. moms

Dynamisk strengreguleringsventil (flowbegrænser), der indstilles udefra på håndtaget og holder flowet på det indstillede niveau, selv når trykket i anlægget svinger.

  • Dimension: DN25 High, muffe/muffe (indvendigt gevind)
  • Flowområde: 137–2.400 l/h
  • Låsbart håndtag: Indstillingen kan låses, og ventilen kan bruges til afspærring
  • Trykudtag: Indbyggede trykudtag til nålesystem

Levering 1–3 hverdage

Varenummer (SKU): 406774208 Kategorier: ,

Beskrivelse

Frese SIGMA Compact DN25 High er en dynamisk strengreguleringsventil, som indstilles udefra på håndtaget. Den bruges til at begrænse flowet og til afspærring i varme- og køleanlæg. Den interne differenstrykregulering holder flowet på det indstillede niveau, selv når trykket i anlægget varierer. Ventilen har muffe/muffe-tilslutning, indbyggede trykudtag og et flowområde på 137–2.400 l/h inden for trykområdet 14–400 kPa.

Fordele

  • Hydraulisk balance: Frese angiver, at en dynamisk strengreguleringsventil automatisk finder den hydrauliske balance, også ved tryksvingninger i anlægget.
  • Dimensionering: Kun flowet skal angives, når ventilen vælges.
  • Anvendelse: Kan bruges i stedet for traditionelle strengreguleringsventiler og i anlæg med både variabelt og konstant flow.
  • Tæt lukning: Ventilen lukker efter EN 1349 klasse IV, uanset om trykket er højest på indgangs- eller udgangssiden.
  • Færre ventiler: Frese angiver, at der ikke kræves hovedventil eller strengreguleringsventiler på delstrengen i anlægget.
  • Glykol: Kan bruges med glykolblandinger (ethylen eller propylen) op til 50 %.

Passer den til dit anlæg?

Bruges til

  • Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
  • Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow.

Sådan vælger du

Montering

  • Tilslutning: DN25 indvendigt gevind (ind / ud).
  • Indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen (den kritiske ventil).
  • Indstillingen låses med en 2-mm sekskantnøgle under den grå kappe i toppen af ventilen.
  • Ingen krav til lige rørlængder før eller efter ventilen.
Til installatøren
  • Indstilling: drej håndtaget til det ønskede flow efter Freses flowtabel eller Frese-appen, fjern den grå kappe i toppen af ventilen, og lås positionen med en 2-mm sekskantnøgle.
  • Afspærring: håndtaget drejes med uret til helt lukket position; ventilen lukker med en lækagetæthed efter EN 1349 klasse IV og kan genåbnes til det forindstillede flow.
  • Minimalt differenstryk: 14,0 kPa ved indstilling 0,5 og 33,2 kPa ved indstilling 4,0 (Kvs 4,2 m³/h).
  • Trykudtag: til nålesystem (nåle maks. Ø3,2 mm, længde 25–40 mm) til måling af differenstrykket over ventilen.
  • Vandkvalitet: rørsystemet skal udluftes grundigt; Frese anbefaler vandbehandling efter VDI 2035; glykolblandinger (ethylen/propylen) op til 50 % kan bruges.
  • Ingen minimumskrav til lige rørlængder før eller efter ventilen.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles flowet?
Drej håndtaget til det ønskede flow efter Freses flowtabel eller Frese-appen, og lås positionen med en 2-mm sekskantnøgle under den grå kappe.

Kan ventilen bruges til afspærring?
Ja. Drej håndtaget med uret til helt lukket. Når positionen er låst, kan ventilen genåbnes til det forindstillede flow.

Hvordan kontrolleres flowet?
Mål differenstrykket over ventilen på trykudtagene. Er det over det minimale Δp for indstillingen, kan flowet aflæses i flowtabellen.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk strengreguleringsventil / flowbegrænser (SIGMA Compact)
ModelSIGMA Compact DN25 High
Producentens varenr.53-2209
DimensionDN25 High
TilslutningMuffe/muffe
Tilslutning (ind / ud)DN25 indvendigt gevind
TrykudtagTil nålesystem (nåle maks. Ø3,2 mm, længde 25–40 mm)
Kvs4,2 m³/h
Flowområde137–2.400 l/h
Trykområde14–400 kPa
Min. differenstryk14,0 kPa ved indstilling 0,5 – 33,2 kPa ved indstilling 4,0
Forindstilling, materialePA6 (20 % glas)
TrykklassePN25
Maks. differenstryk400 kPa
Medietemperatur-10…120 °C
MedieVand, glykolblandinger (ethylen/propylen) op til 50 %
VentilhusDZR messing CW602N
FjederRustfrit stål
MembranHNBR
O-ringeEPDM
Byggelængde L183 mm
Højde L390 mm
Nettovægt0,7 kg
Mærke
Varenummer406774208
EAN5705564055279
