Beskrivelse

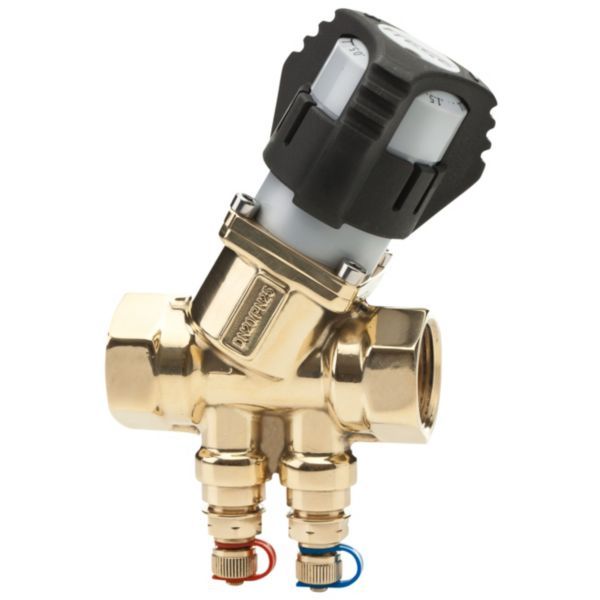

Frese SIGMA Compact DN32 er en dynamisk strengreguleringsventil, som indstilles udefra på håndtaget. Den bruges til at begrænse flowet og til afspærring i varme- og køleanlæg. Den interne differenstrykregulering holder flowet på det indstillede niveau, selv når trykket i anlægget varierer. Ventilen har muffe/muffe-tilslutning, indbyggede trykudtag og et flowområde på 200–5.000 l/h.
Fordele
- Dimensionering: Kun flowet skal kendes for at vælge ventilen.
- Alternativ til traditionel strengregulering: Kan bruges i stedet for traditionelle strengreguleringsventiler, også i anlæg med variabelt flow.
- Stabilt flow: Den interne differenstrykregulering holder flowet på sætpunktet, selv når trykket i anlægget svinger.
- Færre ventiler: Frese angiver, at der ikke kræves hovedventil eller strengreguleringsventiler på delstrengene.
- Afspærring: Kan lukkes helt efter EN 1349 klasse IV og genåbnes til det forindstillede flow.
- Ingen krav til lige rørlængder: Hverken før eller efter ventilen.
Passer den til dit anlæg?
Bruges til
- Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
- Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow, fx kredse med varme- og køleflader og injektionskredsløb.
Sådan vælger du
- Denne variant: SIGMA Compact DN32, flowområde 200–5.000 l/h, Kvs 10,9 m³/h, PN 25.
- Mindre: SIGMA Compact DN25 High, 137–2.400 l/h
- Større: SIGMA Compact DN40, 719–7.400 l/h
- Frese angiver, at ventilen er nem at dimensionere og vælge, da kun flowet skal angives. Sætpunkt og mindste differenstryk står i flowtabellerne eller Frese-appen.
- Isoleringskappe til SIGMA Compact DN25L-DN32 – Frese angiver den kun til brug i varmeapplikationer
Montering
- Ventilen har muffe/muffe-tilslutning med indvendigt gevind efter ISO 228; byggelængden (L1) er 104 mm og den samlede højde (L3) 110 mm.
- Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen.
- Indstillingen låses med en 2 mm unbrakonøgle under den grå kappe i toppen af ventilen.
- Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
Til installatøren
- Funktion: Ventilen holder differenstrykket over en forindstillet enhed konstant, så flowet ikke overstiger det indstillede maksimum. Frese angiver, at den interne differenstrykregulering sikrer flowbegrænsning uanset variation i differenstrykket i anlægget.
- Indstilling: Flowet indstilles med skalaen på håndtaget efter Frese’ flowtabel eller Frese-appen. Positionen låses ved at fjerne den grå kappe i toppen og spænde skruen med uret med en 2 mm unbrakonøgle; skal flowet ændres, løsnes indstillingen igen mod uret.
- Afspærring: Håndtaget drejes med uret til helt lukket. Frese angiver en lækagetæthed efter EN 1349 klasse IV og at ventilen kan genåbnes til det forindstillede flow.
- Trykudtag: Indbyggede trykudtag til nålesystem; nåle maks. Ø3,2 mm, længde 25–40 mm.
- Driftsgrænser: PN 25, maks. differenstryk 400 kPa, temperaturområde -10…120 °C.
- Indstilling og mindste differenstryk: For DN32 dækker skalaen 0,5–4,0, dvs. 200–5.000 l/h; ved indstilling 4,0 er det mindste differenstryk 21,0 kPa.
- Vandkvalitet: Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % (ethylen/propylen) kan anvendes; Frese anbefaler vandbehandling efter VDI 2035.
Se alle tekniske specifikationer →
Tilbehør
Frese Isoleringskappe til Frese SIGMA Compact DN25L/32162 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles flowet?
Drej håndtaget til det ønskede flow efter Frese’ flowtabel eller Frese-appen, og lås positionen med en 2 mm unbrakonøgle under den grå kappe i toppen.
Kan ventilen bruges til afspærring?
Ja. Håndtaget drejes med uret til helt lukket. Frese angiver en lækagetæthed efter EN 1349 klasse IV, og ventilen kan genåbnes til det forindstillede flow.
Hvordan kontrolleres flowet?
Differenstrykket måles over ventilen på de indbyggede trykudtag. Er det over det mindste differenstryk for indstillingen, kan flowet aflæses i Frese’ flowtabel.
Skal der være lige rørstrækninger før og efter ventilen?
Nej. Frese angiver, at der ikke er minimumskrav til lige rørlængder før eller efter ventilen.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
