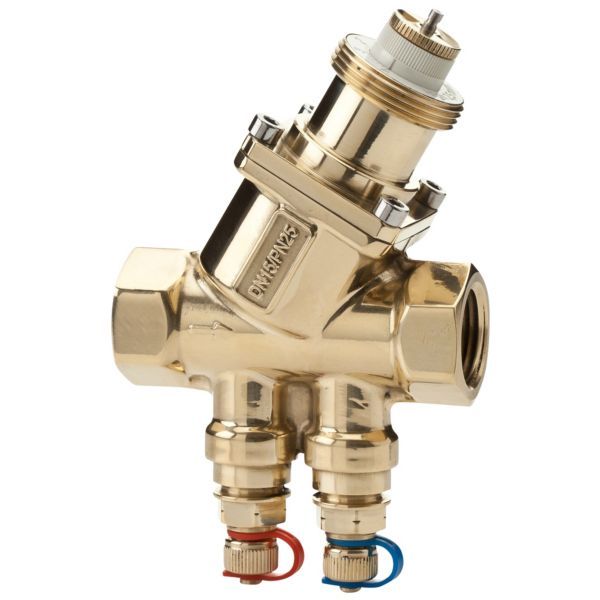

Frese Optima Compact motorventil DN32 550-4001 l/h, muffe/muffe m/målenipler

1.378 kr. inkl. moms

Trykuafhængig indregulerings- og motorventil, hvor dynamisk strengregulering, differenstrykregulering og modulerende motorventil sidder i ét hus.

  • Dimension: DN32, muffe/muffe
  • Flowområde: 550–4.001 l/h
  • Trykudtag: To trykudtag, så differenstrykket kan måles
  • Medfølger ikke: Aktuator bestilles separat

Levering 1–3 hverdage

Varenummer (SKU): 406747410 Kategorier: ,

Beskrivelse

Frese OPTIMA Compact DN32 er en trykuafhængig indregulerings- og motorventil (PICV), hvor en dynamisk strengreguleringsventil, en differenstryksregulator og en modulerende motorventil er bygget sammen i ét hus. Frese angiver den til varme- og køleanlæg med ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfeanlæg. Denne udgave har muffe/muffe-tilslutning med 1 1/4″ indvendigt gevind (G 1-1/4), to trykudtag, 5,5 mm vandring og et flowområde på 550–4.001 l/h. Aktuator købes separat.

Fordele

  • Tre funktioner i én ventil: Dynamisk strengregulering, differenstrykregulering og modulerende motorventil sidder i samme hus. Frese angiver, at det samlede antal ventiler i anlægget dermed minimeres.
  • Ingen ny indregulering ved udvidelse: Frese angiver, at der ikke kræves indregulering, hvis der føjes yderligere trin til anlægget, eller den dimensionerede kapacitet ændres.
  • Ingen krav til lige rørstrækninger: Frese angiver, at der ikke er krav til minimumslængde for lige rør før og efter ventilen.
  • Lukketryk: Ventilen kan lukke mod et differenstryk på 800 kPa.
  • Glykol: Glykolblandinger op til 50 % kan anvendes – både ethylen og propylen.
  • Indstilling: Flowet sættes på en trinløs skala, og ventilen kan gennemskylles og indreguleres, før aktuatoren monteres.

Passer den til dit anlæg?

Bruges til

  • Frese angiver OPTIMA Compact til varme- og køleanlæg i applikationer med ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfeanlæg.
  • Steder hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende med én ventil.

Montering

  • Ventilen tilsluttes muffe/muffe med 1 1/4″ indvendigt gevind (G 1-1/4) efter ISO 228; byggelængden er 104 mm.
  • Ventilen kan gennemskylles og indreguleres, før aktuatoren monteres: flowet forindstilles på den trinløse skala efter Frese’ graf for flow og forindstilling.
  • Der er ingen krav til minimumslængde for lige rør før og efter ventilen, og Frese angiver, at der ikke kræves yderligere reguleringsventiler i anlægget, når OPTIMA Compact sidder ved terminalerne.
  • Rørsystemet skal udluftes grundigt. Ved medietemperatur under 0 °C skal der påsættes spindelvarmer. Glykol op til 50 % kan bruges; Frese anbefaler vandbehandling efter VDI 2035.
  • Med trykudtagene kan differenstrykket måles ved indexventilen; Frese angiver, at pumpen derefter kan indstilles til minimum hastighed for det lavest mulige pumpeenergiforbrug.
  • Aktuatoren bestilles separat og skrues på M30 x 1,5 mm-gevindet.
  • Medfølger ikke: Aktuator – bestilles separat.
Til installatøren
  • Funktion: Den indbyggede differenstrykregulator holder et konstant differenstryk over den modulerende reguleringsenhed; Frese angiver, at det garanterer fuld autoritet. Forindstilling og modulering er uafhængige – forindstillingen har ingen virkning på vandringen.
  • Forindstilling: Flowet sættes på en trinløs analog skala fra 0,6 til 4,0 efter Frese’ graf og flowtabel. For DN32 svarer forindstilling 4,0 til 4.001 l/h ved et min. differenstryk på 28 kPa.
  • Driftsgrænser: PN 25, maks. differenstryk 800 kPa, medietemperatur -10…120 °C.
  • Lukketryk: Frese angiver, at DN25L til DN32 lukker mod 800 kPa (8 bar) efter EN 1349 Class IV, baseret på 100 N aktuatorkraft.
  • Afspærring: Med afspærringshætte monteret (gælder DN10 til DN32) angiver Frese, at ventilen kan afspærre op til 10 bar.
  • Vandkvalitet: Glykol op til 50 % (ethylen/propylen); Frese anbefaler vandbehandling efter VDI 2035. Rørsystemet skal udluftes grundigt for at undgå luftlommer.
  • Lavtemperaturdrift: Ved medietemperatur under 0 °C skal der påsættes en spindelvarmer for at forhindre isdannelse på spindlen.
  • Aktuatortilslutning: M30 x 1,5 mm, aktuator minimum kraft 100 N. Frese A/S påtager sig intet ansvar, hvis der anvendes en anden aktuator end Frese-aktuatoren.

Tilbehør

Ofte stillede spørgsmål

Følger der aktuator med?
Nej, ventilen leveres uden aktuator. Frese har termiske aktuatorer (til/fra eller 0–10 V, normalt lukkede) og motoriske aktuatorer (0–10 V, 4–20 mA eller 3-punkt) til OPTIMA Compact DN10-DN32; tilslutningsgevindet er M30 x 1,5 mm.

Hvad bruges trykudtagene til?
Med trykudtagene kan differenstrykket måles – fx ved indexventilen, så pumpen kan indstilles til minimum hastighed. Den samme ventil fås også uden trykudtag.

Kan ventilen bruges under 0 °C?
Ja, men Frese foreskriver, at der påsættes en spindelvarmer for at forhindre isdannelse på spindlen.

Hvordan indstilles flowet?
På den trinløse skala fra 0,6 til 4,0 efter Frese’ flowtabel. For denne ventil dækker skalaen 550–4.001 l/h.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeTrykuafhængig indregulerings- og motorventil (OPTIMA Compact)
ModelOPTIMA Compact
Producentens varenr.53-1374
DimensionDN32
Tilslutning1 1/4" indvendigt gevind, muffe/muffe G 1-1/4 (ISO 228)
Trykudtag2 stk.
Flowområde550–4.001 l/h
Forindstillingsskala0,6–4,0 (trinløs)
Min. differenstryk ved forindstilling 4,028 kPa
TrykklassePN 25
Maks. differenstryk800 kPa
Lukketryk (EN 1349 Class IV)800 kPa (8 bar) ved 100 N aktuatorkraft
Medietemperatur-10…120 °C
Vandring5,5 mm
VentilhusDZR messing CW602N
DifferenstryksregulatorPPS 40 % glas
O-ringeEPDM
FjederRustfrit stål
AktuatortilslutningM30 x 1,5 mm, min. 100 N
MembranHNBR
Byggelængde (L)104 mm
Nettovægt1,27 kg
Mærke
Varenummer406747410
EAN5705564052254
