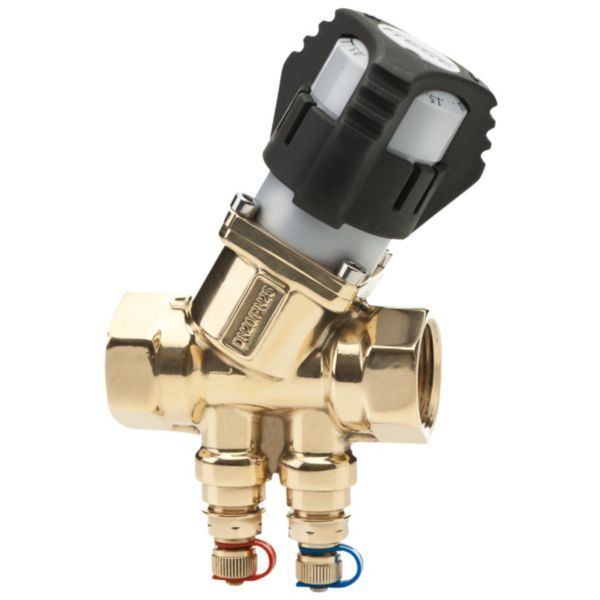

Frese SIGMA Compact strengreguleringsventil DN20 High, muffe/muffe, 102–1930 l/h (53-2203)

941 kr. inkl. moms

Frese SIGMA Compact er en dynamisk strengreguleringsventil (flowbegrænser), som indstilles udefra på håndtaget og holder flowet til en del af anlægget konstant.

  • Dimension: DN20 High, muffe/muffe med indbyggede trykudtag.
  • Indstilling: Flowet sættes udefra på håndtaget, og positionen kan låses.
  • Afspærring: I låst position kan ventilen lukkes helt og genåbnes til samme sætpunkt.
  • Montering: Ingen minimumskrav til lige rørlængder før eller efter ventilen.

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Levering 1–3 hverdage

Varenummer (SKU): 406774206 Kategorier: ,

Beskrivelse

Frese SIGMA Compact DN20 High er en dynamisk strengreguleringsventil, som indstilles udefra på håndtaget. Den bruges til at begrænse flowet og til afspærring i varme- og køleanlæg. Den interne differenstrykregulering holder flowet på det indstillede niveau, selv når trykket i anlægget varierer. Ventilen har muffe/muffe-tilslutning, indbyggede trykudtag og et flowområde på 102–1.930 l/h ved et trykområde på 16–400 kPa.

Fordele

  • Dimensionering: Kun flowet skal kendes for at vælge rigtigt sætpunkt.
  • Færre ventiler: Ifølge Frese kræves hverken hovedventil eller strengreguleringsventiler på delstrengene.
  • Afspærring: Låsbart håndtag lukker helt efter EN 1349 klasse IV og genåbnes til det forindstillede flow.
  • Glykolegnet: Glykolblandinger op til 50 % (ethylen og propylen) kan bruges.

Passer den til dit anlæg?

Bruges til

  • Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
  • Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow, fx kredse med varme- og køleflader og injektionskredsløb.

Sådan vælger du

Montering

  • Tilslutning: DN20 indvendigt gevind (ind / ud).
  • Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen (den kritiske ventil).
  • Indstillingen låses med en 2-mm sekskantnøgle under den grå kappe i toppen af ventilen.
  • Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
  • Medfølger ikke: Isoleringskappe (tilbehør, bestilles separat).
Til installatøren
  • Indstilling: Ventilens sætpunkt findes i Freses flowtabeller eller Frese-appen, og håndtaget drejes til det ønskede flow.
  • Låsning: Indstillingen låses med en 2 mm sekskantnøgle under den grå kappe i toppen af ventilen. Ventilen kan derefter lukkes helt (EN 1349 klasse IV) og genåbnes til samme sætpunkt.
  • Kontrol: Differenstrykket måles på trykudtagene (nåle maks. Ø3,2 mm, længde 25–40 mm); er det over det minimale Δp for sætpunktet, kan flowet aflæses i flowtabellen.
  • Driftsgrænser: Temperaturområde -10…120 °C, maks. differenstryk 400 kPa, trykklasse PN25. Min. differenstryk ved indstilling 0,5–4,0 er 16,0–25,0 kPa.
  • Vandkvalitet: Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % (ethylen og propylen) kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
  • Indregulering: Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen (den kritiske ventil).

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvordan indstilles flowet?
Drej håndtaget til det ønskede flow efter producentens flowtabel eller Frese-appen, og lås positionen med en 2-mm sekskantnøgle under den grå kappe.

Kan ventilen bruges til afspærring?
Ja. Drej håndtaget med uret til helt lukket. Når positionen er låst, kan ventilen genåbnes til det forindstillede flow.

Hvordan kontrolleres flowet?
Mål differenstrykket over ventilen på trykudtagene. Er det over det minimale Δp for indstillingen, kan flowet aflæses i flowtabellen.

Hvad betyder DN20 High i navnet?
DN20 er ventilens dimension, og High betyder det højeste af to flowområder i denne dimension (102–1.930 l/h); Low-udgaven dækker 86–1.550 l/h.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk strengreguleringsventil / flowbegrænser (SIGMA Compact)
Frese nr.53-2203
DimensionDN20 High
TilslutningMuffe/muffe
Tilslutning (ind / ud)DN20 indvendigt gevind
TrykudtagJa, til nålesystem (nåle maks. Ø3,2 mm, længde 25–40 mm)
Kvs4,0 m³/h
Flowområde102–1.930 l/h
Trykområde16–400 kPa
Min. Δp (indstilling 0,5–4,0)16,0–25,0 kPa
Forindstilling0,5–4,0 (skala på håndtaget)
TrykklassePN25
Maks. differenstryk400 kPa
Medietemperatur-10…120 °C
ForindstillingsgrebPA6 (20 % glas)
VentilhusDZR messing CW602N
Membran / O-ringeHNBR / EPDM
FjederRustfrit stål
Byggelængde L179 mm
Højde L387 mm
Nettovægt0,6 kg
Mærke
Varenummer406774206
EAN5705564053886
