Beskrivelse

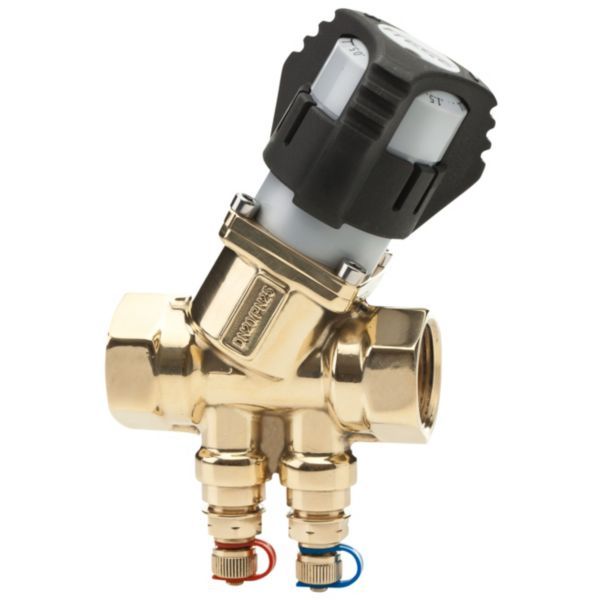

Frese SIGMA Compact DN20 Low er en dynamisk strengreguleringsventil, der indstilles på håndtaget. Den bruges til at begrænse og afspærre flowet i varme- og køleanlæg. Frese angiver, at differenstrykfunktionen virker, når det differenstryk, pumpen leverer, overstiger ventilens minimale differenstryk – derefter holdes det indstillede flow uanset tryksvingninger i anlægget. Ventilen har muffe/muffe-tilslutning og indbyggede trykudtag til måling af differenstrykket.
Fordele
- Dimensionering: kun flowet skal kendes – sætpunkt og mindste differenstryk findes i Freses flowtabeller eller Frese-appen.
- Færre ventiler: Frese angiver, at ventilen kan bruges i stedet for traditionelle strengreguleringsventiler, og at der ikke kræves hovedventil eller strengreguleringsventiler på delstrengen.
- Indregulering: Frese angiver, at den automatiske strengregulering i anlægget forenkler indreguleringen og reducerer indreguleringstiden.
- Rørlængder: ingen krav til lige rørlængder, hverken før eller efter ventilen.
- Frostvæske: glykolblandinger op til 50 % (ethylen eller propylen) kan bruges.
Passer den til dit anlæg?
Bruges til
- Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
- Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow, fx kredse med varme- og køleflader og injektionskredsløb.
Sådan vælger du
- Denne variant: SIGMA Compact DN20 Low, flowområde 86–1.550 l/h, Kvs 4,0 m³/h, PN 25.
- Samme dimension i High-udgave: 102–1.930 l/h
- Mindre: DN15 Low (40–900 l/h)
- Større: DN25 Low (95–2.000 l/h)
- Frese: ventilen er nem at dimensionere, da kun flowet skal angives. Sætpunkt og mindste differenstryk findes i flowtabellerne eller Frese-appen.
- Vælg ventil efter anlæggets dimensionerende flow og ikke efter rørdimensionen.
Montering
- Tilslutning: DN20 indvendigt gevind (ind / ud).
- Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst fra pumpen (den kritiske ventil).
- Indstillingen låses med en 2 mm sekskantnøgle under den grå kappe i toppen af ventilen.
Til installatøren
- Indstilling: flowet forindstilles på håndtaget efter Freses flowtabel eller Frese-appen.
- Trykudtag: indbygget nålesystem til måling af differenstryk (nåle maks. Ø3,2 mm, længde 25–40 mm).
- Min. differenstryk: 9,0–15,0 kPa afhængigt af indstillingen (0,5–4,0), op til maks. differenstryk 400 kPa.
- Afspærring: helt lukket position giver en lækagetæthed i henhold til EN 1349 klasse IV – uanset om trykket er højest på indgangs- eller udgangssiden af ventilen.
- Materialer: ventilhus i DZR-messing CW602N, forindstillingsdel i PA6 (20 % glas), membran/O-ringe i HNBR/EPDM, fjeder i rustfrit stål.
- Vandkvalitet: Frese anbefaler vandbehandling efter VDI 2035. Glykolblandinger op til 50 % (ethylen og propylen) kan anvendes.
- Rørsystemet skal udluftes grundigt for at undgå luftlommer.
Se alle tekniske specifikationer →
Varianter
Tilbehør
Frese Isoleringskappe til Frese Sigma Compact DN10-15-20103 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstilles flowet?
Drej håndtaget til det ønskede flow efter producentens flowtabel eller Frese-appen, og lås positionen med en 2-mm sekskantnøgle under den grå kappe.
Kan ventilen bruges til afspærring?
Ja. Drej håndtaget med uret til helt lukket. Når positionen er låst, kan ventilen genåbnes til det forindstillede flow.
Hvordan kontrolleres flowet?
Mål differenstrykket over ventilen på trykudtagene. Er det over det minimale Δp for indstillingen, kan flowet aflæses i flowtabellen.
