Beskrivelse

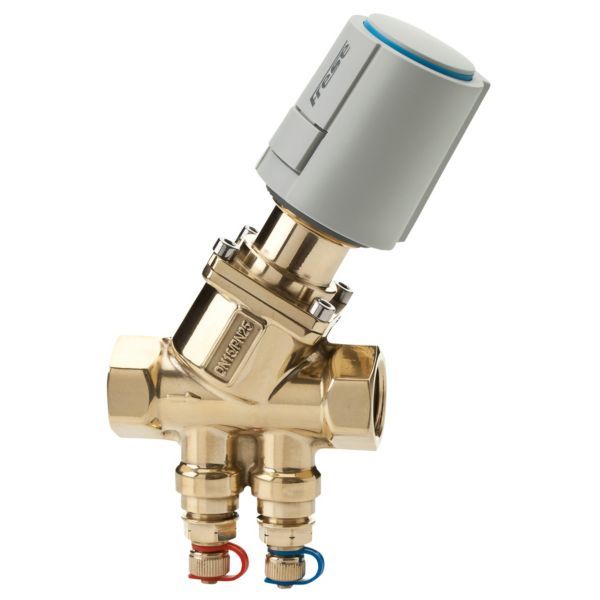

Frese OPTIMA Compact DN25L High er en trykuafhængig indregulerings- og motorventil, hvor strengregulering, differenstrykregulering og en modulerende motorventil er bygget sammen i ét hus. Producenten angiver ventilen til varme- og køleanlæg, fx med ventilatorkonvektorer, airconditionanlæg eller veksler- og blandesløjfer. Denne udgave har 1″ indvendigt gevind (G1), muffe/muffe, 2 trykudtag, slaglængde 5,5 mm og et flowområde på 600–3.609 l/h ved forindstilling 0,6–4,0 og et minimumsdifferenstryk på 17–23 kPa. Aktuator bestilles separat.
Fordele
- Tre i én: strengregulering, differenstrykregulering og motorventil i ét hus, så det samlede antal ventiler i anlægget minimeres.
- Ventilautoritet: der skal ikke beregnes ventilautoritet, og Frese angiver fleksibilitet, hvis anlægget ændres efter første installation.
- Tæt lukning: ventilen kan lukke mod et differenstryk op til 800 kPa (8 bar).
- Glykol: kan bruges med glykolblandinger (ethylen eller propylen) op til 50 %.
Passer den til dit anlæg?
Bruges til
- Varme- og køleanlæg med ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfer.
- Steder hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende med én ventil.
Sådan vælger du
- Denne variant: OPTIMA Compact DN25L High, G1 muffe/muffe, slaglængde 5,5 mm, flowområde 600–3.609 l/h, med 2 trykudtag.
- Aktuator: motorisk 24 V AC/DC, 0–10 V, slaglængde 5,0/5,5 mm
- Aktuator: termisk On/Off 230 V NC, slaglængde 5,0/5,5 mm
- Aktuator: motorisk 230 V, 3-punkt/On-Off, slaglængde 2,5/5,0/5,5 mm
- OPTIMA Compact DN15 Low, 5 mm, 65–370 l/h
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h
- OPTIMA Compact DN40, 15 mm, 1.370–9.500 l/h, med modulerende aktuator
- OPTIMA Compact DN50, 15 mm, 1.400–11.500 l/h, med modulerende aktuator
- Isoleringskappe til OPTIMA Compact DN25L/32 (ikke egnet til kølekredsløb på grund af kondensvand)
Montering
- Tilslutning: 1" indvendigt gevind (G1) (ind / ud).
- Tilslutning: 1″ indvendigt gevind (G1), muffe/muffe i begge ender.
- Kan gennemskylles og indreguleres, før aktuatoren monteres; flowet forindstilles på den trinløse skala efter Frese’s flowtabel.
- Aktuator bestilles separat; Frese påtager sig intet ansvar, hvis der bruges en anden aktuator end Frese’s egen.
- Medfølger ikke: Aktuator.
Til installatøren
- Reguleringsegenskab: forindstilling og modulering er to uafhængige bevægelser; forindstillingen ændrer ikke slaglængden, så der altid er fuld modulation uanset det forindstillede maksimumflow.
- Forindstilling: trinløs analog skala 0,6–4,0 efter Frese’s flowtabel for denne dimension (flowområde 600–3.609 l/h ved et minimumsdifferenstryk på 17–23 kPa).
- Trykudtag: 2 stk. til måling af differenstryk. Frese angiver, at differenstrykket kontrolleres ved indexventilen for at indstille pumpen til minimum hastighed.
- Lavtemperatur: ved medietemperatur under 0 °C skal der monteres spindelvarmer for at undgå isdannelse på spindlen.
- Vandkvalitet: rørsystemet skal udluftes grundigt; Frese anbefaler vandbehandling efter VDI 2035; glykolblandinger (ethylen/propylen) op til 50 % kan bruges.
- Aktuatortilslutning: M30 x 1,5 mm, min. 100 N aktuatorkraft.
Se alle tekniske specifikationer →
Tilbehør
Frese aktuator 24V AC/DC 0...10VDC 5,5mm EQ%982 kr. inkl. moms+
Frese aktuator On-Off 230V NC 5,0-5,5mm327 kr. inkl. moms+
Frese OPTIMA Compact motorisk aktuator 230 V AC, 3-punkt, til DN10–DN32 (53-1182)904 kr. inkl. moms+
Frese aktuator 3-pos med endestop detektion, 230V AC904 kr. inkl. moms+
Frese Isoleringskappe til Frese Optima Compact DN25L/32162 kr. inkl. moms+
Ofte stillede spørgsmål
Følger der aktuator med?
Nej. Ventilen leveres uden aktuator. Frese har termiske aktuatorer (On/Off eller 0–10 V) og motoriske aktuatorer (0–10 V eller 3-punkt) med tilslutningsgevind M30 x 1,5 mm til OPTIMA Compact DN10-DN32.
Kan ventilen bruges under 0 °C?
Ja, men producenten foreskriver en spindelvarmer for at undgå isdannelse på spindlen.
Hvordan indstilles flowet?
På den trinløse skala fra 0,6 til 4,0 efter Frese’s flowtabel – for denne ventil 600–3.609 l/h.
Skal rørene være lige før og efter ventilen?
Nej, der er ingen krav til lige rørstrækninger før eller efter ventilen.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
