Beskrivelse

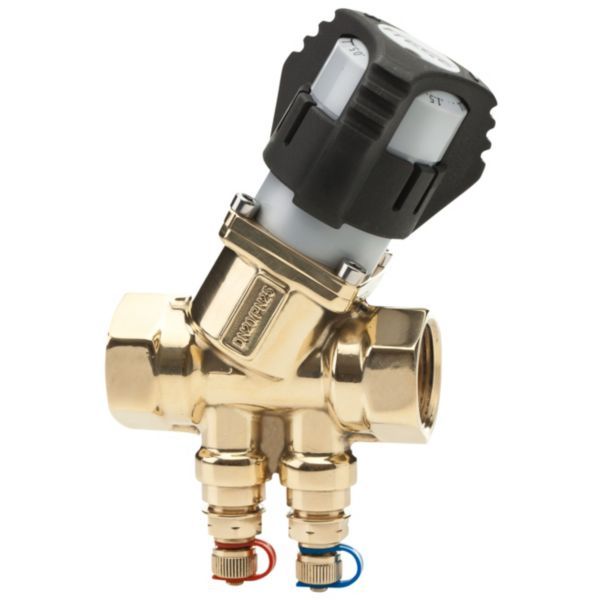

Frese SIGMA Compact DN15 Low er en dynamisk strengreguleringsventil (flowbegrænser), som bruges til at begrænse flowet og til afspærring i varme- og køleanlæg. Den interne differenstrykregulering holder flowet på det indstillede niveau, selv når trykket i anlægget varierer. Ventilen har muffe/muffe-tilslutning og indbyggede trykudtag til kontrol af flowet.
Fordele
- Dimensionering: Kun flowet skal angives – sætpunktet findes i Frese’ flowtabeller eller Frese-appen.
- Flowbegrænsning: Den interne differenstrykregulering begrænser flowet uanset variation i differenstrykket i anlægget.
- Afspærring: Ventilen kan også bruges til afspærring og lukker med en lækagetæthed i henhold til EN 1349 klasse IV.
- Rørføring: Ingen minimumskrav til lige rørlængder før eller efter ventilen.
- Glykol: Glykolblandinger i enhver opløsning op til 50 % kan anvendes – både ethylen og propylen.
Passer den til dit anlæg?
Bruges til
- Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
- Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow, fx kredse med varme- og køleflader og injektionskredsløb.
Sådan vælger du
- Denne udgave: SIGMA Compact DN15 Low, muffe/muffe med trykudtag, flowområde 40–900 l/h.
- Større: SIGMA Compact DN20 Low, flowområde 86–1.550 l/h
Montering
- Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen (den kritiske ventil).
- Flowet vælges på håndtaget efter Frese’ flowtabeller eller Frese-appen og låses med en 2 mm sekskantnøgle under den grå kappe.
- Muffe/muffe-tilslutning, DN15, med indbyggede trykudtag til måling af differenstryk.
- Medfølger ikke: Kuglehane til vedligehold (muffe/nippel), Isoleringskappe (Frese: kun til varmeanlæg).
Til installatøren
- Funktion: Differenstrykket over en forindstillet enhed holdes konstant, så flowet aldrig overstiger det indstillede maksimum (Q = kv × roden af Δp).
- Afspærring: Lukket ventil opfylder EN 1349 klasse IV uanset trykretning og kan genåbnes til samme sætpunkt.
- Kontrol af flow: Differenstrykket aflæses på de indbyggede trykudtag (nåle maks. Ø3,2 mm, længde 25–40 mm); er det over minimumsværdien for indstillingen, kan flowet aflæses i flowtabellen.
- Driftsgrænser: Medietemperatur -10…120 °C, maks. differenstryk 400 kPa, PN25.
- Vandkvalitet: Frese angiver vandbehandling ifølge VDI 2035 som anbefaling.
- Udluftning: Rørsystemet skal udluftes grundigt for at undgå luftlommer.
Se alle tekniske specifikationer →
Tilbehør
Frese Isoleringskappe til Frese Sigma Compact DN10-15-20103 kr. inkl. moms+
Ofte stillede spørgsmål
Hvordan indstiller jeg flowet?
Drej håndtaget til det ønskede flow efter Frese’ flowtabel eller Frese-appen, og lås positionen med en 2 mm sekskantnøgle under den grå kappe.
Kan ventilen bruges til afspærring?
Ja. Drej håndtaget med uret til helt lukket – ventilen lukker med en lækagetæthed i henhold til EN 1349 klasse IV. Når positionen er låst, kan den genåbnes til det forindstillede flow.
Hvordan kontrollerer jeg, at flowet er korrekt?
Mål differenstrykket over ventilen på de indbyggede trykudtag. Er det over minimumsværdien for indstillingen, kan flowet aflæses i Frese’ flowtabel.
Følger der tilbehør med ventilen?
Nej. Kuglehanen til vedligehold og isoleringskappen er tilbehør, der bestilles separat. Frese angiver isoleringskappen kun til brug i varmeanlæg.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
