Beskrivelse

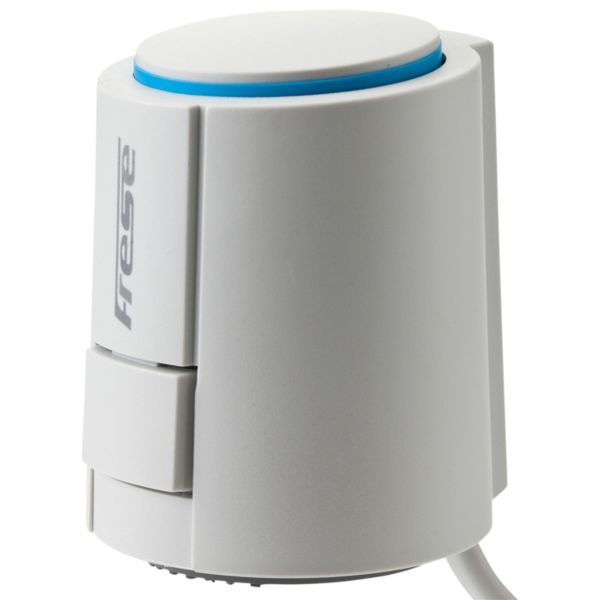

Frese termisk aktuator 48-5526 er en On/Off-aktuator i normalt lukket udførelse (NC) til Frese OPTIMA Compact ventiler i varme-, køle-, ventilations- og airconditionanlæg. Den forsynes med AC 230 V, har 2,5 mm slaglængde og passer til ventiler i DN10–DN20. Aktuatoren monteres på ventilen med håndkraft uden værktøj.
Fordele
- Montage: Aktuatoren monteres på ventilen ved håndkraft via klik-system.
- Energiforbrug: Frese angiver et energiforbrug på 1 W.
- Kapsling: Aktuatoren har IP 54-beskyttelse.
- Kabel: Et kabel på 1,0 m følger med.
Passer den til dit anlæg?
Bruges til
- On/Off-styring af Frese OPTIMA Compact ventiler i varme-, køle-, ventilations- og airconditionanlæg.
Sådan vælger du
- Denne variant: On/Off, NC, AC 230 V, 2,5 mm slaglængde (DN10–DN20).
- Ventiler med 5,0–5,5 mm slaglængde: aktuator 48-5528 (230 V NC)
- 24 V AC/DC med 0–10 V styring
Montering
- Aktuatoren monteres på ventilen med håndkraft via klik-system, uden værktøj.
- Medfølger: kabel (1,0 m).
Til installatøren
- Styring: On/Off-signal, normalt lukket (NC), AC 230 V.
- Mekanik: Slaglængde 2,5 mm, lukkekraft 100 N, hastighed 180 s ved On/Off.
- Spindelforlænger: Frese oplyser, at ventiler med 2,5 mm slaglængde ikke skal have monteret spindelforlænger, og at flowet forbliver uændret.
- Driftsgrænser: Omgivelsesforhold 0–60 °C, kapslingsklasse IP 54.
Se alle tekniske specifikationer →
Passer til
- Frese OPTIMA Compact DN15 Low, 30-200 l/h, slaglængde 2,5 mm
- Frese OPTIMA Compact DN15 High, 100-575 l/h, slaglængde 2,5 mm
- Frese OPTIMA Compact DN20 High, 100-575 l/h, slaglængde 2,5 mm
Varianter
- Frese termisk aktuator On/Off 230 V NC, slaglængde 5,0-5,5 mm
- Frese aktuator 24 V AC/DC 0-10 V, 2,5 mm
Ofte stillede spørgsmål
Hvilke ventiler passer aktuatoren til?
Frese OPTIMA Compact ventiler i DN10–DN20 med 2,5 mm slaglængde.
Er den normalt lukket?
Ja, 48-5526 er en NC-version (normalt lukket).
Hvor langt er tilslutningskablet?
Aktuatoren har et kabel på 1,0 m.
Dokumentation
- Datablad OPTIMA Compact aktuatorer DN10-DN32 (PDF)
- Datablad OPTIMA Compact DN10-DN50 (PDF)
- Montagevejledning OPTIMA Compact (PDF)
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
