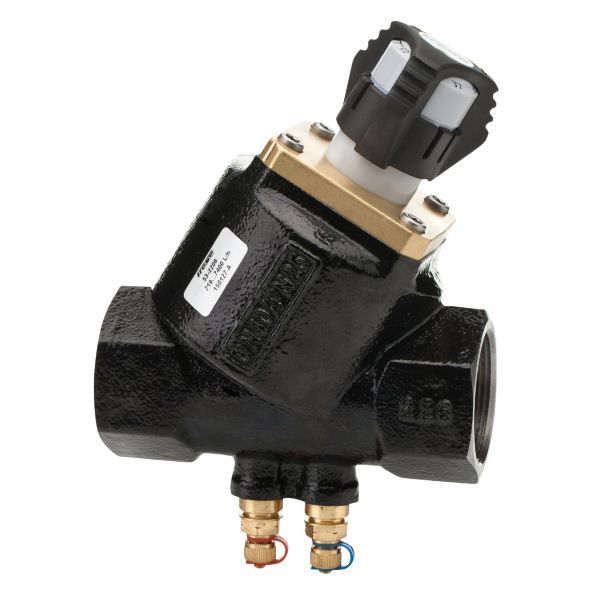

Frese SIGMA Compact Strengreguleringsventil DN40 muffe-muffe med pt plugs – flow omr 719-7400 l/h

1.685 kr. inkl. moms

Frese SIGMA Compact begrænser flowet til en del af anlægget og kan samtidig bruges til afspærring, uanset tryksvingninger i systemet.

  • Flowområde: 719–7.400 l/h
  • Håndtag: Låsbart håndtag med skala til indstilling af flowet
  • Afspærring: Afspærringsfunktion uanset om trykket er højest på indgangs- eller udgangssiden
  • Trykudtag: Indbyggede trykudtag til nålesystem
  • Ventilhus: Duktilt jern, muffe/muffe-tilslutning

Levering 1–3 hverdage

Varenummer (SKU): 406774511 Kategorier: ,

Beskrivelse

Frese SIGMA Compact DN40 er en dynamisk strengreguleringsventil, som indstilles udefra på håndtaget. Den bruges til at begrænse flowet og til afspærring i varme- og køleanlæg. Den interne differenstrykregulering holder flowet på det indstillede niveau, selv når differenstrykket i anlægget varierer. Ventilen har muffe/muffe-tilslutning, indbyggede trykudtag og et flowområde på 719–7.400 l/h inden for trykområdet 10–400 kPa.

Fordele

  • Dimensionering: Kun flowet skal angives – sætpunkt og minimalt differenstryk findes i flowtabellerne eller Frese-appen.
  • Færre ventiler: Ifølge Frese kræves der hverken hovedventil eller strengreguleringsventiler på delstrengen, når SIGMA Compact er installeret.
  • Afspærring: Håndtaget kan drejes helt i lukket position med en lækagetæthed i henhold til EN 1349 klasse IV og derefter genåbnes til det forindstillede flow.
  • Rørlængder: Frese angiver ingen minimumskrav til lige rørlængder før eller efter ventilen.
  • Flowbegrænsning: Den interne differenstrykregulering holder flowet på sætpunktet, også når differenstrykket i anlægget varierer.
  • Glykol: Glykolblandinger i enhver opløsning op til 50 % kan anvendes (både ethylen og propylen).

Passer den til dit anlæg?

Bruges til

  • Dynamisk strengreguleringsventil (flowbegrænser) til fordeling af flowet til flere dele af et varme- eller køleanlæg.
  • Kan bruges i stedet for traditionelle strengreguleringsventiler i anlæg med både variabelt og konstant flow, fx kredse med varme- og køleflader og injektionskredsløb.

Sådan vælger du

Montering

  • Tilslutning: DN40 indvendigt gevind (ind / ud).
  • Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der sidder længst væk fra pumpen (den kritiske ventil).
  • Indstillingen låses med en 2-mm sekskantnøgle under den grå kappe i toppen af ventilen.
  • Rørsystemet skal udluftes grundigt. Glykolblandinger op til 50 % kan bruges, og Frese anbefaler vandbehandling efter VDI 2035.
  • Medfølger: SIGMA Compact-ventil med låsbart håndtag og indstillingsskala, Indbyggede trykudtag til nålesystem.
  • Medfølger ikke: Aftapventil (findes på udgaven muffe/muffe med trykudtag og aftap).
Til installatøren
  • Indstilling: Håndtaget drejes til det ønskede flow efter flowtabellen eller Frese-appen, hvorefter den grå kappe i toppen mærket “Frese” fjernes og skruen spændes med uret med en 2-mm sekskantnøgle. Skal ventilen indstilles til et andet flow, løsnes indstillingen igen mod uret.
  • Afspærring: Håndtaget drejes med uret til helt lukket position; ventilen lukker med en lækagetæthed i henhold til EN 1349 klasse IV og kan genåbnes til det forindstillede flow.
  • Flowkontrol: Differenstrykket (Δp) måles over ventilen på trykudtagene (nåle maks. Ø3,2 mm, længde 25–40 mm). Er det målte Δp over det ønskede minimale Δp for sætpunktet, kan flowet aflæses i flowtabellen.
  • Indregulering: Anlægget indreguleres ved at indstille pumpen til det ønskede differenstryk over den ventil, der er placeret længst væk fra pumpen (den kritiske ventil).
  • Materialer: Ventilhus i duktilt jern GJS-400 (DN40-50), forindstilling i PA6 (20 % glas), fjeder i rustfrit stål, membran i HNBR og O-ringe i EPDM.
  • Vandkvalitet: Rørsystemet skal udluftes grundigt for at undgå risiko for luftlommer. Glykolblandinger i enhver opløsning op til 50 % kan anvendes (både ethylen og propylen), og Frese anbefaler vandbehandling ifølge VDI 2035.

Ofte stillede spørgsmål

Hvordan indstilles flowet?
Drej håndtaget til det ønskede flow efter producentens flowtabel eller Frese-appen, og lås positionen med en 2-mm sekskantnøgle under den grå kappe.

Kan ventilen bruges til afspærring?
Ja. Drej håndtaget med uret til helt lukket. Når positionen er låst, kan ventilen genåbnes til det forindstillede flow.

Hvordan kontrolleres flowet?
Mål differenstrykket over ventilen på trykudtagene. Er det over det minimale Δp for indstillingen, kan flowet aflæses i flowtabellen.

Skal jeg bruge ekstra ventiler på delstrengene?
Ifølge Frese kræves der ikke hovedventil eller strengreguleringsventiler på delstrengene, når SIGMA Compact er installeret.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeDynamisk strengreguleringsventil / flowbegrænser (SIGMA Compact)
Producentens varenr.53-2206
DimensionDN40
TilslutningMuffe/muffe, gevind iht. ISO 228
Tilslutning (ind / ud)DN40 indvendigt gevind
Kvs18,0 m³/h
Flowområde719–7.400 l/h
ForindstillingTrinløs skala 0,5–4,0 på håndtaget
Trykområde10–400 kPa
Min. differenstryk10,0–17,0 kPa afhængigt af indstillingen (17,0 kPa ved indstilling 4,0)
TrykklassePN25
Maks. differenstryk400 kPa
Medietemperatur-10…120 °C
MedieVand og glykolblandinger op til 50 % (ethylen og propylen)
TrykudtagIndbygget, til nålesystem (nåle maks. Ø3,2 mm, længde 25–40 mm)
VentilhusDuktilt jern GJS-400
Forindstilling, materialePA6 (20 % glas)
FjederRustfrit stål
MembranHNBR
O-ringeEPDM
MålL1 138, L2 70, L3 131 mm (se måltegning i databladet)
Nettovægt3,0 kg
Mærke
Varenummer406774511
EAN5705564053916
