Beskrivelse

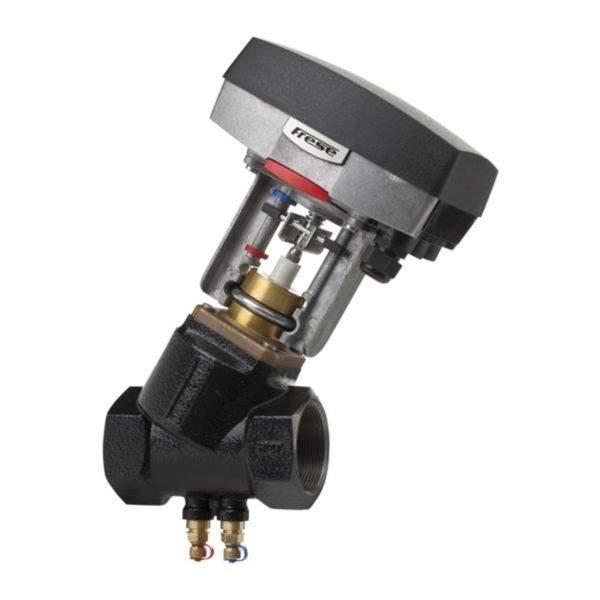

Frese OPTIMA Compact DN50 samler en eksternt justerbar dynamisk strengreguleringsventil, en differenstrykregulator og en modulerende motorventil med fuld autoritet i ét ventilhus. Ventilen bruges i varme- og køleanlæg med fx ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfeanlæg. Denne udgave har muffe/muffe-tilslutning, 2″ indvendigt gevind (G2), med 2 trykudtag, flowområde 1.400–11.500 l/h ved slaglængde 15 mm, og leveres med modulerende aktuator.
Fordele
- Tre funktioner i én ventil: Strengregulering, differenstrykregulering og motorventil sidder i samme ventilhus.
- Ventilautoritet: Der er ikke behov for at beregne ventilautoritet, ifølge Frese.
- Indregulering: Der kræves ingen ny indregulering, hvis anlægget udvides, eller den dimensionerede kapacitet ændres, ifølge Frese.
- Energiforbrug: Frese angiver, at optimal styring samt lavere flow og pumpetryk er energibesparende.
- Temperaturregulering: Aktuatoren bevæger sig mindre, hvilket ifølge Frese giver længere levetid og meget præcis temperaturregulering.
- Rørføring: Der er ingen krav til lige rørstrækninger før og efter ventilen, ifølge Frese.
Passer den til dit anlæg?
Bruges til
- Varme- og køleanlæg med fx ventilatorkonvektorer, airconditionanlæg samt veksler- og blandesløjfeanlæg.
- Steder hvor flowet til den enkelte terminal både skal begrænses og reguleres modulerende med én ventil, og hvor variabelt differenstryk ellers kan give overflow og ustabil regulering med en almindelig motorventil, ifølge Frese.
Sådan vælger du
- Denne variant: OPTIMA Compact DN50, G2 muffe/muffe, slaglængde 15 mm, flowområde 1.400–11.500 l/h, med 2 trykudtag og modulerende aktuator.
- Vælg ventilen efter terminalens dimensionerende flow, så flowet ligger inden for ventilens flowområde, og ikke efter rørdimensionen.
- Mindre: OPTIMA Compact DN40, 15 mm, 1.370–9.500 l/h, med aktuator
- Mindre: OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h
Montering
- Tilslutning: 2" indvendigt gevind (G2) (fremløb/retur (ind og ud)).
- Tilslutning: muffe/muffe, 2″ indvendigt gevind (G2) i begge ender.
- Ventilen kan gennemskylles og indreguleres, før aktuatoren monteres; flowet forindstilles på den trinløse skala efter Frese’ graf for flow og forindstilling.
- Der er ingen krav til lige rørlængder før og efter ventilen, og der kræves ingen ekstra reguleringsventiler ved terminalerne.
- Rørsystemet skal udluftes grundigt. Ved medietemperatur under 0 °C skal der monteres spindelvarmer. Glykol op til 50 % kan bruges; Frese anbefaler vandbehandling efter VDI 2035.
- Med trykudtagene kan differenstrykket måles ved ventilen, så pumpen kan indstilles til laveste hastighed og dermed laveste pumpeenergi.
- Medfølger: Modulerende aktuator, Ventil med 2 trykudtag.
- Medfølger ikke: Isoleringskappe (Frese 38-0878 til DN40–DN50, kun til varmeanlæg), Spindelvarmer (Frese 58-8951, kræves under 0 °C).
Til installatøren
- Rørføring: ingen krav til lige rørstrækninger før og efter ventilen.
- Indregulering: ventilen kan gennemskylles og indreguleres, før aktuatoren monteres; flowet forindstilles på en trinløs analog skala (0,6–4,0).
- Reguleringsnøjagtighed: > 100:1, ifølge Frese.
- Aktuator: Frese angiver 53-1296 (0–10 V / 3-pos, 24 V AC/DC, slaglængde 15 mm) som den motoriske aktuator til OPTIMA Compact DN40–DN50.
- Medie: glykolblandinger (ethylen eller propylen) op til 50 % kan anvendes. Frese anbefaler vandbehandling efter VDI 2035.
- Frostsikring: ved medietemperatur under 0 °C skal der monteres en spindelvarmer for at forhindre isdannelse på spindlen (til DN40–DN50: Frese 58-8951, 24 V AC, 50 W).
- Udluftning: rørsystemet skal udluftes grundigt.
- Trykmåling: differenstrykket kan måles ved trykudtagene, så pumpen kan indstilles til laveste hastighed og dermed laveste pumpeenergi.
- Nåle til differenstrykmåling: maks. ø3,2 mm, længde 25–40 mm.
- Ansvar: Frese påtager sig intet ansvar, hvis der bruges en anden aktuator end Frese-aktuatoren.
Se alle tekniske specifikationer →
Varianter
- OPTIMA Compact DN40, 15 mm, 1.370–9.500 l/h, med aktuator
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h
- OPTIMA Compact DN32, 5,5 mm, 550–4.001 l/h, uden trykudtag
- OPTIMA Compact DN25L High, 5,5 mm, 600–3.609 l/h
- OPTIMA Compact DN25 Low, 5,5 mm, 280–1.800 l/h
- OPTIMA Compact DN20 High, 5,0 mm, 220–1.330 l/h
- OPTIMA Compact DN20 High, 5,0 mm, 220–1.330 l/h, uden trykudtag
- OPTIMA Compact DN20 High, 2,5 mm, 100–575 l/h
- OPTIMA Compact DN15 High, 2,5 mm, 100–575 l/h
- OPTIMA Compact DN15 Low, 5,0 mm, 65–370 l/h
- OPTIMA Compact DN15 Low, 2,5 mm, 30–200 l/h
Ofte stillede spørgsmål
Følger aktuatoren med?
Ja. Frese’ VVS-liste angiver 53-1376-01 som ‘muffe/muffe med 2 udtag inkl. modulerende aktuator’. Til DN40–DN50 angiver Frese den motoriske aktuator 53-1296 (0–10 V / 3-pos, 24 V AC/DC).
Hvordan indstilles flowet?
Flowet forindstilles på den trinløse skala efter producentens flowtabel – for DN50 fra 1.400 l/h ved indstilling 0,6 til 11.500 l/h ved indstilling 4,0.
Kan ventilen bruges under 0 °C?
Ja, men producenten foreskriver en spindelvarmer for at undgå isdannelse på spindlen. Til DN40–DN50 er det Frese 58-8951 (24 V AC, 50 W).
Hvad er fordelen ved trykudtagene?
De gør det muligt at måle differenstrykket ved ventilen, så pumpen kan indstilles til laveste hastighed og dermed laveste pumpeenergi, ifølge Frese.
Hvilket gevind har ventilen?
2″ indvendigt gevind (G2) i begge ender, efter ISO 228.
Dokumentation
Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.
