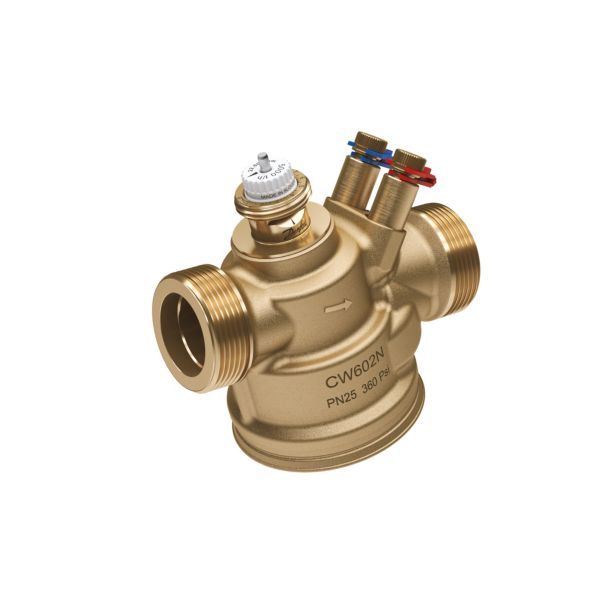

Danfoss AB-QM 4.0 DN 32 trykuafhængig reguleringsventil, G 1 1/2 A (003Z8207)

1.757 kr. inkl. moms

Danfoss AB-QM er en trykuafhængig reguleringsventil: den holder det indstillede flow i kredsen, også når trykket i anlægget ændrer sig.

  • Dimension: DN 32 med 1 1/2″ udvendigt gevind (G 1 1/2 A)
  • Indstilling: Flowet sættes på en skala, der er synlig på ventilen
  • Medfølger: Målenipler til flowmåling

Levering 1–3 hverdage

Varenummer (SKU): 406838010 Kategorier: ,

Beskrivelse

Danfoss AB-QM er en trykuafhængig balancerings- og reguleringsventil (PICV) med indbygget flowbegrænsning og indstillingsskala. Denne udgave er DN 32 med 1 1/2″ udvendigt gevind (G 1 1/2 A, ISO 228/1) og et nominelt flow på 3,6 m³/h inden for differenstrykområdet 20–600 kPa, og flowet kan indstilles fra 10 til 100 %. Ventilen leveres med målenipler og har motortilslutning M30 x 1,5 til en aktuator.

Fordele

  • Alt i én ventil: Flowbegrænsning og regulering i samme ventil, med differenstryk i området 20–600 kPa.
  • Indstillingsskala: Flowet indstilles på en skala fra 10 til 100 % af det nominelle flow.
  • Målenipler: Leveres med målenipler, så flowet kan måles og kontrolleres.
  • Fuld ventilautoritet: En indbygget trykregulator opretholder et konstant differenstryk over reguleringsventilen, hvilket ifølge Danfoss sikrer fuld autoritet og automatisk flowbegrænsning.
  • Montering: Kan monteres i både frem- og returløb.

Passer den til dit anlæg?

Bruges til

  • Temperaturregulering med permanent automatisk afbalancering på varme- og køleunits (kølere, ventilationsanlæg, ventilatorkonvektorer, induktionsenheder, strålepaneler og varmevekslere), når ventilen har motor.
  • Uden motor bruges ventilen som automatisk flowbegrænser, fx i 1-strengssystemer.

Sådan vælger du

Montering

  • Tilslutning: 1 1/2″ udvendigt gevind (G 1 1/2 A).
  • Motor eller aktuator bestilles separat; tilslutning M30 x 1,5. Danfoss angiver, at AME 110 NL/NLX passer til AB-QM DN 15 LF til DN 32 HF, og anfører desuden termoaktuatorerne ABNM A5 og TWA-Q som tilbehør.
  • Kan monteres i både frem- og returløb.
  • Medfølger: Målenipler.
  • Medfølger ikke: Motor eller termoaktuator (bestilles separat).
Til installatøren
  • Lukketæthed: Klasse III (IEC 60534-4) med anbefalet aktuator; lukkefunktionens lækrate er Rate A (ISO 5208).
  • Differenstryk: 20–600 kPa for DN 32. Danfoss angiver, at ventilen ved min. differenstryk opnår minimum 90 % af det nominelle flow.
  • Reguleringsområde: 1:1000.
  • Modulering: Uanset indstillingen kan ventilen modulere til under 1 % af det indstillede flow.
  • Isdannelse: Ved medietemperatur under 2 °C skal isdannelse på ventilspindlen forhindres, fx med damptæt isolering.
  • Glykol: Danfoss har testet AB-QM DN 15-100 for ydeevne og holdbarhed med ethylen- og propylenglykol i en koncentration på 50 %. Højere koncentrationer er mulige, men kompatibiliteten skal afklares med kølemiddelproducenten.
  • Vandkvalitet: Vand og vandblanding til lukkede varme- og kølesystemer efter anlægstype I i DIN EN 14868; ved anlægstype II skal standardens beskyttelsesforanstaltninger bruges, og kravene i VDI 2035 del 1 + 2 eller BSRIA BG29 + BG50 skal overholdes.
  • Aktuator: Motor eller termoaktuator bestilles separat; motortilslutning M30 x 1,5. Danfoss nævner bl.a. termoaktuatorerne ABNM A5 og TWA-Q.
  • Montering: Monteringsposition er forsynings- eller returrør.

Varianter

Tilbehør

Ofte stillede spørgsmål

Hvilke aktuatorer passer?
Danfoss angiver bl.a. termoaktuatorerne ABNM A5 og TWA-Q som tilbehør til AB-QM med M30 x 1,5-tilslutning. Motoren bestilles separat.

Hvad betyder indstillingsområdet 10–100 %?
Det er andelen af det nominelle flow (3,6 m³/h), ventilen kan indstilles til, altså 0,36–3,6 m³/h.

Følger der noget med ventilen?
Ventilen leveres med målenipler, så flowet kan måles og kontrolleres.

Kan ventilen bruges uden motor?
Ja, uden motor fungerer den som automatisk flowbegrænser, fx i 1-strengssystemer.

Dokumentation

Tekniske data fra producentens officielle materiale (store.danfoss.com). Ret til ændringer forbeholdes.

Specifikationer

TypeAB-QM 4.0, trykuafhængig balancerings- og reguleringsventil (PICV)
Danfoss kodenr.003Z8207
DimensionDN 32
Tilslutning1 1/2" udvendigt gevind, G 1 1/2 A (ISO 228/1)
Nominelt flow3,6 m³/h
Flowområde0,36–3,6 m³/h
Indstillingsområde10–100 %
TrykklassePN 25
Differenstryk20–600 kPa
Medietemperatur2…95 °C (ned til -20 °C, hvis isdannelse på ventilspindlen forhindres med damptæt isolering)
MedieVand og vandblanding til lukkede varme- og kølesystemer (anlægstype I, DIN EN 14868)
Vandring4 mm
KarakteristikLineær (kan ændres af motoren til logaritmisk)
LukkefunktionJa
IndstillingsskalaJa
Lækrate med anbefalet aktuatorKlasse III (IEC 60534-4)
LukketæthedRate A (ISO 5208)
VentilhusDZR-messing (CW 602N)
AktuatortilslutningM30 x 1,5
MåleniplerJa
MonteringFrem- eller returløb
Nettovægt1,7 kg
Bruttovægt1,822 kg
Mærke
Varenummer406838010
EAN5715162441565
