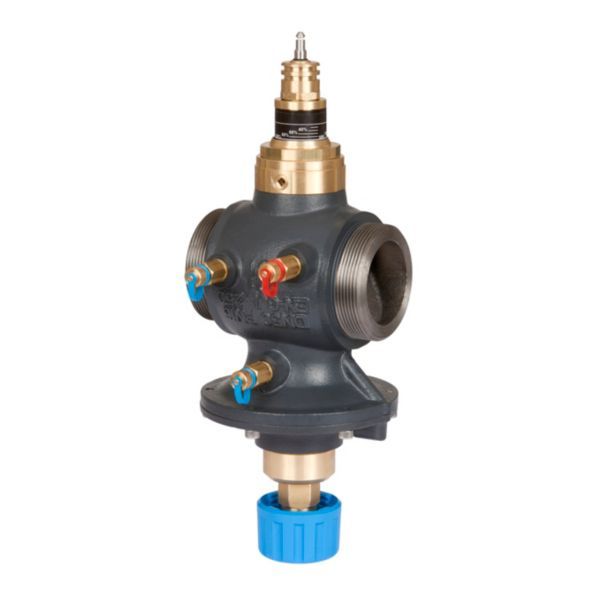

Danfoss AB-QM reguleringsventil DN40. G2A Q-max 7,5 (1,5 – 7,5)

Beskrivelse

AB-QM er en trykuafhængig flowbegrænser ogreguleringsventil. Ventilen kan anvendes særskilt som automatisk flowbegrænser eller som kombineret flowbegrænser og reguleringsventil når den monteres med en af de tilhørende aktuatorer.Ventilen er velegnet som flowbegrænser ogreguleringsventil i forbindelse med fancoils,kølelofter, ventilationsanlæg og 1 strengsradiatorsystemer

• Emballagemængde 1
• Fabriksindstilling [%] 100 %
• Fjedermateriale Rustfast stål (W.Nr. 1.4568, W.Nr 1.4310)
• Flow højt [m³/t] 7.5 m³/h
• Flow nominelt [m³/t] 7.5 m³/h
• Højde [mm] 344 mm
• Højde med anbefalet aktuator [mm] 454 mm
• Indstilling [%] [Maks.] 100 %
• Indstilling [%] [Min.] 40 %
• Indstillingsprocentdel for én omgang [%] 10 %
• Lukkefunktion Ja
• Læktabshastighed [% Qnom] Maks. 0,05
• Længde [mm] 110 mm
• Medietemperatur [°C] [Maks.] 120 °C
• Medietemperatur [°C] [Min.] -10 °C
• O-ringmateriale EPDM
• Pakke, bredde [mm] 220 mm
• Pakke, dybde [mm] 520 mm
• Pakke, højde [mm] 150 mm
• Produktgruppe Ventiler til trykuafhængig flowbegrænsning og regulering
• Produktnavn AB-QM DN40 PN16 3TP
• Reguleringsforhold 1:1000
• Reguleringskarakteristik Lineær
• Reguleringsmembranmateriale EPDM
• Retning Defineret af pil på ventilhus
• Skruemateriale Rustfast stål
• Starttryk [kPa] 30 kPa
• Tilslutninger G 2 A
• Tilslutningstyper Udvendigt gevind
• Trykklasse PN 16
• Type AB-QM
• Utæthed standard IEC 534
• Utæthedslukkekraft [N] 500 N
• Vandring [mm] 10 mm
• Ventilhusets materiale Gråt jern (EN-GJL-250)
• Ventilkeglemateriale Pc (CW 614N, W.Nr. 1.4305), Cv (CW 614N)
• Ventilstørrelse DN 40
• Ventilsædets materiale Pc (W.Nr. 1.4305), Cv (W.Nr. 1.4305)

Specifikationer
