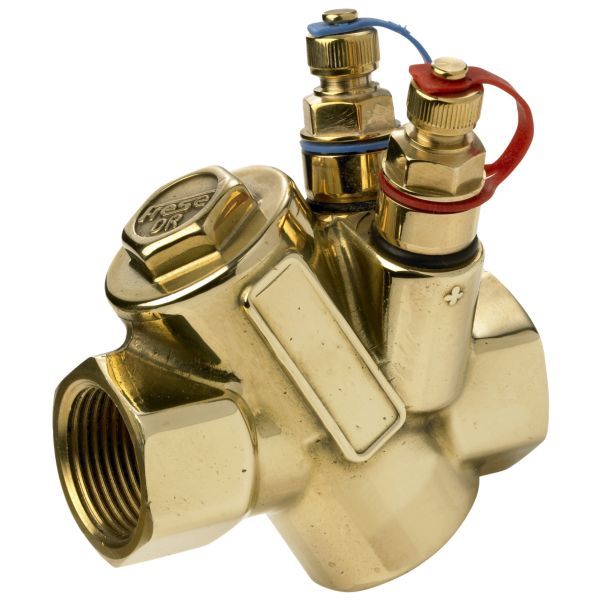

Frese ALPHA ventilhus DN20, muffe/muffe, med 2 trykudtag og blinddæksel, uden indsats (49-9011)

370 kr. inkl. moms

Frese ALPHA ventilhus til dynamisk flowregulering i varme- og køleanlæg.

  • Dimension: DN20, muffe/muffe
  • Trykklasse: PN25
  • Udstyr: 2 trykudtag og blinddæksel, uden reguleringsindsats

Minimumsordre 1.000 kr – kombinér gerne med andre varer

Skaffevare – leveringstid oplyses ved bestilling

Varenummer (SKU): 406781006 Kategorier: ,

Beskrivelse

Frese ALPHA er en dynamisk flowbegrænser til varme- og køleanlæg; indsatsen holder flowet på et fast niveau, selv når trykket i anlægget ændrer sig. Denne vare er ventilhuset i DN20 muffe/muffe med to trykudtag og blinddæksel, uden reguleringsindsats. Reguleringsindsatsen (type 10, 11 eller 20) bestilles separat.

Fordele

  • Dynamisk regulering: Holder flowet stabilt, selv når trykforholdene i anlægget skifter.
  • Færre ventiler: Frese angiver, at distributions-, hoved- og tilførselsledninger ikke behøver egne strengreguleringsventiler.
  • Installation: Ingen krav til rørlængde før og efter ventilen.
  • Gennemskylning: Producenten angiver, at indsatsløsningen letter gennemskylningen af anlægget.
  • Drift: Frese angiver energibesparelser, fordi overløb elimineres.
  • Hydronisk balance: Ændres eller udvides anlægget, påvirkes den hydroniske balance i resten af anlægget ikke, ifølge Frese.

Passer den til dit anlæg?

Bruges til

  • Dynamisk regulering af flow i varme- og kølekredsløb.

Sådan vælger du

Montering

  • Rørsystemet skal udluftes grundigt, så der ikke dannes luftlommer.
  • Reguleringsindsatsen bestilles separat og vælges i indsatskataloget.
  • Medfølger: 2 trykudtag og blinddæksel.
  • Medfølger ikke: Reguleringsindsats (bestilles separat).
Til installatøren
  • Trykklasse: PN25, medietemperatur -20…+120 °C.
  • Differenstrykområde: 7–600 kPa.
  • Flowområde med indsats type 10, 11 eller 20 (DN15-DN25): 25–2.448 l/h, ifølge Freses indsatsoversigt.
  • Glykolblandinger op til 50 % (ethylen og propylen) kan anvendes; Frese anbefaler vandbehandling efter VDI 2035.
  • Gevind/samling: ISO 228.

Varianter

Ofte stillede spørgsmål

Er reguleringsindsatsen med?
Nej. Ventilhuset leveres uden indsats; indsatsen vælges i indsatskataloget og bestilles på særskilt nummer. DN20-huset bruger indsats type 10, 11 eller 20.

Skal der være lige rør før og efter?
Nej, der er ingen krav til rørlængde før og efter ventilen.

Hvilket flow kan ventilen regulere?
Det afhænger af den valgte indsats. Med indsats type 10, 11 eller 20 til DN15-DN25 angiver Frese et flowområde på 25–2.448 l/h.

Dokumentation

Tekniske data fra producentens officielle materiale (www.frese.eu). Ret til ændringer forbeholdes.

Specifikationer

TypeALPHA ventilhus, muffe/muffe, uden reguleringsindsats
ModelALPHA
Producentens varenr.49-9011
DimensionDN20
TilslutningMuffe/muffe, DN20 (ISO 228)
Tilslutning (ind- og udløb)DN20 muffe (ISO 228)
Udstyr2 trykudtag og blinddæksel
Passende indsatsALPHA indsats type 10, 11, 20
TrykklassePN25
Differenstrykområde7–600 kPa
Medietemperatur-20…+120 °C
MedieVand; glykolblandinger op til 50 % (ethylen og propylen)
VentilhusDZR messing, CW602N
Pakning / O-ringEPDM
Mål77 × 49 × 83 mm (L × B × H)
NettovægtCa. 0,5 kg
Mærke
Varenummer406781006
EAN5705564024077
